6ES7134-4GB01-0AB0

مروری بر محصول

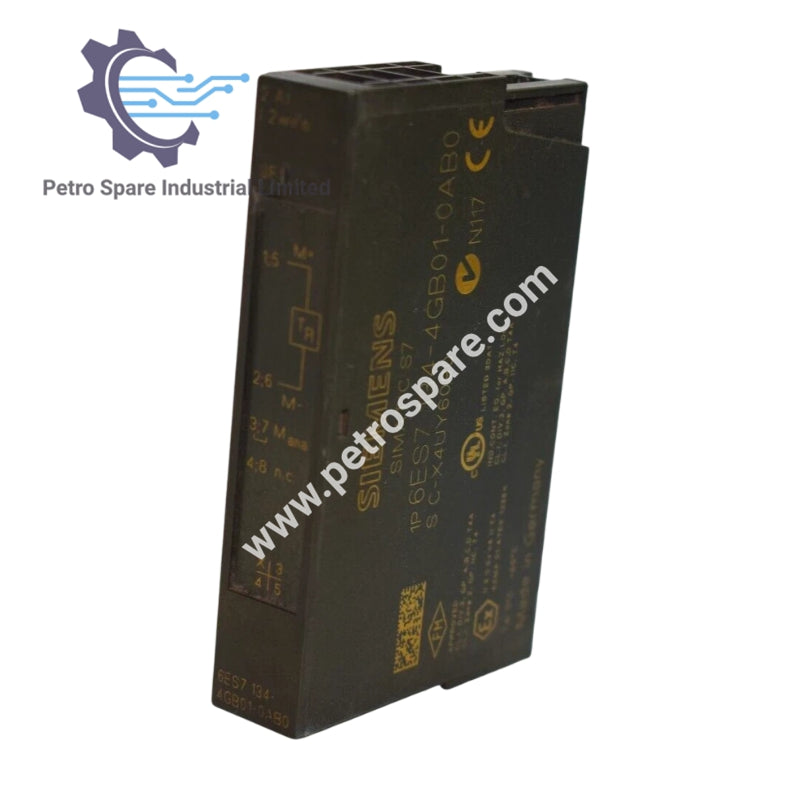

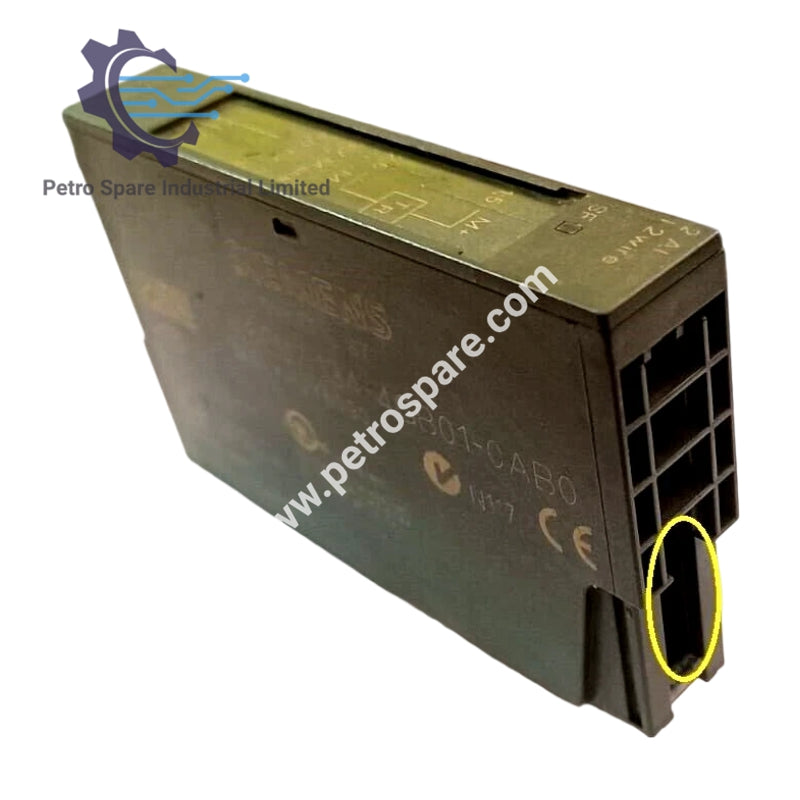

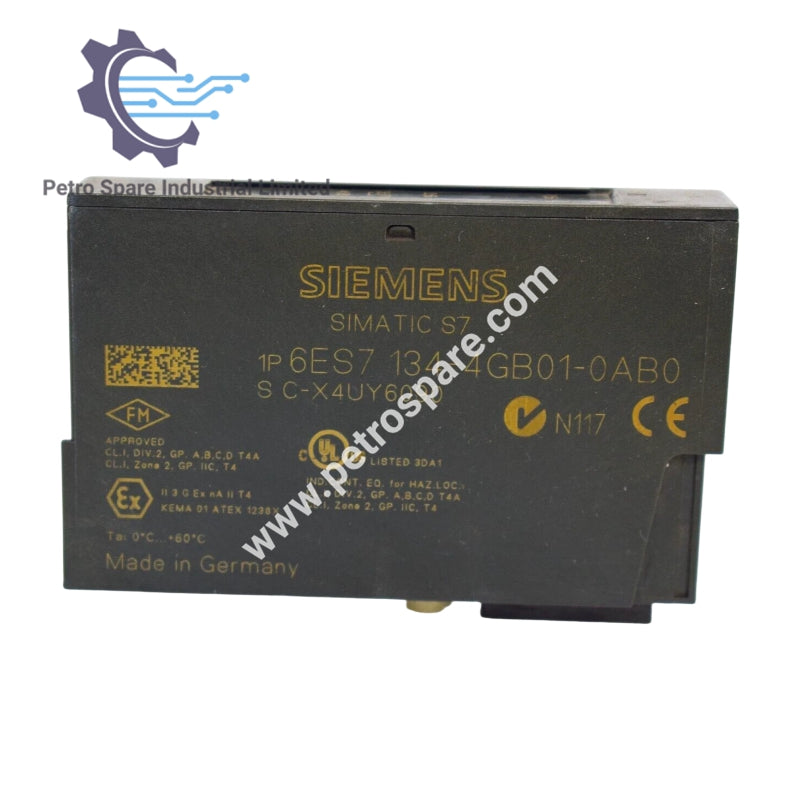

6ES7134-4GB01-0AB0 ماژول الکترونیکی SIMATIC DP برای ET 200S یک ماژول ورودی آنالوگ دو کاناله برای سیگنال‌های جریان 4–20 میلی‌آمپر با تنظیم و تشخیص سیگنال یکپارچه است.

مشخصات فنی

ولتاژ تغذیه:24 ولت DC با ماژول تغذیه و حفاظت در برابر قطبیت معکوس و حداکثر جریان ورودی 80 میلی‌آمپر (سمت بار)، 10 میلی‌آمپر (بک‌پلین).

اتلاف توان:مصرف توان معمولی 0.6 وات.

ورودی‌های آنالوگ:
2 کانال پشتیبانی‌کننده سیگنال‌های 4–20 میلی‌آمپر با بار ورودی 50 اهم و حداکثر جریان ورودی مجاز 40 میلی‌آمپر.

وضوح و تبدیل:وضوح 13 بیت شامل علامت، زمان تبدیل 55–65 میلی‌ثانیه برای هر کانال با اصل اندازه‌گیری انتگرال‌گیری شده.

طول کابل:پشتیبانی از کابل شیلددار تا 200 متر.

پردازش سیگنال:فیلتر دیجیتال قابل تنظیم با سطوح صاف‌کنندگی انتخابی از هیچ (1 سیکل) تا بالا (64 سیکل).

دقت:خطای خطی ±0.01٪، رانش دما ±0.005٪/کلوین، دقت تکرار ±0.05٪ در 25 درجه سانتی‌گراد، تداخل متقابل ≤ -50 دسی‌بل.

پشتیبانی از انکودر / مبدل:پشتیبانی از فرستنده‌های 2 سیمه با بار حداکثر تا 750 اهم.

فضای آدرس:تا 4 بایت برای هر ماژول.

---
