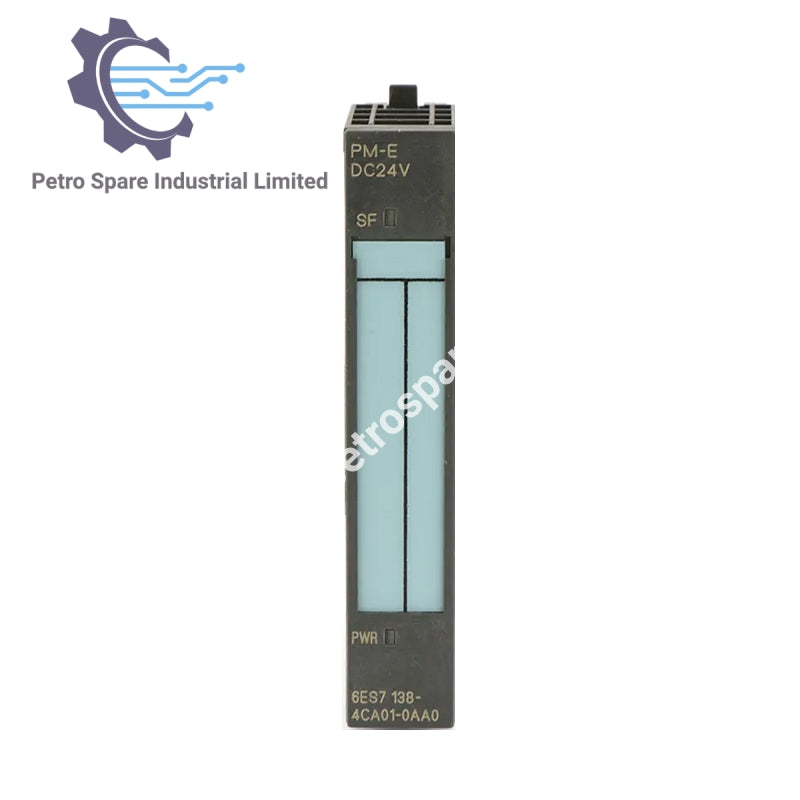

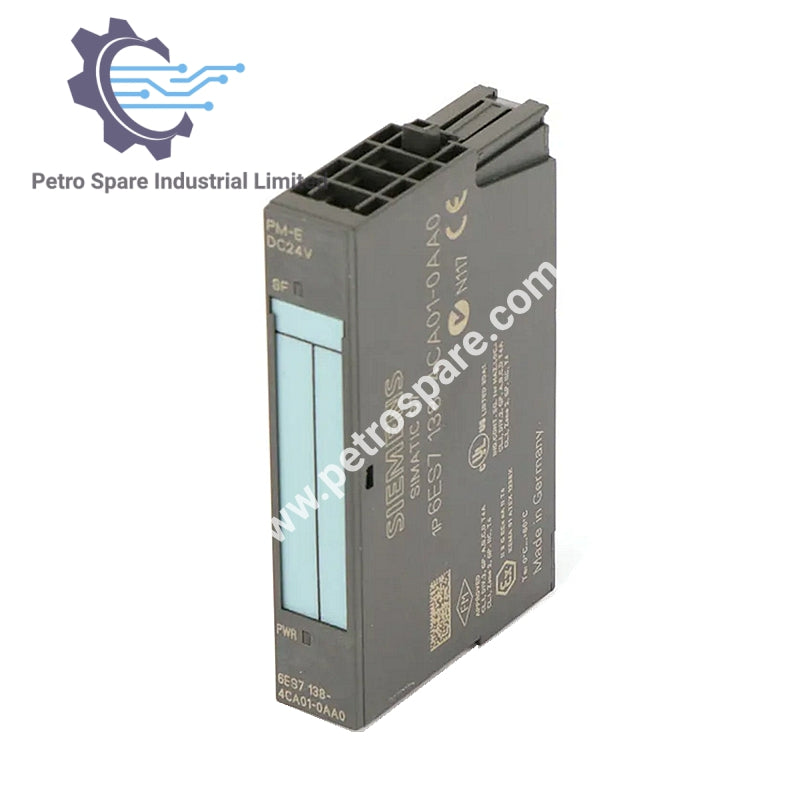

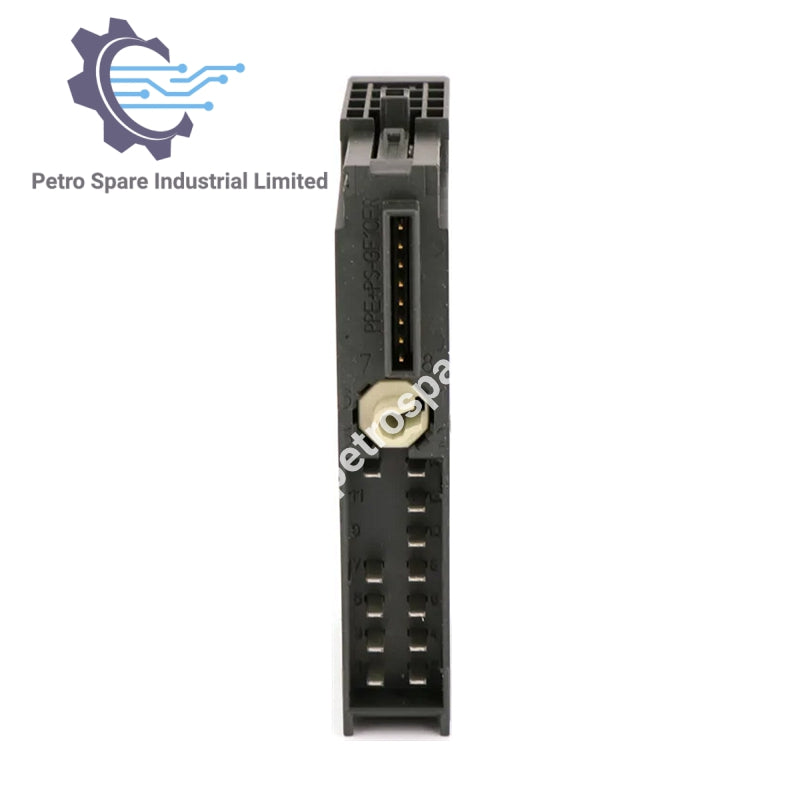

6ES7138-4CA01-0AA0

بررسی اجمالی

6ES7138-4CA01-0AA0 یک ماژول قدرت PM-E زیمنس برای ET 200S است که ولتاژ بار 24 ولت DC را با ویژگی‌های تشخیصی برای مدیریت کارآمد سیستم فراهم می‌کند.

مشخصات الکتریکی

• ولتاژ بار L+: 24 ولت DC
• محافظت در برابر قطبیت معکوس: بله
• جریان ورودی (بدون بار): حداکثر 4 میلی‌آمپر
• ظرفیت حمل جریان: تا 10 آمپر (در 60 درجه سانتی‌گراد)
• اتلاف توان: 0.1 وات (معمولی)

تشخیص و وضعیت

• تشخیص‌ها: ولتاژ بار گمشده
• تشخیص LED:
  • PWR (سبز): ولتاژ بار نامی
  • SF (قرمز): خطای گروه

جداسازی و حفاظت

• جداسازی پتانسیل: اولیه/ثانویه بین ولتاژ بار نامی و باس بک‌پلین، بین ماژول‌های قدرت
• جداسازی: آزمایش شده با 500 ولت DC

طراحی و ابعاد

• عرض: 15 میلی‌متر
• ارتفاع: 81 میلی‌متر
• عمق: 52 میلی‌متر
• وزن: 35 گرم

---
