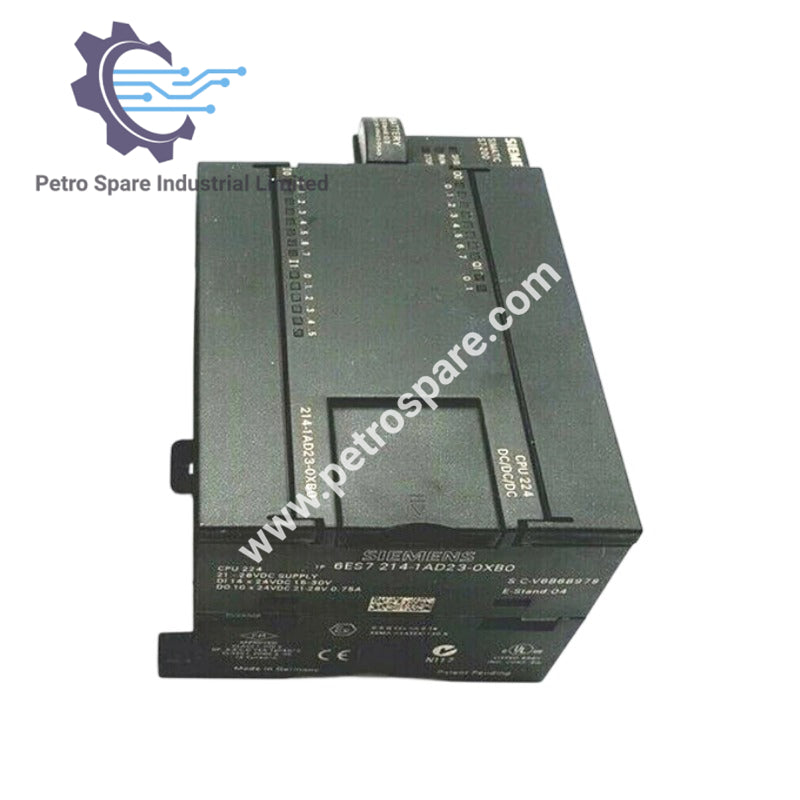

6ES7214-1AD23-0XB0

مرور کلی محصول

6ES7214-1AD23-0XB0 یک واحد کامپکت SIMATIC S7‑200 CPU 224 با منبع تغذیه DC، دارای ۱۴ ورودی دیجیتال / ۱۰ خروجی دیجیتال و حافظه کد ۸/۱۲ کیلوبایت و حافظه داده ۸ کیلوبایت است که از طریق PROFIBUS DP قابل توسعه است.

ولتاژ تغذیه

• مقدار نامی: 24V DC
• ولتاژ بار L+ (نامی): 24V DC
• محدوده مجاز: 20.4V تا 28.8V DC

جریان ورودی

• جریان هجومی (حداکثر): 12 A در 28.8V
• از ولتاژ تغذیه L+ (حداکثر): 700 mA (از 110 mA تا 700 mA، جریان خروجی برای ماژول‌های توسعه)
• جریان خروجی 5V DC: 660 mA

تغذیه انکودر (24V)

• تغذیه انکودر 24V: دارد؛ محدوده مجاز: 15.4 تا 28.8V
• محافظت در برابر اتصال کوتاه: دارد (الکترونیکی در 280 mA)
• جریان خروجی (حداکثر): 280 mA

کلاس حفاظتی

• IP20: دارد

شرایط محیطی

• نصب افقی: 0°C تا +55°C
• نصب عمودی: 0°C تا +45°C

روش اتصال

• ترمینال‌های ورودی/خروجی قابل اتصال: دارد

مشخصات فیزیکی

• عرض: 120.5 mm
• ارتفاع: 80 mm
• عمق: 62 mm
• وزن: حدود 360 g

---
