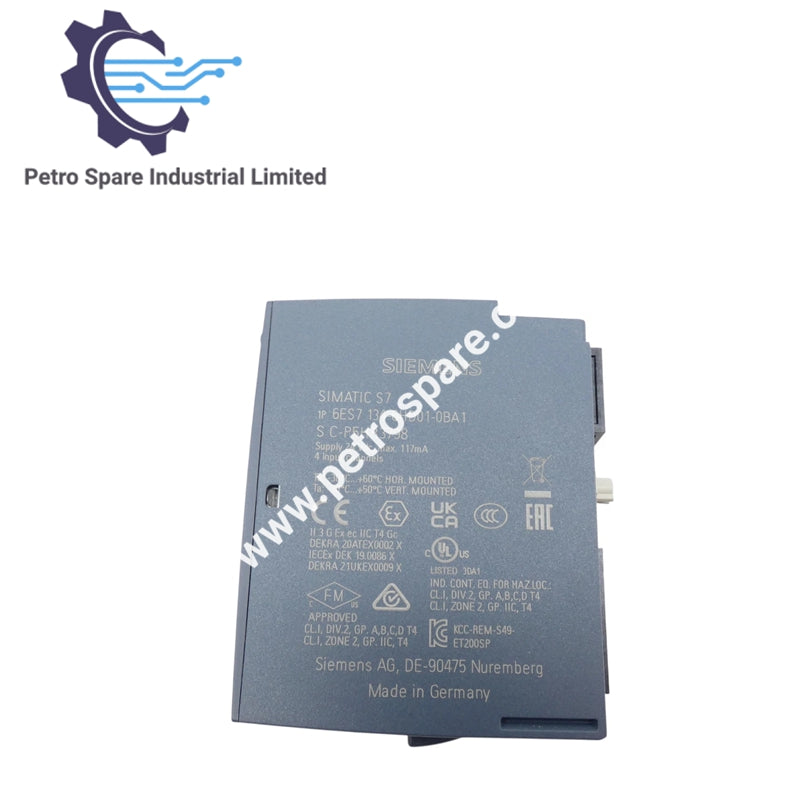

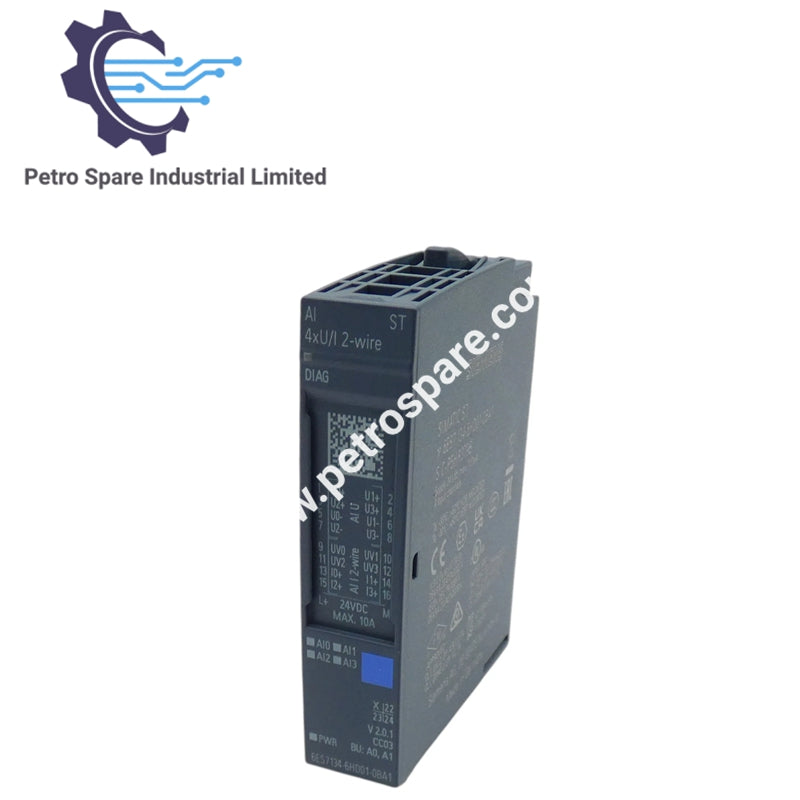

6ES7134-6HD01-0BA1

بررسی اجمالی

• مدل: 6ES7134-6HD01-0BA1

• نوع: ماژول ورودی آنالوگ SIMATIC ET 200SP (AI 4× U/I، ۲ سیمه)

• کاربرد: ارائه ۴ کانال ورودی آنالوگ برای اندازه‌گیری ولتاژ/جریان در سیستم‌های ET 200SP

مشخصات کلی

• وضعیت عملکرد سخت‌افزار: از FS02

• نسخه فرم‌ویر: امکان به‌روزرسانی فرم‌ویر

• واحدهای پایه پشتیبانی‌شده: نوع BU A0، A1

• کد رنگ: CC03 (پلاک شناسایی مخصوص ماژول)

• پشتیبانی داده‌های I&M: I&M0 … I&M3

• حالت ایزکرونوس: پشتیبانی نمی‌شود

• دامنه اندازه‌گیری قابل مقیاس‌بندی: خیر

مهندسی و پیکربندی

• STEP 7 TIA Portal: قابل پیکربندی/یکپارچه از نسخه V14

• STEP 7 Classic: پشتیبانی از نسخه V5.6 به بالا

• PCS 7: پشتیبانی از نسخه V8.1 SP1

• فایل PROFIBUS GSD: نسخه ۳ و ۵ یا بالاتر

• PROFINET GSDML: نسخه V2.3

• پیکربندی در حالت RUN (CiR): امکان پارامترگذاری مجدد در حالت RUN

• کالیبراسیون در حالت RUN: پشتیبانی نمی‌شود

مشخصات الکتریکی

• ولتاژ تغذیه (DC): نامی ۲۴ ولت

  • محدوده مجاز: ۱۹.۲ … ۲۸.۸ ولت

• حفاظت: حفاظت در برابر قطب معکوس

• مصرف جریان (حداکثر): ۳۷ میلی‌آمپر (بدون تغذیه سنسور)

• تغذیه انکودر: ۲۴ ولت با حفاظت در برابر اتصال کوتاه

  • حداکثر جریان خروجی: ۲۰ میلی‌آمپر (۵۰ میلی‌آمپر برای هر کانال به مدت کمتر از ۱۰ ثانیه)

مشخصات مکانیکی

• عرض: ۱۵ میلی‌متر

• ارتفاع: ۷۳ میلی‌متر

• عمق: ۵۸ میلی‌متر

• وزن: تقریباً ۳۱ گرم

---
