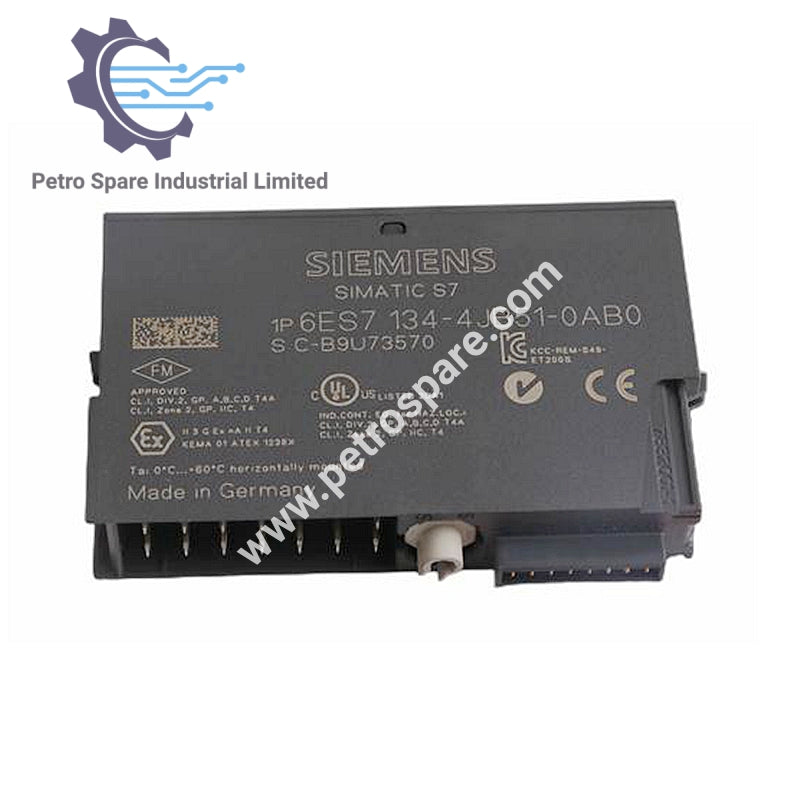

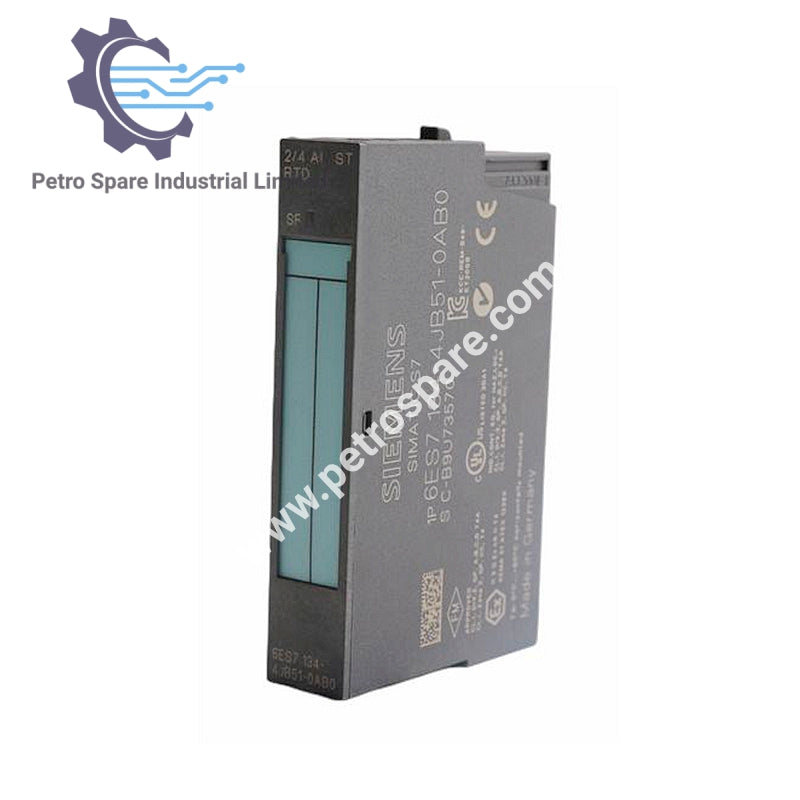

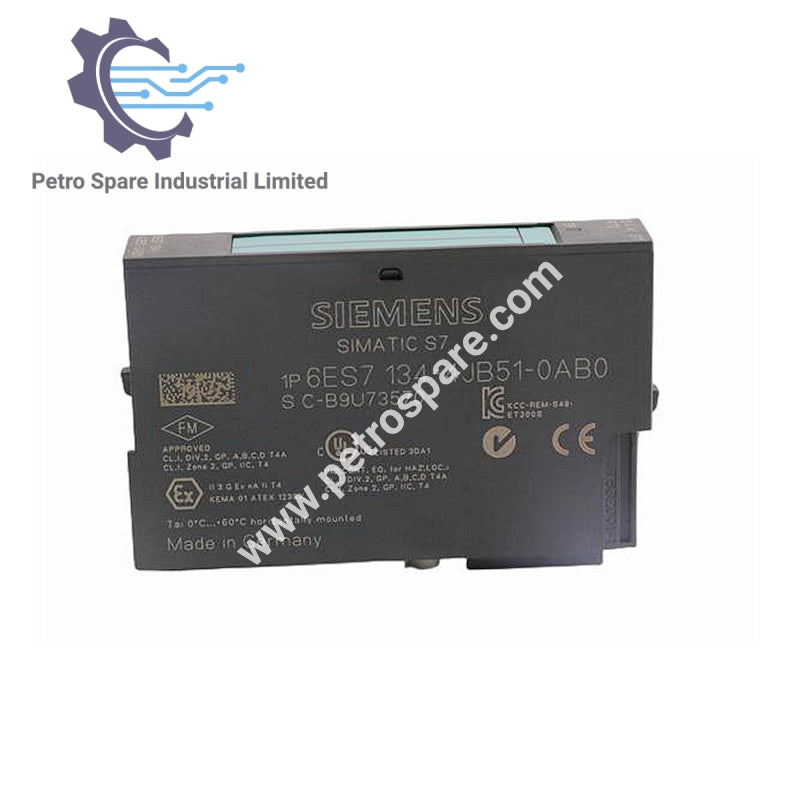

6ES7134-4JB51-0AB0

نمای کلی

• مدل: 6ES7134-4JB51-0AB0

• نوع: ماژول الکترونیکی ET 200S

• کانال‌ها: ورودی‌های آنالوگ ۲/۴ (RTD)

• حسگرهای پشتیبانی‌شده: Pt100 (STD/KL)، Ni100 (STD/KL)، ۱۵۰ Ω، ۳۰۰ Ω، ۶۰۰ Ω

• زمان چرخه: ۱۱۰ میلی‌ثانیه برای هر کانال

• عیب‌یابی: LED SF (خطای گروه)

مشخصات الکتریکی

• جریان ورودی:

  • از ولتاژ بار L+: حداکثر ۳۰ mA (بدون بار)

  • از گذرگاه صفحه پشتی (۳٫۳ VDC): حداکثر ۱۰ mA

• منبع تغذیه فرستنده‌ها: موجود، مقاوم در برابر اتصال کوتاه

• اتلاف توان: معمولاً ۰٫۶ W

اندازه‌گیری و تبدیل

• اصل اندازه‌گیری: انتگرال‌گیری

• تفکیک‌پذیری (بیت، شامل علامت):

  • حداکثر ۱۶ بیت

  • ۱۵۰ Ω: ۱۴ بیت

  • ۳۰۰/۶۰۰ Ω: ۱۵ بیت

  • Pt100/Ni100: ۱۶ بیت

• زمان انتگرال‌گیری: قابل پارامترگذاری (۱۶٫۷ / ۲۰ میلی‌ثانیه)

• سرکوب تداخل: 50 / 60 Hz

• زمان تبدیل (برای هر کانال): ۶۶ / ۸۰ میلی‌ثانیه (به‌علاوه آزمایش تشخیصی قطعی سیم)

عایق‌کاری و ایمنی

• اختلاف پتانسیل مجاز (MANA–M در داخل): ۷۵ VDC / ۶۰ VAC

• آزمایش عایقی با: ۵۰۰ VDC

مشخصات مکانیکی

• ابعاد:

  • عرض: ۱۵ میلی‌متر

  • ارتفاع: ۸۱ میلی‌متر

  • عمق: ۵۲ میلی‌متر

• وزن: حدود ۴۰ گرم

---
