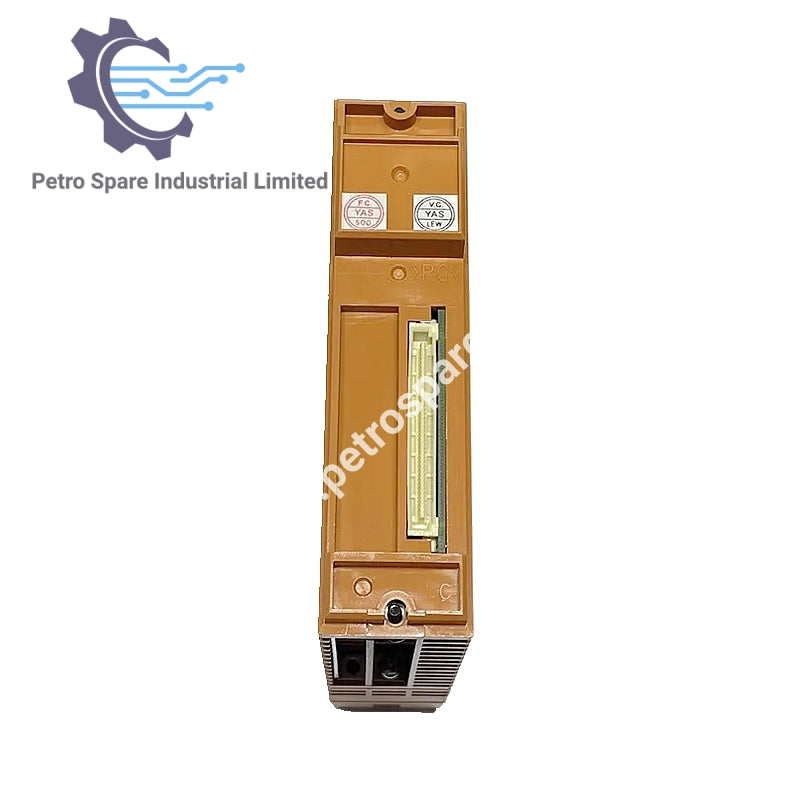

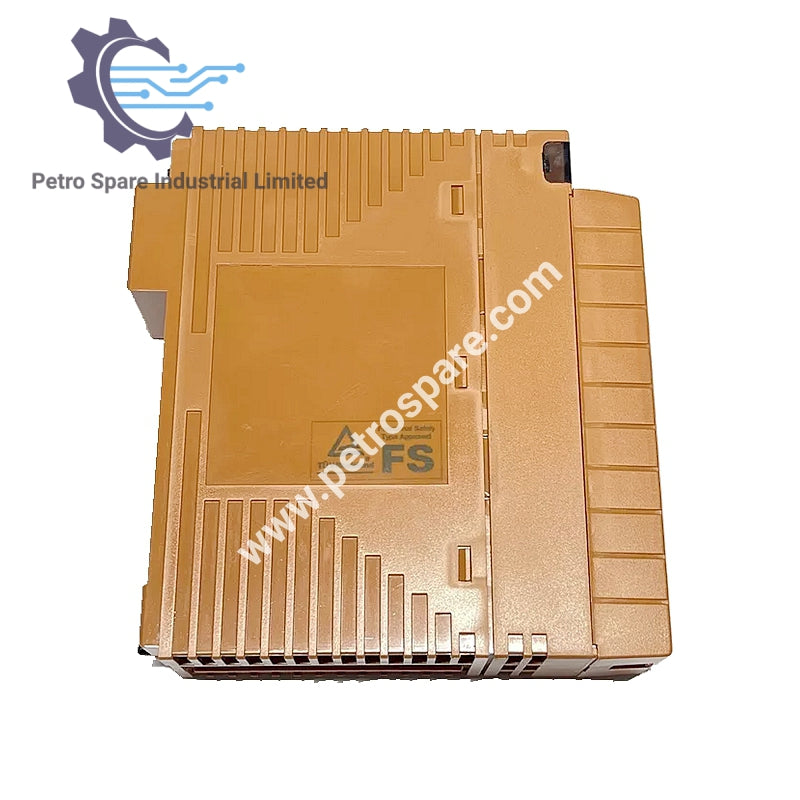

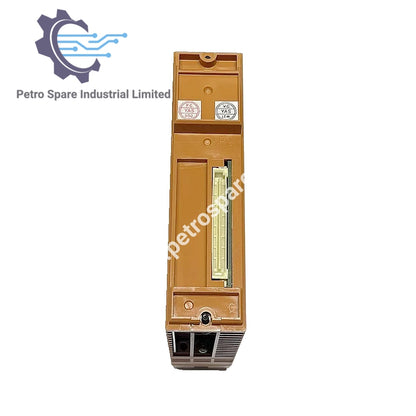

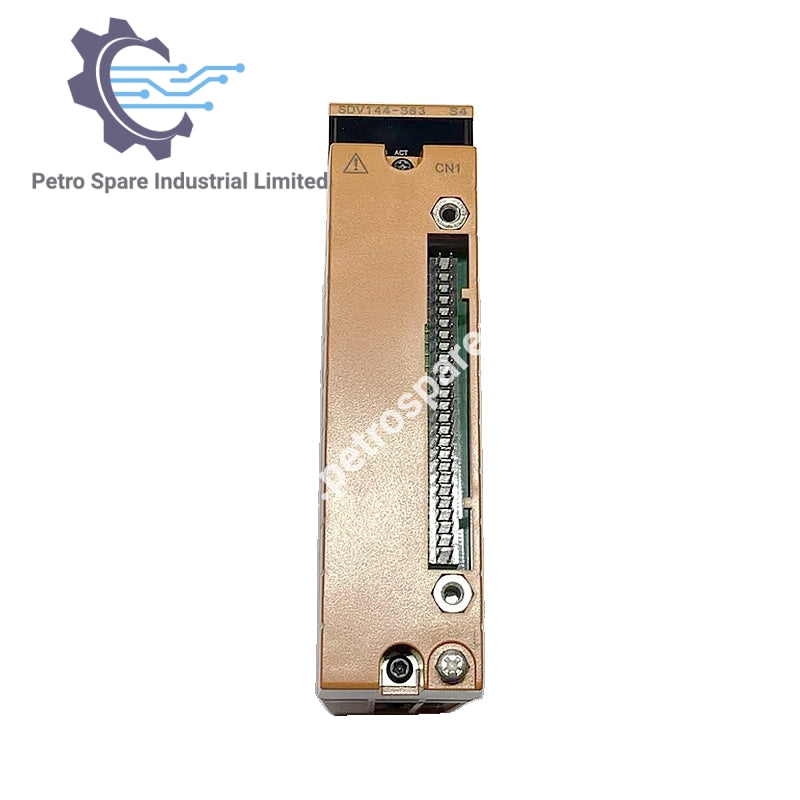

SDV144-S63

مروری بر ماژول

• شماره محصول: SDV144-S63

• نوع: ماژول ورودی دیجیتال

جزئیات مدل

• مدل: SDV144 = ماژول ورودی دیجیتال (16 کانال، 24 ولت DC، ایزولاسیون ماژول)

کدهای پسوند

• S: نوع استاندارد

• 6: با آداپتور رابط کابل سیگنال و بدون حفاظت انفجاری

• 3: با استاندارد ISA G3 و محدوده دمایی -20 تا 70 درجه سانتی‌گراد

پارامترهای الکتریکی

• سیگنال ورودی: تماس بدون ولتاژ. روشن: حداکثر 1 کیلو اهم. خاموش: حداقل 100 کیلو اهم.

• جریان ورودی: 6 میلی‌آمپر ± 20٪ (منبع تغذیه خارجی، 24 ولت DC در ورودی 0 اهم)

• رتبه‌بندی تماس: 24 ولت DC +20٪ / -10٪، 10 میلی‌آمپر یا بیشتر

• منبع تغذیه خارجی: 24 ولت DC +20٪ / -10٪، ظرفیت جریان: 200 میلی‌آمپر

• حداکثر ولتاژ ورودی لحظه‌ای: 30.0 ولت DC

• زمان پاسخ ورودی: حداکثر 40 میلی‌ثانیه

• ولتاژ تحمل: 2 کیلو ولت AC بین سیگنال ورودی و سیستم به مدت 1 دقیقه (16 خط ورودی به صورت جمعی متصل)

• مصرف جریان: حداکثر 290 میلی‌آمپر (5 ولت DC)، حداکثر 140 میلی‌آمپر (24 ولت DC)

ویژگی‌های فیزیکی

• اتصال خارجی: ترمینال گیره فشاری، کابل MIL، کابل سیگنال اختصاصی (AKB331)

• وزن: 0.41 کیلوگرم

---
