XBTZ9980

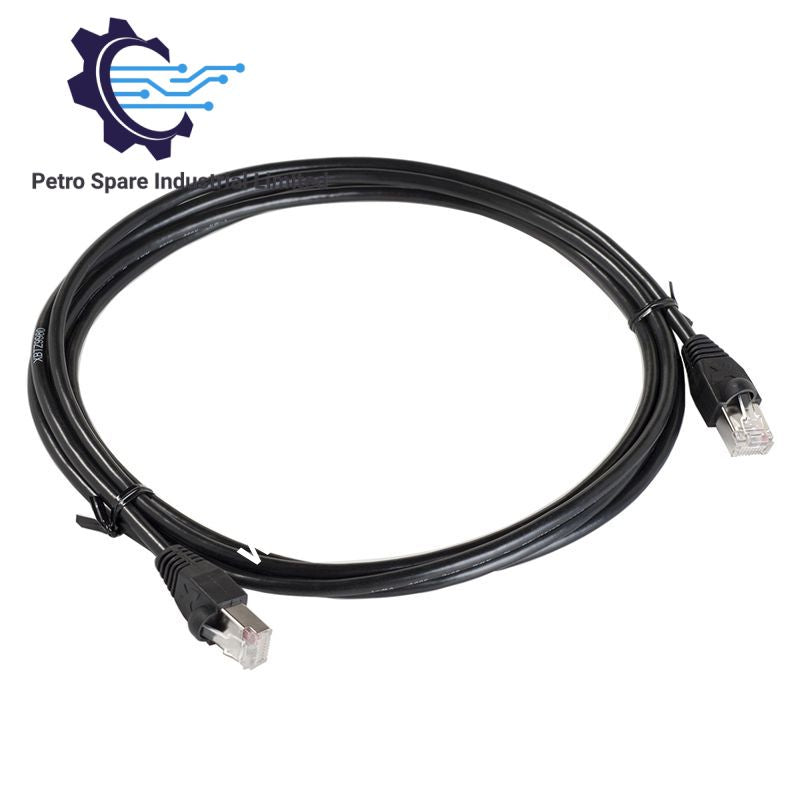

کابل اتصال لینک سریال Schneider Electric XBTZ9980 که با نام XBTZ9980 هم فهرست شده است، اتصال فیزیکی RS485 را بین ترمینال‌های اپراتوری Magelis XBT و PLCهای سازگار برقرار می‌کند. این کابل برای ارتباط سریال Modbus از دو کانکتور RJ45 نر استفاده می‌کند و طول آن 2.5 m است. دستگاه‌های سازگار شامل برخی ترمینال‌های Harmony XBT، کنترل‌کننده‌های Modicon، درایوهای Altivar و دیگر تجهیزات اتوماسیون Schneider Electric هستند.

مشخصات سخت‌افزاری

پارامتر	مشخصات
مدل	XBTZ9980
برند	Schneider Electric
نوع محصول	کابل اتصال لینک سریال Modbus
سری محصول	Modicon M221، Harmony XBT
دسته لوازم جانبی	لوازم جانبی اتصال
پروتکل ارتباطی	Modbus
رابط فیزیکی	RS485
اتصال الکتریکی	2 کانکتور RJ45 نر
طول کابل	2.5 m (8.2 ft)
وزن خالص	0.23 kg
ابعاد	17.5 x 18.6 x 2.4 cm
مصرف برق	کابل اتصال غیرفعال؛ مقداری مشخص نشده است
ترمینال‌های سازگار	سری‌های XBTN200، XBTN400، XBTR400، XBTRT500، XBTRT511، XBTGT1 و XBTGTW
سری تجهیزات سازگار	Modicon M340، Preventa XPSMC، Altivar 31، Altivar 61، Altivar 71، Altistart 48، Lexium 05، TeSys U، TeSys T، Harmony GTO، Harmony STO و STU
GTIN	3389118316508

ویژگی‌های ارتباط Modbus از طریق RS485 و رابط

XBTZ9980 اتصال فیزیکی RS485 را برای ارتباط سریال Modbus بین ترمینال‌های اپراتوری و کنترل‌کننده‌های اتوماسیون سازگار فراهم می‌کند. دو کانکتور RJ45 نر آن امکان اتصال مستقیم به تجهیزات پشتیبانی‌شده با رابط‌های سازگار را فراهم می‌کنند.

RS485 رابط سیگنال‌دهی الکتریکی را تعریف می‌کند، درحالی‌که Modbus پروتکل ارتباطی را مشخص می‌کند. عملکرد صحیح به پیکربندی سازگار دستگاه‌ها، هماهنگی پارامترهای ارتباطی و مسیردهی مناسب کابل بستگی دارد.

این کابل یک قطعه اتصال غیرفعال است. تبدیل پروتکل، پردازش سیگنال یا منطق کنترلی مستقل انجام نمی‌دهد.

پرسش‌های متداول (FAQ)

س: XBTZ9980 از کدام رابط ارتباطی پشتیبانی می‌کند؟

پ: این کابل از رابط فیزیکی RS485 استفاده می‌کند و از طریق دو کانکتور RJ45 نر، از پروتکل ارتباط سریال Modbus پشتیبانی می‌کند.

س: آیا می‌توان XBTZ9980 را مستقیماً برای اتصال ترمینال Magelis XBT به PLC به کار برد؟

پ: بله، این کابل برای اتصال مستقیم ترمینال‌های Magelis XBT سازگار به PLCها طراحی شده است. پیش از نصب، سازگاری مدل ترمینال و کنترل‌کننده را با فهرست مستندشده بررسی کنید.

س: آیا XBTZ9980 به منبع تغذیه جداگانه نیاز دارد؟

پ: برای این کابل اتصال غیرفعال، منبع تغذیه جداگانه‌ای مشخص نشده است. نیازهای برق مربوط به ترمینال و کنترل‌کننده متصل هستند.

راهنمای نصب در محل

• بررسی کنید که هر دو دستگاه متصل از رابط RS485 Modbus موردنیاز پشتیبانی می‌کنند و شماره‌گذاری پایه‌های کانکتورهایشان با هم سازگار است.
• سازگاری مدل‌های ترمینال و کنترل‌کننده را با مستندات سازگاری سازنده بررسی کنید.
• کابل را جدا از سیم‌های برق موتور، سیم‌کشی خروجی درایوهای فرکانس متغیر و دیگر مدارهای پرنویز عبور دهید.
• الزامات توپولوژی شبکه RS485، ترمینیشن و بایاس را که سازنده تجهیزات تعیین کرده است رعایت کنید.
• روش‌های اتصال زمین شیلد و جداسازی کابل توصیه‌شده برای دستگاه‌های متصل را رعایت کنید.
• هر دو کانکتور RJ45 را از نظر آسیب مکانیکی بررسی کنید و پیش از راه‌اندازی مطمئن شوید کاملاً جا افتاده‌اند.
• پیش از آزمایش ارتباط، نشانی Modbus، نرخ بود، توازن و تنظیمات بیت توقف را در هر دو سمت بررسی کنید.

---
