XBTGT5330

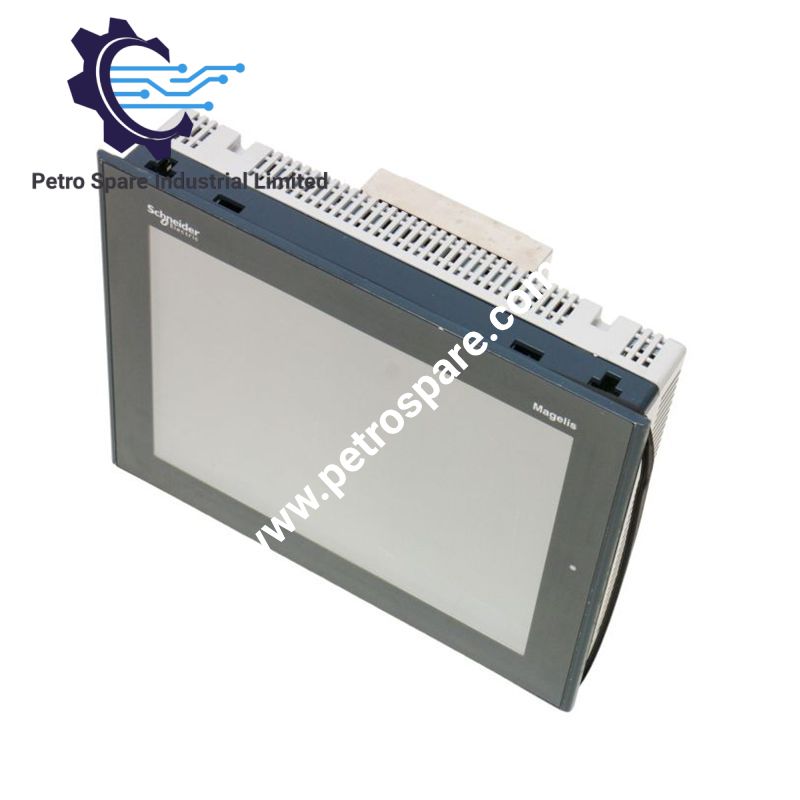

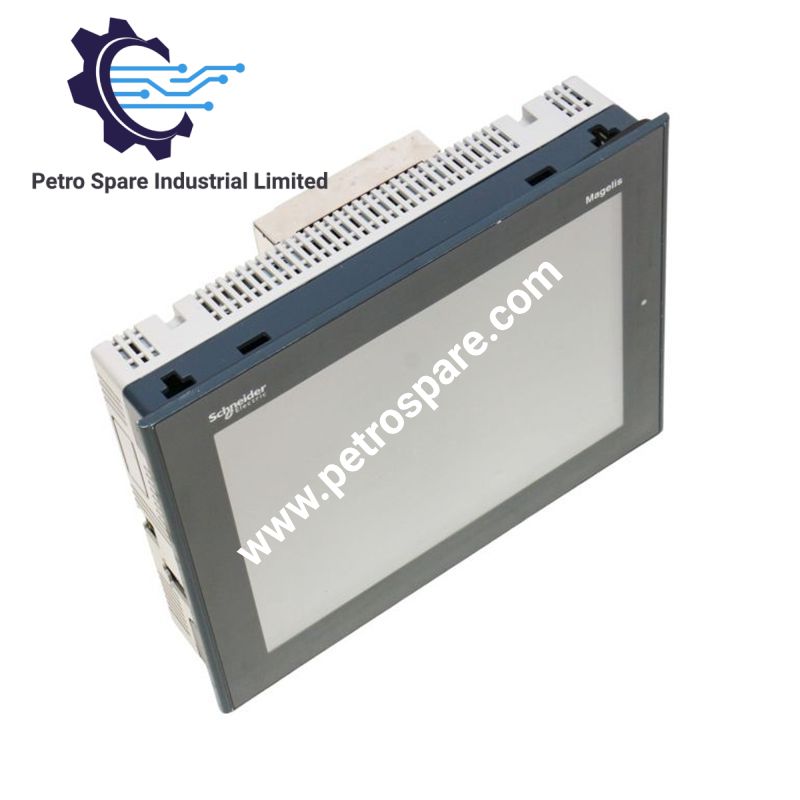

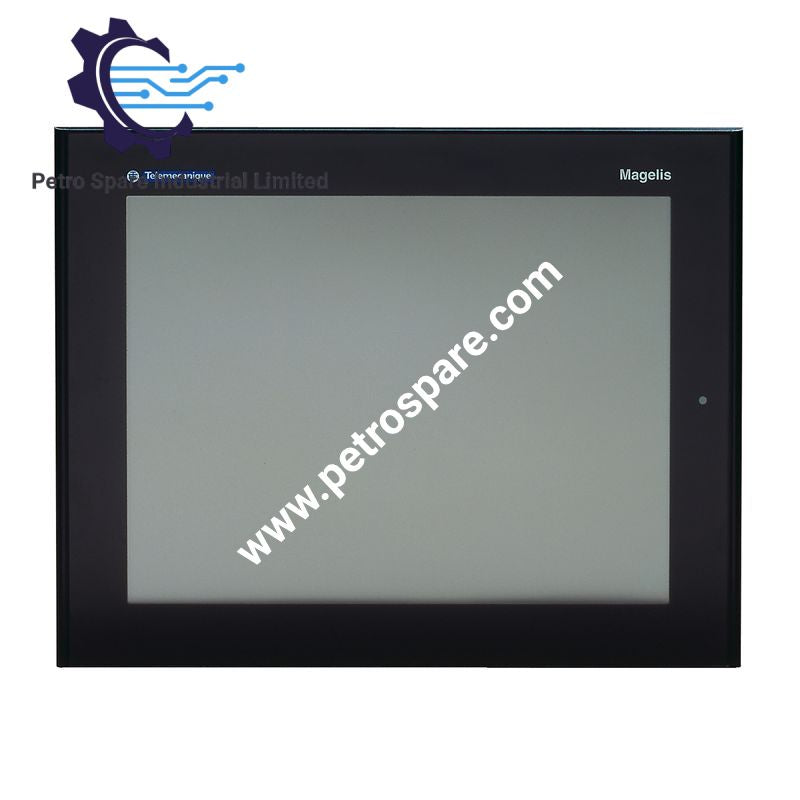

پنل Schneider Electric XBTGT5330 (XBTGT5330 پنل لمسی پیشرفته) که برای عملکردهای رابط اپراتور مبتنی بر صفحه لمسی در پلتفرم کنترل Harmony XBTGT پیکربندی شده است، نمایشگری 10.4 اینچی با وضوح VGA و رابط‌های سریال، اترنت، USB، ورودی/خروجی دیجیتال و صوتی دارد. این پنل با برق 24 VDC کار می‌کند و از نرم‌افزار پیکربندی Vijeo Designer استفاده می‌کند.

جزئیات پسوند و جدول مدل‌ها

مدل	شرح
XBTGT5330	پنل لمسی پیشرفته Harmony XBTGT
HMIGTO5310	جایگزین پیشنهادی: پنل لمسی TFT به ابعاد 10.4 اینچ از سری Harmony GTO، با وضوح 640 x 480 پیکسل و حافظه 96 MB
HMIDT542 + HMIG3U	گروه جایگزین پیشنهادی: نمایشگر 10.4 اینچی Harmony GTU با واحد پایه جعبه‌ای پیشرفته

تولید XBTGT5330 در 31 دسامبر 2015 متوقف شد و خدمات آن در 31 دسامبر 2025 پایان یافت. Schneider Electric مدل HMIGTO5310 یا ترکیب HMIDT542 + HMIG3U را به‌عنوان گزینه‌های جایگزین معرفی می‌کند.

مشخصات سخت‌افزاری

پارامتر	مشخصات
مدل	XBTGT5330
برند	Schneider Electric
سری محصول	Harmony XBTGT
نوع محصول	پنل لمسی پیشرفته
نمایشگر	LCD رنگی TFT با نور پس‌زمینه
اندازه نمایشگر	10.4 اینچ
وضوح تصویر	640 x 480 پیکسل VGA
رنگ‌های نمایشگر	65536
پنل لمسی	آنالوگ، ناحیه حساس به لمس 1024 x 1024
پردازنده	CPU از نوع RISC، با فرکانس 266 MHz
SRAM	512 KB، با پشتیبانی باتری
حافظه فلش	حافظه برنامه 32 MB
نرم‌افزار پیکربندی	Vijeo Designer
COM1	SUB-D 9، ‏RS232C/RS422/RS485، تا 115.2 kbit/s
COM2	RJ45، ‏RS485، تا 187.5 kbit/s؛ ‏Siemens MPI با سرعت 187.5 kbit/s
اترنت	RJ45، ‏10BASE-T/100BASE-TX، ‏TCP/IP
USB	2 x USB Type A میزبان، V1.1
ورودی/خروجی دیجیتال	3 خروجی دیجیتال، 1 ورودی دیجیتال
صوت	خروجی صوتی با ترمینال پیچی جداشدنی
منبع تغذیه	منبع خارجی 24 VDC
محدوده ولتاژ تغذیه	19.2 تا 28.8 V
مصرف برق	30 W
جریان هجومی	30 A
عمر نور پس‌زمینه	54000 ساعت
ابعاد برش نصب	259 (+1/-0) x 201 (+1/-0) mm
ابعاد	270.5 x 212.5 x 57 mm (10.6 x 8.4 x 2.2 in)
وزن	2.5 kg
دمای کارکرد	0 تا 50 درجه سانتی‌گراد
دمای نگهداری	-20 تا 60 درجه سانتی‌گراد
رطوبت نسبی	10 تا 90%، بدون میعان
ارتفاع کارکرد	< 2000 m
درجه حفاظت جلو	IP65، ‏NEMA 4X برای استفاده در فضای داخلی
درجه حفاظت پشت	IP20
نحوه نصب	نصب توکار
روش تثبیت	4 گیره پیچی یا 4 گیره فنری
جنس قسمت جلویی	آلیاژ آلومینیوم
جنس محفظه	PPT
مصونیت در برابر تخلیه الکترواستاتیکی	6 kV، ‏IEC 61000-4-2 سطح 3
مصونیت در برابر ریزوقفه‌ها	10 ms
مقاومت در برابر ضربه	15 gn، ‏11 ms، ‏IEC 60068-2-27
مقاومت در برابر لرزش	1 gn در فرکانس 9 تا 150 Hz؛ ‏3.5 mm در فرکانس 5 تا 9 Hz
کشور سازنده	CN
GTIN	3595863885743

رابط‌های ارتباطی PLC و HMI

XBTGT5330 چند مسیر ارتباطی فیزیکی برای یکپارچه‌سازی HMI و کنترلر فراهم می‌کند. رابط COM1 از RS232C، ‏RS422 و RS485 تا سرعت 115.2 kbit/s پشتیبانی می‌کند. COM2 ارتباط RS485 تا سرعت 187.5 kbit/s را فراهم می‌کند و از Siemens MPI با سرعت 187.5 kbit/s نیز پشتیبانی می‌کند. اترنت از اتصال فیزیکی 10BASE-T/100BASE-TX استفاده می‌کند.

پروتکل‌های قابل دانلود شامل Modbus، ‏Modbus TCP، ‏Modbus Plus، ‏Modicon FIPWAY، ‏Uni-TE و پروتکل‌های شرکت‌های ثالث برای سیستم‌های Mitsubishi Melsec، ‏Omron Sysmac، ‏Rockwell Automation Allen-Bradley و Siemens Simatic هستند.

پرسش‌های متداول

پرسش: ولتاژ تغذیه موردنیاز XBTGT5330 چقدر است؟
پاسخ: ولتاژ نامی تغذیه 24 VDC است و محدوده ولتاژ کاری آن 19.2 تا 28.8 VDC است.

پرسش: برای نصب پنل چه روشی مشخص شده است؟
پاسخ: دستگاه به‌صورت توکار نصب می‌شود و می‌توان آن را با چهار گیره پیچی یا چهار گیره فنری محکم کرد.

پرسش: چه رابط اترنتی ارائه شده است؟
پاسخ: پنل دارای رابط اترنت RJ45 است که از ارتباط 10BASE-T/100BASE-TX و TCP/IP پشتیبانی می‌کند.

راهنمای نصب در محل

• پنل را با استفاده از برش نصب توکار مشخص‌شده به ابعاد 259 (+1/-0) x 201 (+1/-0) mm نصب کنید.
• با استفاده از هر چهار نقطه تثبیت مشخص‌شده، پشتیبانی مکانیکی مناسب را فراهم کنید.
• دستگاه را از منبع خارجی 24 VDC در محدوده مشخص‌شده 19.2 تا 28.8 VDC تغذیه کنید.
• در صورت امکان، سیم‌کشی ارتباطی را جدا از سیم‌های برق با جریان بالا و نویز زیاد عبور دهید.
• در نصب‌های RS232/RS422/RS485 و اترنت، از روش‌های مناسب اتصال شیلد و زمین‌کردن استفاده کنید.
• از بخش پشتی محفظه با درجه حفاظت IP20 در برابر گردوغبار، رطوبت و آلودگی مستقیم محافظت کنید.
• مطمئن شوید شرایط محیط نصب در محدوده دمای 0 تا 50 درجه سانتی‌گراد و رطوبت نسبی 10 تا 90% بدون میعان باقی می‌ماند.
• پیش از اتصال پنل به شبکه کنترل، پارامترهای ارتباطی و انتخاب پروتکل را در Vijeo Designer بررسی کنید.

---
