XBTF032310

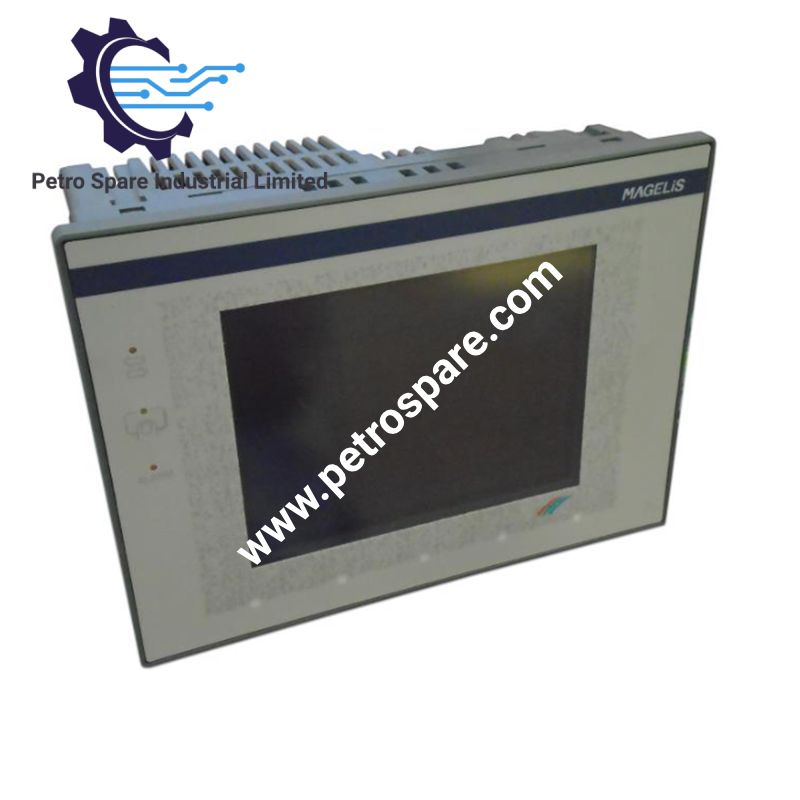

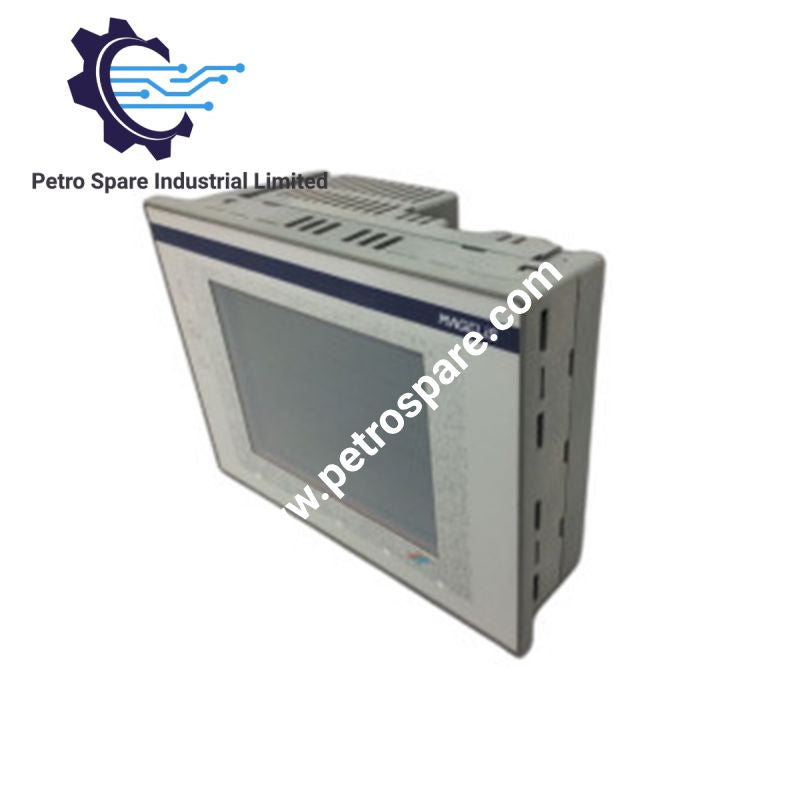

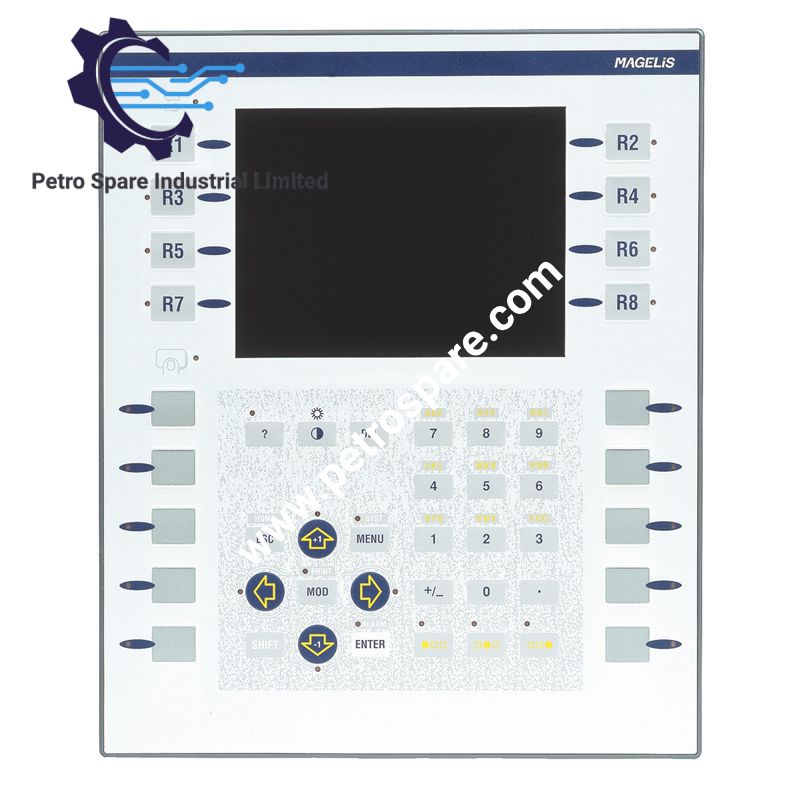

ترمینال Schneider Electric XBTF032310 (ترمینال HMI لمسی XBTF032310) که برای تعامل اپراتور و نمایش وضعیت ماشین در سیستم‌های HMI مدل MAGELiS شرکت Schneider Electric پیکربندی شده است، رابطی با صفحه‌نمایش لمسی مقاومتی ۵٫۷ اینچی و LCD رنگی با وضوح ۳۲۰ x ۲۴۰ پیکسل ارائه می‌دهد. این ترمینال با منبع تغذیه ۲۴ VDC کار می‌کند، ۳۵ W مصرف دارد و از ۲۵۶ رنگ نمایش پشتیبانی می‌کند. پنل جلویی دارای درجه حفاظت IP65 و پنل پشتی دارای درجه حفاظت IP20 است.

مشخصات سخت‌افزاری

پارامتر	مشخصات
مدل	XBTF032310
برند	Schneider Electric
خط محصول	MAGELiS
نوع محصول	ترمینال HMI لمسی
وزن	۱٫۸۱ kg
ابعاد	در مستندات موجود مشخص نشده است
نوع نمایشگر	LCD رنگی با نور پس‌زمینه
اندازه نمایشگر	۵٫۷ اینچ
وضوح	۳۲۰ x ۲۴۰ پیکسل
پشتیبانی از رنگ	۲۵۶ رنگ
فناوری صفحه‌نمایش لمسی	مقاومتی آنالوگ
ولتاژ نامی منبع تغذیه	۲۴ VDC
مصرف توان	۳۵ W
RAM پویا	۲٫۵ MB
شیار توسعه	۱ شیار Type III برای ارتباطات PCMCIA
حفاظت پنل جلویی	IP65
حفاظت پنل پشتی	IP20
دمای کاری	۰ تا ۴۵ deg C

نمایشگر HMI مدل MAGELiS و رابط الکتریکی

XBTF032310 برای ثبت ورودی اپراتور از صفحه‌نمایش لمسی مقاومتی آنالوگ استفاده می‌کند. LCD دارای نور پس‌زمینه، اطلاعات فرایند، وضعیت ماشین و صفحات رابط کاربری پیکربندی‌شده اپراتور را با وضوح ۳۲۰ x ۲۴۰ پیکسل و پشتیبانی از ۲۵۶ رنگ نمایش می‌دهد.

منبع تغذیه ۲۴ VDC ترمینال را تأمین می‌کند و مصرف توان مشخص‌شده آن ۳۵ W است. درجه حفاظت IP65 پنل جلویی برای رابط جلویی نصب‌شده، تحت شرایط نصب مشخص‌شده توسط سازنده، اعمال می‌شود. محفظه پشتی دارای درجه حفاظت IP20 است و باید متناسب با محیط نصب، حفاظت لازم را داشته باشد.

این ترمینال دارای ۲٫۵ MB حافظه RAM پویا و یک شیار توسعه PCMCIA نوع III برای سخت‌افزارهای مرتبط با ارتباطات است. سازگاری با کارت‌های ارتباطی و کنترلرهای میزبان خاص باید بر اساس مستندات سخت‌افزاری مربوط به MAGELiS بررسی شود.

سؤالات متداول (FAQ)

س: XBTF032310 به چه منبع تغذیه‌ای نیاز دارد؟

پ: ولتاژ نامی منبع تغذیه مشخص‌شده ۲۴ VDC و مصرف توان اعلام‌شده ۳۵ W است. پیش از برق‌دار کردن دستگاه، ظرفیت منبع تغذیه، قطبیت و سیم‌کشی را با مستندات سخت‌افزاری ترمینال مطابقت دهید.

س: مشخصات نمایشگر و صفحه‌نمایش لمسی چیست؟

پ: این ترمینال دارای LCD رنگی ۵٫۷ اینچی با نور پس‌زمینه، وضوح ۳۲۰ x ۲۴۰ پیکسل و پشتیبانی از ۲۵۶ رنگ است. ورودی لمسی از فناوری مقاومتی آنالوگ استفاده می‌کند.

س: آیا XBTF032310 می‌تواند از سخت‌افزار ارتباطی توسعه‌ای استفاده کند؟

پ: این ترمینال دارای یک شیار توسعه PCMCIA نوع III است که برای سخت‌افزارهای ارتباطی در نظر گرفته شده است. پیش از نصب، نوع کارت موردنیاز، پشتیبانی درایور و سازگاری با کنترلر متصل را بررسی کنید.

راهنمای نصب در محل

1. نصب روی پنل: ترمینال را در برش پنل مطابق با نقشه ابعادی سازنده نصب کنید. پیش از محکم کردن دستگاه، سخت‌افزار نصب و قرارگیری صحیح واشر آب‌بندی را بررسی کنید.
2. حفاظت محیطی: شرایط آب‌بندی مشخص‌شده برای پنل جلویی را حفظ کنید تا درجه حفاظت IP65 برقرار بماند. پنل پشتی دارای درجه حفاظت IP20 است و باید در محفظه‌ای مناسب با محیط اطراف نصب شود.
3. سیم‌کشی برق: با استفاده از ترمینال‌های برق و قطبیت مستندشده دستگاه، یک منبع تغذیه تنظیم‌شده ۲۴ VDC را متصل کنید. پیش از اعمال برق، سیم‌کشی و الزامات اتصال زمین حفاظتی را بررسی کنید.
4. مسیریابی سیگنال: در صورت امکان، سیم‌کشی برق را از مدارهای موتور و سوئیچینگ با نویز زیاد جداگانه عبور دهید. دستورالعمل‌های سازنده درباره اتصال زمین و سازگاری الکترومغناطیسی را رعایت کنید.
5. توسعه ارتباطات: پیش از وارد کردن سخت‌افزار توسعه‌ای، سازگاری کارت PCMCIA و تنظیمات ارتباطی موردنیاز را تأیید کنید. پیش از نصب یا خارج کردن قطعات، برق را قطع کنید؛ مگر آنکه مستندات سازنده صراحتاً تعویض در حالت برق‌دار را مجاز دانسته باشد.
6. راه‌اندازی: نمایشگر، پاسخ‌گویی صفحه‌نمایش لمسی، سیم‌کشی منبع تغذیه و ارتباطات کنترلر را بررسی کنید. پیش از بهره‌برداری از ترمینال، چیدمان صفحه پیکربندی‌شده و عملکردهای ورودی اپراتور را تأیید کنید.

---
