VW3A3302

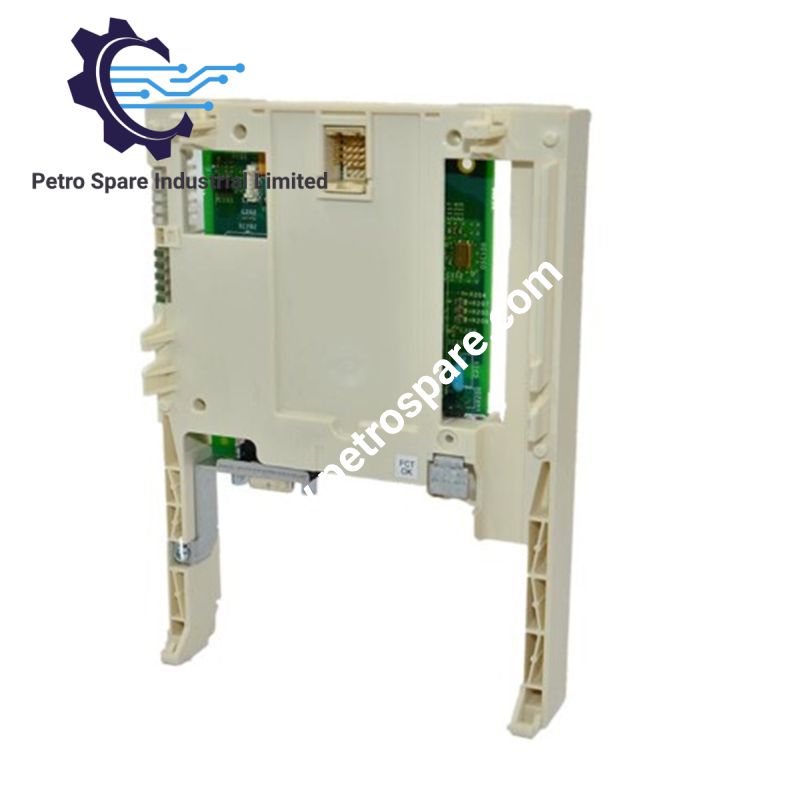

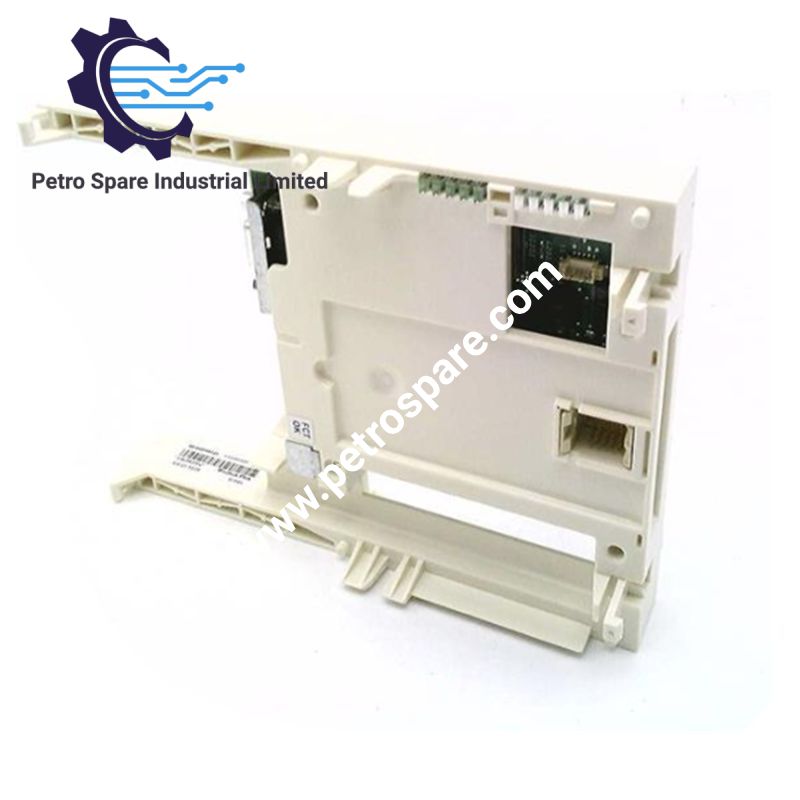

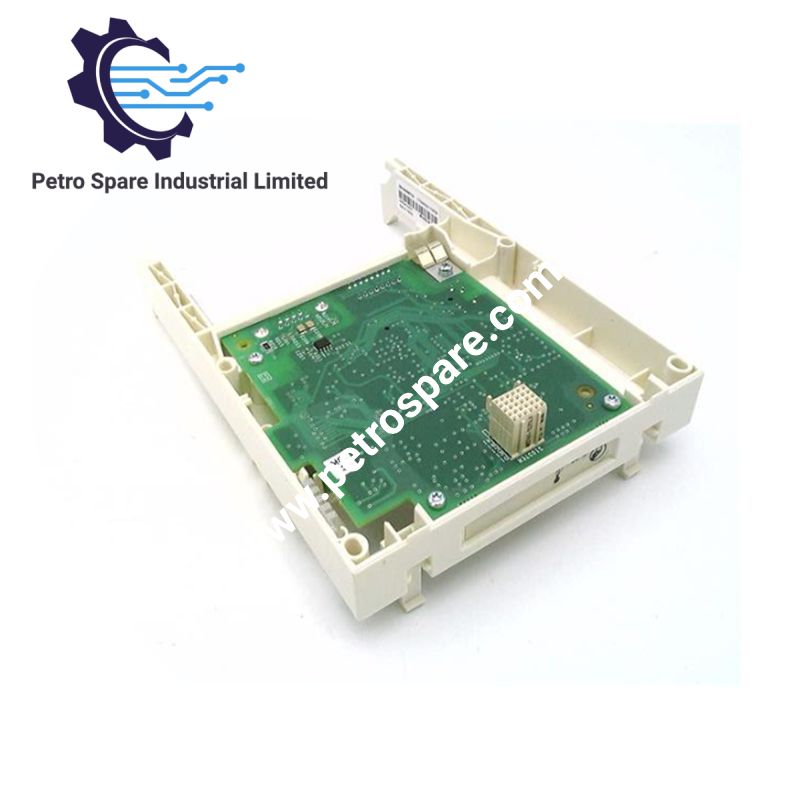

Schneider Electric VW3A3E302 که با عنوان کارت ارتباطی VW3A3E302 Modbus Plus نیز فهرست شده است، ارتباط شبکه‌ای بین پلتفرم‌های درایو سازگار Altivar و شبکه Modbus Plus را فراهم می‌کند. این کارت از طریق یک کانکتور مادگی ۹ پین SUB-D با سرعت ۱ مگابیت‌برثانیه کار می‌کند و از پیام‌رسانی، تبادل داده‌های عمومی و سرویس‌های داده ورودی/خروجی Peer Cop پشتیبانی می‌کند. محدوده‌های درایو سازگار شامل Altivar 71 Plus و Altivar 61 Plus هستند.

مشخصات سخت‌افزاری

پارامتر	مشخصات
مدل	VW3A3E302
برند	Schneider Electric
نوع محصول	کارت ارتباطی Modbus Plus
پلتفرم‌های سازگار	Altivar 71 Plus، Altivar 61 Plus
پروتکل ارتباطی	Modbus Plus
نرخ انتقال	۱ مگابیت‌برثانیه
نوع کانکتور	SUB-D مادگی ۹ پین
محدوده آدرس	۱ تا ۶۴
سرویس‌های ارتباطی	پیام‌رسانی Modbus، داده‌های عمومی، Peer Cop
ظرفیت داده‌های عمومی	۸
داده ورودی/خروجی Peer Cop	۸
پایش ارتباط	قابل غیرفعال‌سازی؛ قابل تنظیم
نشانگر وضعیت	LED وضعیت 1 MB+
نمایشگر عیب‌یابی	ترمینال نمایشگر گرافیکی برای کلمه کنترلی دریافتی، داده‌های ورودی/خروجی و مرجع
وزن	۰٫۳ کیلوگرم
ابعاد بسته‌بندی	۲۳ × ۱۷ × ۷ سانتی‌متر
EAN	3389118321908
وضعیت محصول	در ۴ اوت ۲۰۲۱ از رده خارج شد
پایان سرویس‌دهی	۳۱ دسامبر ۲۰۲۲

ارتباط Modbus Plus و یکپارچه‌سازی شبکه

VW3A3E302 اتصال Modbus Plus را برای پلتفرم‌های درایو سازگار Altivar فراهم می‌کند. رابط ارتباطی آن با سرعت ۱ مگابیت‌برثانیه کار می‌کند و برای اتصال به شبکه از یک کانکتور مادگی ۹ پین SUB-D استفاده می‌کند.

قابلیت‌های ارتباطی پشتیبانی‌شده شامل پیام‌رسانی Modbus، تبادل داده‌های عمومی و داده‌های ورودی/خروجی Peer Cop هستند. محدوده آدرس ۱ تا ۶۴ است. پایش ارتباط را می‌توان از طریق یک تنظیم قابل‌تنظیم غیرفعال کرد؛ این موضوع به پیکربندی درایو و الزامات کاربرد بستگی دارد.

این کارت دارای LED وضعیت MB+ است. در صورت وجود ترمینال نمایشگر گرافیکی سازگار، کلمه کنترلی دریافتی، داده‌های ورودی/خروجی و مرجع نیز می‌توانند برای عیب‌یابی ارتباط نمایش داده شوند.

سؤالات متداول

س: کدام پلتفرم‌های درایو Altivar با VW3A3E302 سازگار هستند؟

پ: محدوده‌های سازگار مستندشده عبارت‌اند از Altivar 71 Plus و Altivar 61 Plus. پیش از نصب کارت، پیکربندی خاص درایو و مستندات نصب را بررسی کنید.

س: کارت از چه رابط فیزیکی شبکه و نرخ انتقالی پشتیبانی می‌کند؟

پ: این کارت از یک کانکتور مادگی ۹ پین SUB-D استفاده می‌کند و از ارتباط Modbus Plus با سرعت ۱ مگابیت‌برثانیه پشتیبانی می‌کند.

س: آیا می‌توان VW3A3E302 را جایگزین مستقیم کارت ارتباطی دیگری در نظر گرفت؟

پ: Schneider Electric هیچ جایگزینی برای این مدل اعلام نکرده است. هر گزینه جایگزین باید از نظر سازگاری با درایو، پروتکل شبکه، رابط کانکتور و سرویس‌های ارتباطی پشتیبانی‌شده ارزیابی شود.

راهنمای نصب در محل

1. پیش از نصب یا جداسازی، درایو را از همه منابع برق ایزوله کنید و رویه‌های مربوط به قفل‌گذاری و راستی‌آزمایی را اجرا کنید.
2. تأیید کنید که درایو هدف از نوع پیکربندی Altivar 71 Plus یا Altivar 61 Plus است و در مستندات، پذیرش VW3A3E302 برای آن ذکر شده است.
3. کارت را طبق دفترچه سخت‌افزار درایو، در محل تعیین‌شده کارت ارتباطی نصب کنید. به کانکتور یا نقاط نصب فشار وارد نکنید.
4. شبکه Modbus Plus را از طریق رابط مادگی ۹ پین SUB-D متصل کنید. سازگاری کانکتور، مسیر کابل و الزامات ترمینیشن شبکه را با مستندات شبکه مربوطه بررسی کنید.
5. در صورت امکان، سیم‌کشی ارتباطی را جدا از کابل‌های موتور و سایر هادی‌های برق با نویز بالا مسیر‌دهی کنید. دستورالعمل‌های سازنده درایو درباره شیلدینگ و اتصال به زمین را رعایت کنید.
6. آدرس شبکه را در محدوده مستندشده ۱ تا ۶۴ تنظیم کنید و تنظیمات موردنیاز پیام‌رسانی، داده‌های عمومی و Peer Cop را بررسی کنید.
7. پس از راه‌اندازی، LED وضعیت MB+ و امکانات عیب‌یابی ترمینال گرافیکی را بررسی کنید. اطمینان حاصل کنید که کلمات کنترلی دریافتی، داده‌های ورودی/خروجی و مقادیر مرجع با پیکربندی کاربرد مطابقت دارند.
8. از آنجا که این کارت از رده خارج شده و تاریخ پایان سرویس‌دهی اعلام‌شده آن گذشته است، پیش از بازگرداندن درایو به سرویس، وضعیت و سازگاری هرگونه سخت‌افزار نصب‌شده یا جایگزین را بررسی کنید.

---
