TWDXCAISO

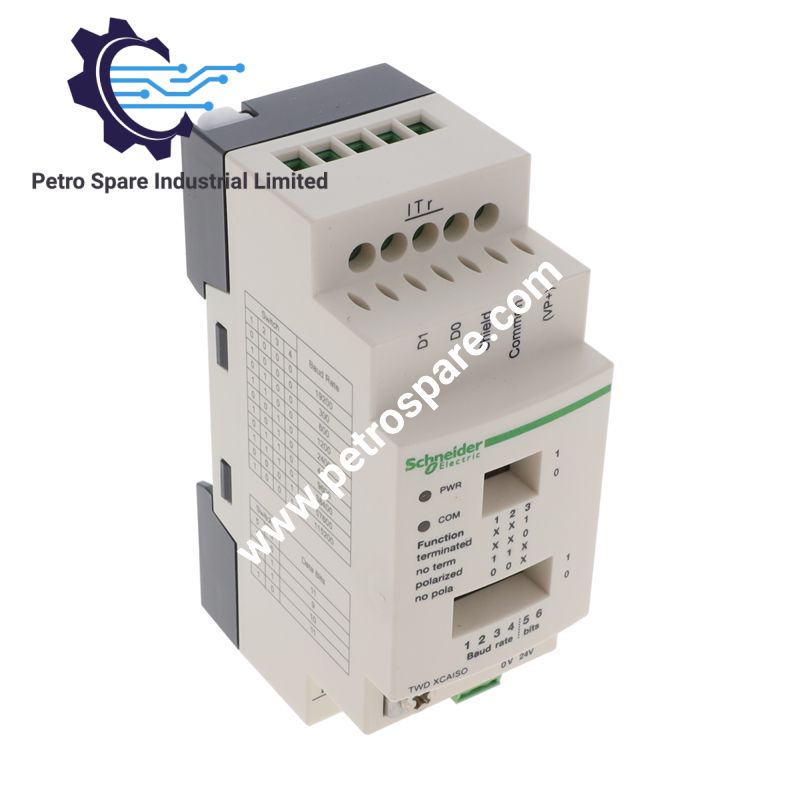

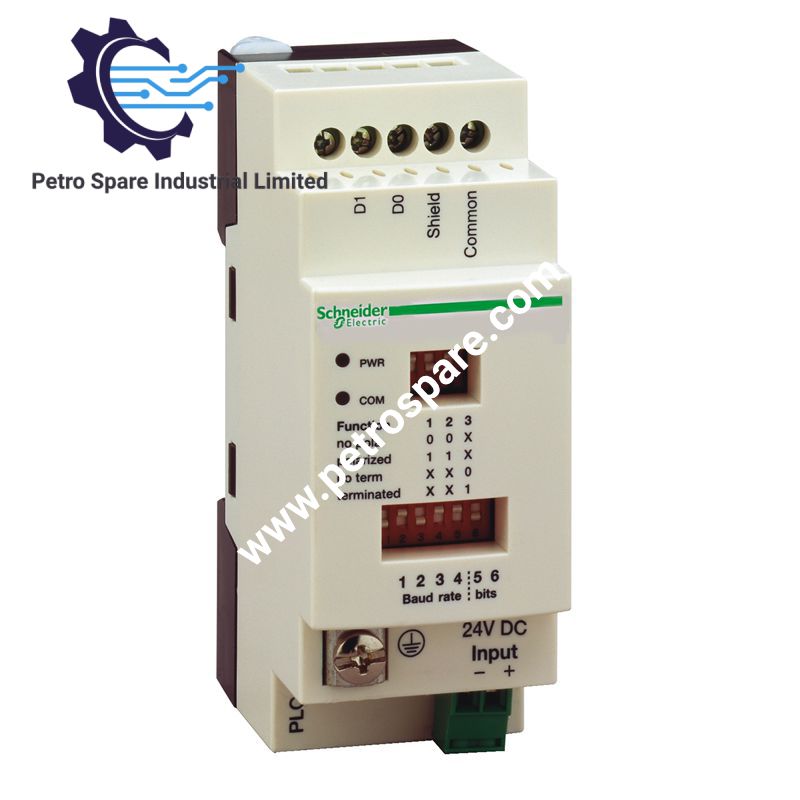

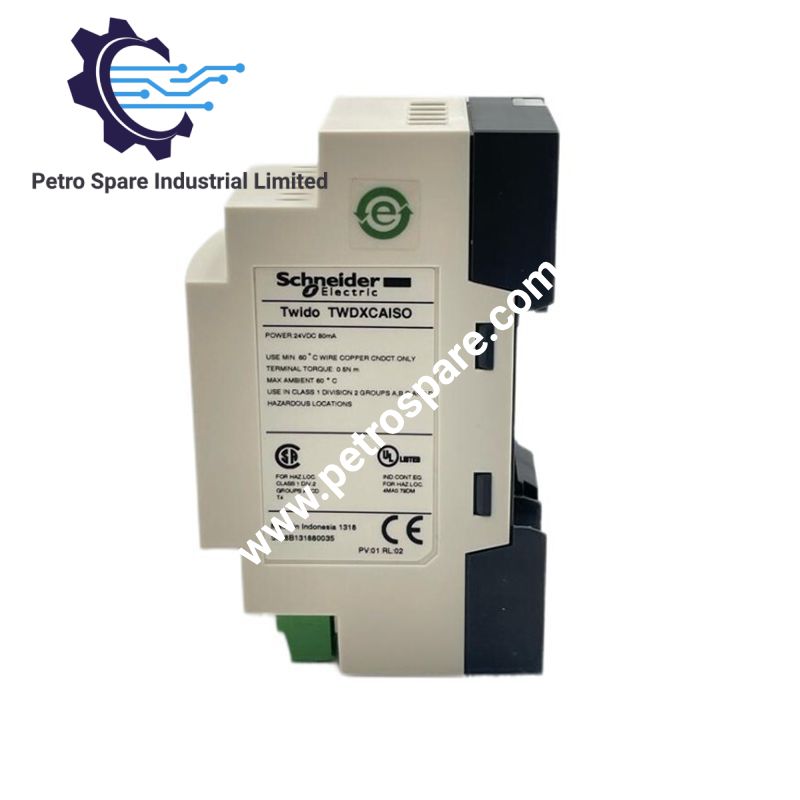

جعبه ایزولاسیون انشعاب TWDXCAISO شرکت Schneider Electric که برای ایزولاسیون لینک سریال RS485 و پایانه‌گذاری خط در شبکه‌های کنترلر Twido پیکربندی شده است، اتصال الکتریکی را از طریق دو کانکتور RJ45 و یک ترمینال پیچی فراهم می‌کند. این محصول با منبع تغذیه خارجی 24 VDC کار می‌کند و از خطوط RS485 ازپیش قطبیده، ایزولاسیون خط و تطبیق انتهای خط پشتیبانی می‌کند.

مشخصات سخت‌افزاری

پارامتر	مشخصات
مدل	TWDXCAISO
برند	Schneider Electric
محدوده محصول	Twido
نوع محصول	جعبه ایزولاسیون انشعاب RS485
مبدأ	اندونزی (ID)
وزن	0.1 kg
ابعاد	66 x 65 x 120 mm
ولتاژ نامی تغذیه	24 VDC
نوع تغذیه	منبع تغذیه DC خارجی
اتصالات الکتریکی	1 ترمینال پیچی، 2 کانکتور RJ45
لینک سریال	RS485
کاربردهای پشتیبانی‌شده	خطوط ازپیش قطبیده (2 x 620 اهم)، ایزولاسیون خط RS485، آداپتور انتهای خط (RC 120 اهم، 1 nF)
نصب	ریل DIN متقارن 35 mm
کنترلرهای سازگار	کنترلرهای قابل‌برنامه‌ریزی Twido، کنترلرهای منطقی Modicon M238
دسته‌بندی لوازم جانبی	لوازم جانبی اتصال
GTIN	3595863895360

ایزولاسیون و پایانه‌گذاری خط RS485

TWDXCAISO یک نقطه اتصال برای سیم‌کشی لینک سریال RS485 فراهم می‌کند و از ایزولاسیون الکتریکی خط سریال پشتیبانی می‌کند. کاربردهای مشخص‌شده آن شامل خطوط ازپیش قطبیده با استفاده از دو مقاومت 620 اهم و تطبیق انتهای خط با استفاده از یک شبکه RC با مقادیر 120 اهم و 1 nF است.

منبع تغذیه خارجی 24 VDC برق جعبه ایزولاسیون را تأمین می‌کند. دو کانکتور RJ45 و یک ترمینال پیچی، رابط‌های اتصال الکتریکی مشخص‌شده را فراهم می‌کنند. این قطعه برای لوازم جانبی ارتباط سریال Twido در نظر گرفته شده و همچنین به‌عنوان محصول سازگار با کنترلرهای منطقی Modicon M238 فهرست شده است.

پرسش‌های متداول (FAQ)

س: TWDXCAISO از کدام رابط ارتباطی پشتیبانی می‌کند؟

پ: این محصول برای لینک‌های سریال RS485 طراحی شده و دو کانکتور RJ45 و یک ترمینال پیچی دارد.

س: جعبه ایزولاسیون به چه ولتاژ تغذیه خارجی نیاز دارد؟

پ: ولتاژ نامی تغذیه مشخص‌شده 24 VDC است. این محصول از منبع تغذیه DC خارجی استفاده می‌کند.

س: از کدام آرایش‌های پایانه‌گذاری RS485 پشتیبانی می‌شود؟

پ: کاربردهای فهرست‌شده شامل قطبش اولیه با استفاده از دو مقاومت 620 اهم و تطبیق انتهای خط با استفاده از شبکه RC با مقادیر 120 اهم و 1 nF است.

راهنمای نصب در محل

• واحد را روی ریل DIN متقارن 35 mm سازگار نصب و مطابق دستورالعمل‌های نصب محکم کنید.
• قطبیت منبع تغذیه خارجی را بررسی کنید و پیش از برق‌دار کردن واحد، مطمئن شوید منبع 24 VDC تأمین می‌کند.
• رساناهای RS485 را مطابق نقشه‌های سیم‌کشی کنترلر و لوازم جانبی وصل کنید. قطبیت سیگنال را در سراسر خط ارتباطی یکسان نگه دارید.
• قطبش و پایانه‌گذاری خط را فقط در مواردی اعمال کنید که توپولوژی شبکه نیاز دارد. از ایجاد نقاط پایانه‌گذاری اضافی ناخواسته جلوگیری کنید.
• برای کاهش تداخل الکترومغناطیسی، در صورت امکان سیم‌کشی ارتباطی RS485 را جدا از رساناهای ولتاژبالا و جریان‌بالا عبور دهید.
• دستورالعمل‌های سازنده را درباره شیلد کابل و اتصال زمین شیلد رعایت کنید. از ایجاد حلقه‌های زمین ناخواسته جلوگیری کنید.
• پیش از بازگرداندن سیستم به سرویس، سازگاری کنترلر، پیوستگی سیم‌کشی و عملکرد ارتباطی را تأیید کنید.

---
