TSXSCA50

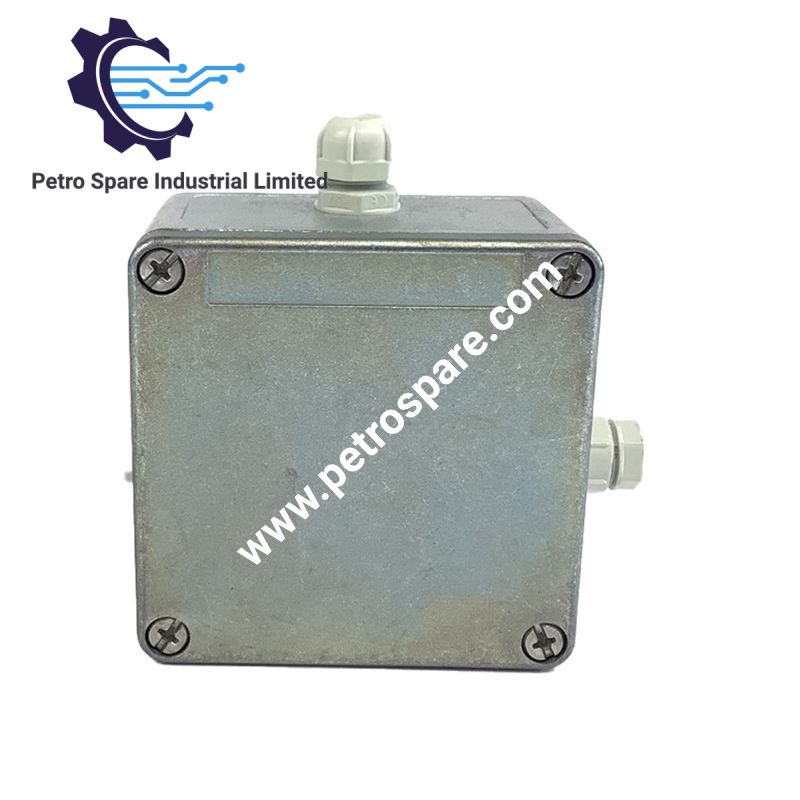

این تجهیز که برای توسعه خط لینک سریال RS485 و کاربردهای انشعاب تک‌کاناله پیکربندی شده است، Schneider Electric TSXSCA50 (جعبه اتصال انشعاب غیرفعال TSXSCA50) اتصال فیزیکی مستقیم بین دستگاه‌های Modbus را از طریق رابط ترمینال پیچی با ترمینیشن خط RC یکپارچه فراهم می‌کند.

مشخصات سخت‌افزاری

پارامتر	مشخصات
مدل	TSXSCA50
برند	Schneider Electric
نوع محصول	جعبه اتصال انشعاب غیرفعال Modbus
پروتکل ارتباطی	Modbus
رابط سریال	لینک سریال RS485
نوع اتصال	ترمینال پیچی
کاربرد	توسعه خط و انشعاب تک‌کاناله
دسته‌بندی لوازم جانبی	لوازم جانبی اتصال
نوع لوازم جانبی	اتصال انشعاب
وزن	0.52 kg
مصرف برق	تجهیز غیرفعال، بدون نیاز به منبع تغذیه خارجی

اتصال لایه فیزیکی Modbus RS485

TSXSCA50 یک لوازم جانبی اتصال انشعاب غیرفعال است که برای سیم‌کشی لینک سریال Modbus RS485 طراحی شده است. این واحد از طریق ترمینال‌های پیچی یک نقطه اتصال انشعاب فراهم می‌کند و از پیکربندی‌های توسعه خط و انشعاب تک‌کاناله پشتیبانی می‌کند. این تجهیز برای الزامات ترمینیشن شبکه ارتباطی سریال، دارای ترمیناتور خط RC است.

طراحی غیرفعال، نیاز به توان کمکی را از بین می‌برد و پیوستگی الکتریکی مسیر ارتباطی RS485 را حفظ می‌کند. نصب این تجهیز مستلزم رعایت صحیح قطبیت و مسیریابی مناسب کابل برای حفظ یکپارچگی سیگنال در گذرگاه سریال است.

سؤالات متداول

س: آیا TSXSCA50 به منبع تغذیه خارجی نیاز دارد؟
پ: خیر. TSXSCA50 یک جعبه اتصال انشعاب غیرفعال است و بدون اتصال برق خارجی کار می‌کند.

س: TSXSCA50 از چه پروتکل ارتباطی پشتیبانی می‌کند؟
پ: TSXSCA50 برای ارتباط Modbus از طریق لینک سریال RS485 طراحی شده است.

س: TSXSCA50 از چه نوع اتصال میدانی استفاده می‌کند؟
پ: این واحد برای سیم‌کشی سریال RS485 از اتصالات الکتریکی ترمینال پیچی استفاده می‌کند.

راهنمای نصب در محل

TSXSCA50 را مطابق با شیوه‌های سیم‌کشی شبکه RS485 نصب کنید. قطبیت صحیح سیگنال را بین دستگاه‌های متصل حفظ کنید و از عبور کابل‌های ارتباطی به‌صورت موازی با هادی‌های برق فشارقوی خودداری کنید.

در صورت نیاز طبق طراحی سیستم، از کابل زوج‌تابیده شیلددار مناسب برای شبکه سریال استفاده کنید. شیلد کابل‌ها را طبق روش اتصال به زمین مشخص‌شده برای محیط نصب متصل کنید.

تمام ترمینال‌های پیچی را با گشتاور مناسب محکم کنید و پیش از برق‌دار کردن شبکه ارتباطی، شناسایی ترمینال‌ها را بررسی کنید. محل قرارگیری ترمینیشن شبکه را مطابق الزامات توپولوژی Modbus RS485 تأیید کنید.

---
