TSX3708056DR1

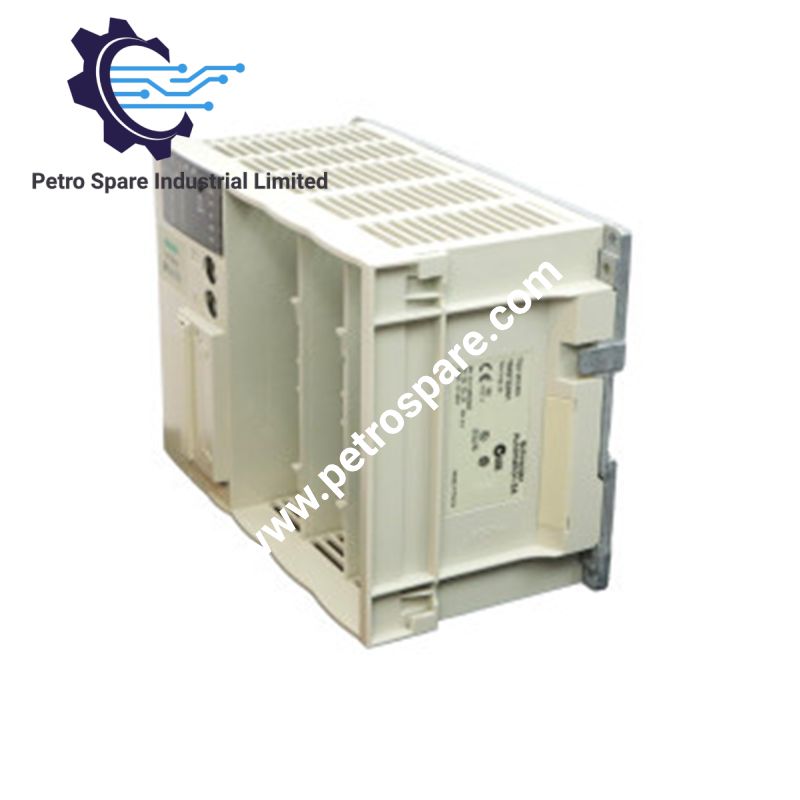

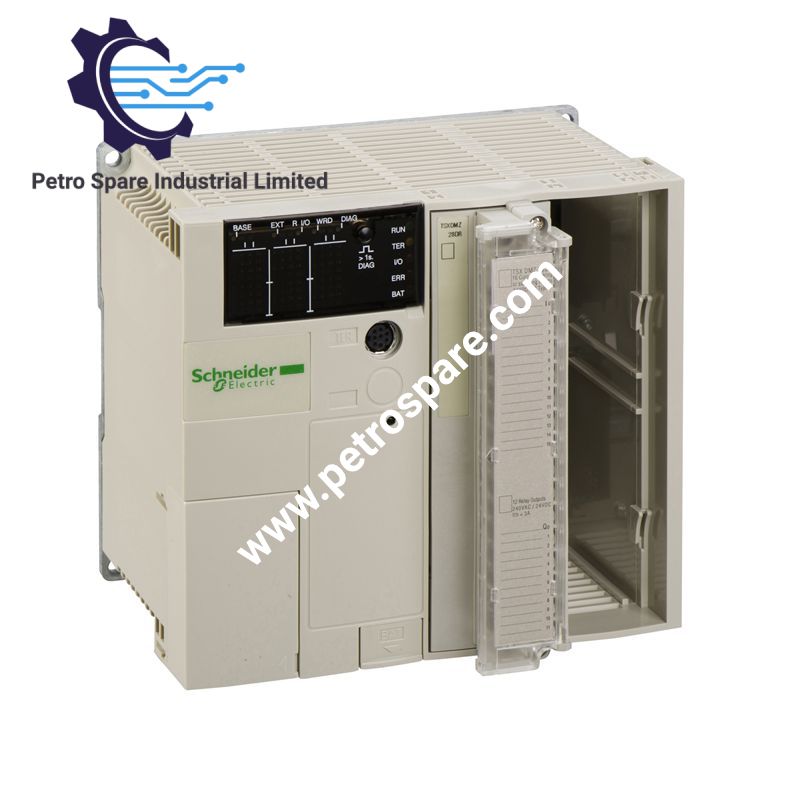

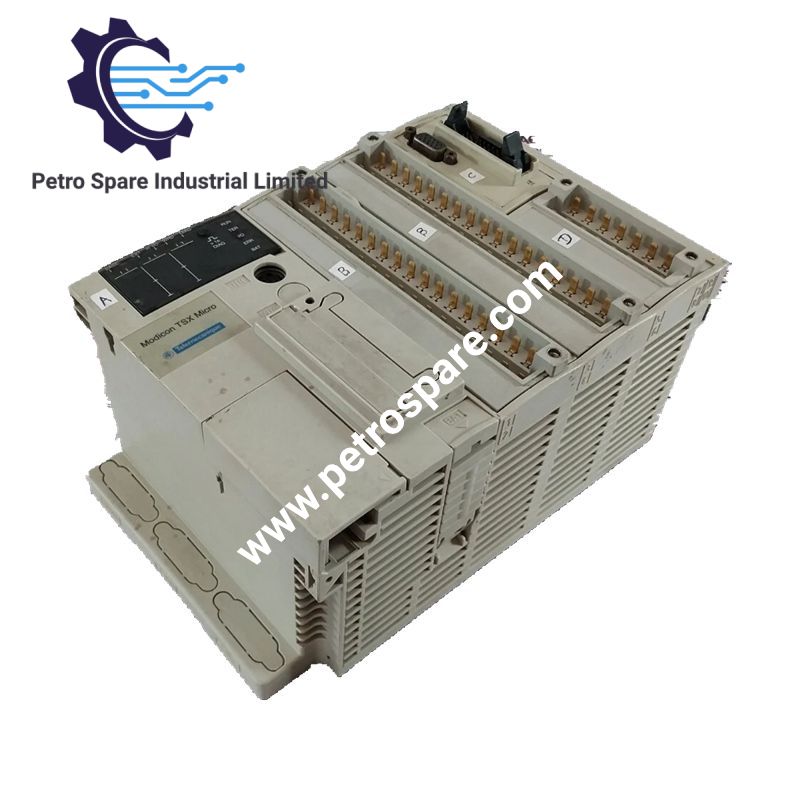

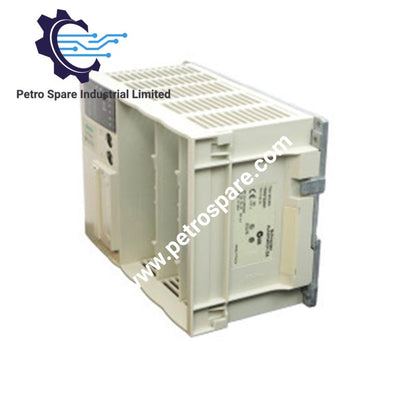

Schneider Electric TSX3708056DR1 که با عنوان TSX3708056DR1 کنترلر پایه ماژولار نیز فهرست شده است، به‌عنوان یک قطعه سخت‌افزاری اختصاصی PLC برای اجرای ورودی/خروجی گسسته و ارتباط سریال در پلتفرم اتوماسیون Modicon TSX Micro عمل می‌کند. این کنترلر شامل ۳۲ ورودی گسسته، ۲۴ خروجی رله و رابط‌های Uni-Telway و Modbus RTU برای کاربردهای کنترل ماشین است.

مشخصات سخت‌افزاری

پارامتر	مشخصات
مدل	TSX3708056DR1
برند	Schneider Electric
مبدأ	فرانسه
نوع محصول	کنترلر پایه ماژولار
سری	پلتفرم اتوماسیون Modicon TSX Micro
وزن	۲٫۷۲ kg
ابعاد	244.9 mm W x 152 mm D x 151 mm H
دمای کاری	۰ تا ۶۰ درجه سانتی‌گراد
مصرف برق	توان ثانویه مفید ۲۴ W
ولتاژ اولیه	100 تا 240 VAC، 90 تا 264 VAC
جریان خروجی	۰٫۵ A
تعداد اسلات‌ها	۳
ورودی‌های گسسته	۳۲ ورودی، 24 VDC
خروجی‌های گسسته	۲۴ خروجی رله
ارتباطات یکپارچه	۱ لینک سریال Uni-Telway با سرعت 19.2 kbit/s؛ ۱ لینک Modbus RTU با سرعت 19.2 kbit/s
RAM داخلی	۱۱ Kwords داده
حافظه فلش	۱۲ Kwords داده
زمان اجرای دستورالعمل	۰٫۲۵ us بولی بدون کارت PCMCIA
مصونیت در برابر قطعی‌های کوتاه‌مدت	۲۰ ms
توابع حفاظتی	حفاظت در برابر اضافه‌بار، حفاظت در برابر اتصال کوتاه

ارتباطات بک‌پلین PLC و معماری ورودی/خروجی

TSX3708056DR1 ساختار پایه ماژولار PLC را با سه اسلات توسعه و پردازش یکپارچه ورودی/خروجی گسسته فراهم می‌کند. این کنترلر یک وظیفه اصلی، یک وظیفه سریع و حداکثر هشت وظیفه رویدادی را اجرا می‌کند. تخصیص حافظه داخلی شامل فضای ذخیره‌سازی داده در RAM و فضای ذخیره‌سازی داده در فلش برای مدیریت برنامه است.

این کنترلر از ارتباط سریال قطعی از طریق لینک‌های Uni-Telway و Modbus RTU با سرعت 19.2 kbit/s پشتیبانی می‌کند. پیکربندی چگالی ورودی/خروجی آن شامل ۳۲ ورودی گسسته 24 VDC و ۲۴ خروجی رله است که از طریق رابط‌های ترمینال پیچی متصل می‌شوند.

در پلتفرم‌های PLC شرکت Schneider Electric، سازگاری فلش میان‌افزار و ارتباط گذرگاه بک‌پلین، نحوه یکپارچه‌سازی ماژول را در معماری TSX Micro تعیین می‌کنند. ماژول‌های توسعه باید با پیکربندی سخت‌افزاری پشتیبانی‌شده TSX Micro و ساختار آدرس‌دهی ارتباطی سازگار باشند.

سؤالات متداول

س: چه نوع ورودی/خروجی‌ای در کنترلر TSX3708056DR1 یکپارچه شده است؟
پ: این کنترلر شامل ۳۲ ورودی گسسته 24 VDC و ۲۴ خروجی رله از طریق رابط ورودی/خروجی گسسته با ترمینال پیچی است.

س: کدام پروتکل‌های ارتباطی در TSX3708056DR1 موجود هستند؟
پ: این کنترلر یک لینک ارتباط سریال Uni-Telway و یک لینک ارتباط سریال Modbus RTU را فراهم می‌کند که هر دو با سرعت 19.2 kbit/s کار می‌کنند.

س: آیا TSX3708056DR1 می‌تواند با سیستم‌های توسعه PLC مدرن Modicon کار کند؟
پ: TSX3708056DR1 به پلتفرم منسوخ‌شده Modicon TSX Micro تعلق دارد. سازگاری آن به معماری سخت‌افزاری موجود TSX Micro و راهکارهای جایگزین پشتیبانی‌شده بستگی دارد.

راهنمای نصب در محل

TSX3708056DR1 را مطابق با الزامات نصب سخت‌افزار Modicon TSX Micro نصب کنید. پیش از اتصال، محدوده منبع تغذیه را بررسی کنید و بین سیم‌کشی برق AC، مدارهای خروجی رله و کابل‌های ارتباطی سطح پایین فاصله مناسب ایجاد کنید.

برای شاسی PLC و شیلدهای کابل ارتباطی از روش‌های مناسب اتصال به زمین استفاده کنید. سیم‌کشی ارتباط سریال باید مطابق روش پیشنهادی مسیریابی کابل انجام شود تا تداخل الکترومغناطیسی کاهش یابد. پیش از راه‌اندازی سیستم، سفت بودن ترمینال‌ها، جاگیری صحیح ماژول و آدرس‌دهی ورودی/خروجی را بررسی کنید.

تولید این کنترلر در 31 دسامبر 2019 متوقف شد و در 22 ژانویه 2021 به وضعیت پایان خدمات رسید. شرکت Schneider Electric جایگزین مستقیمی برای آن تعیین نکرده است.

---
