TM3DQ8T

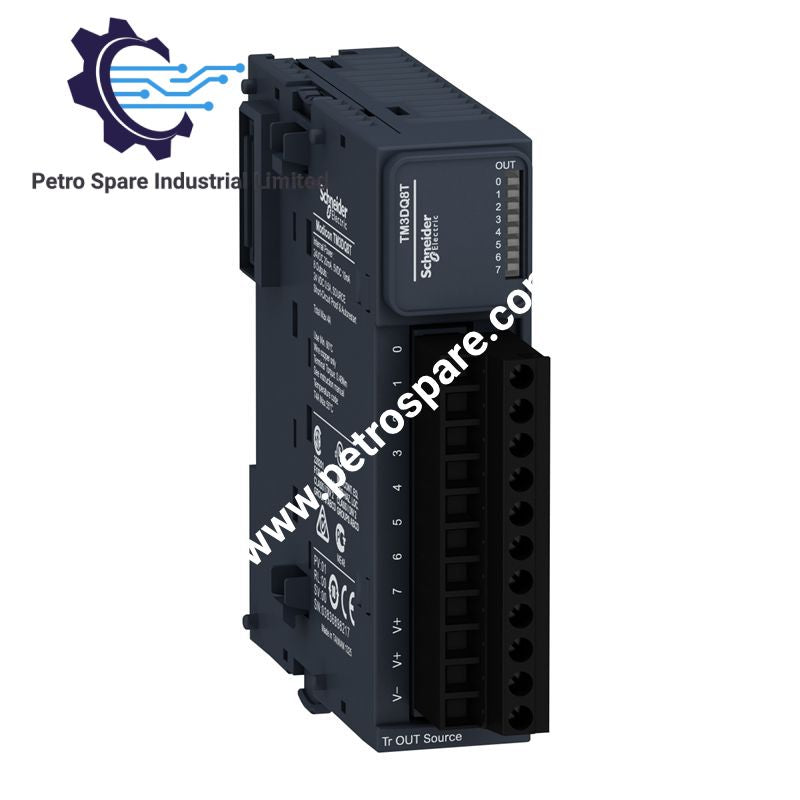

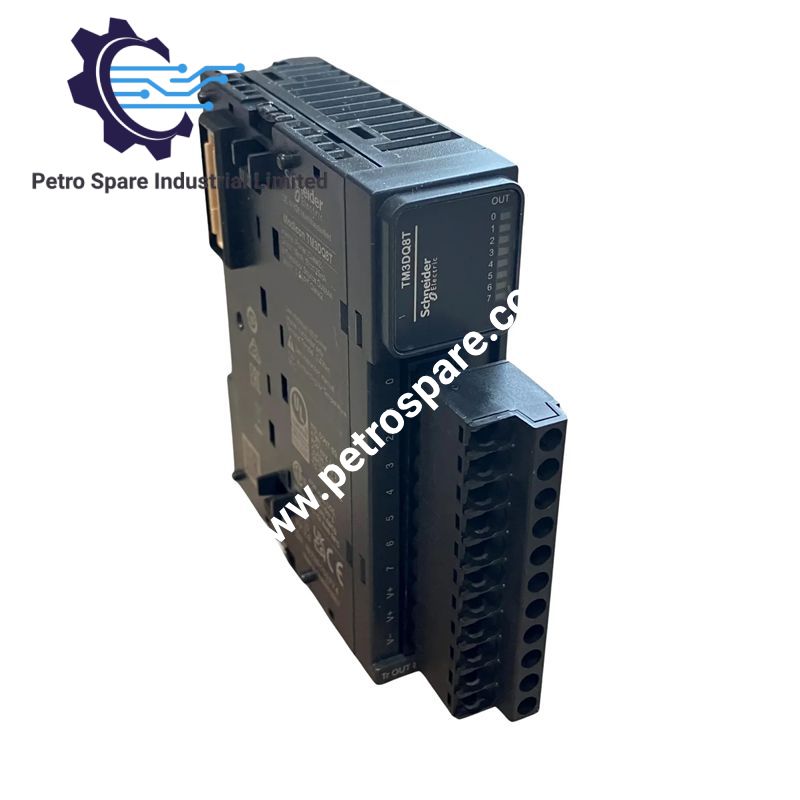

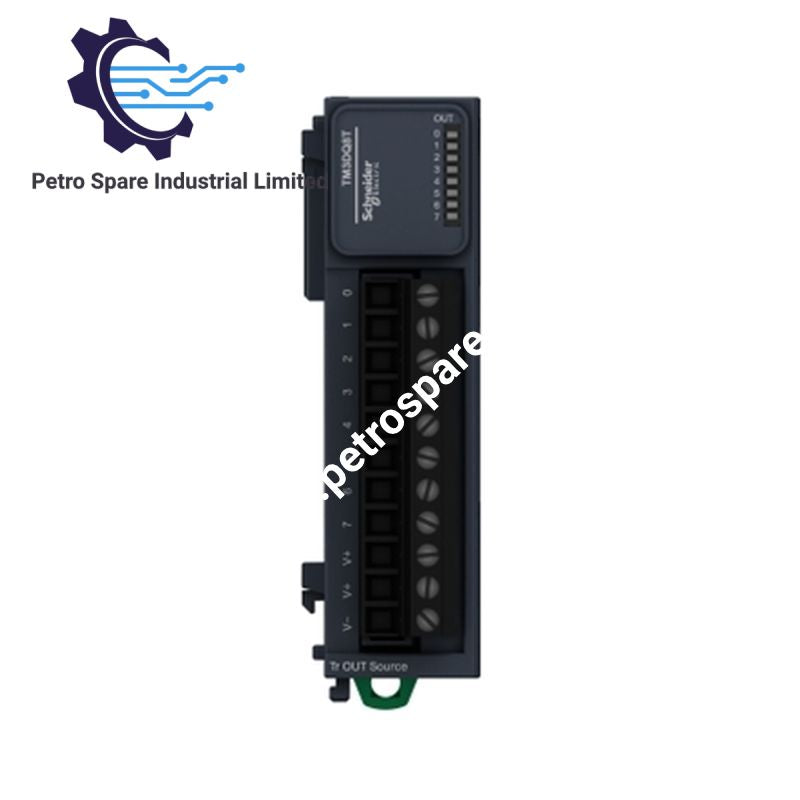

Schneider Electric TM3DQ8T که با عنوان ماژول خروجی گسسته TM3DQ8T نیز فهرست شده است، هشت خروجی ترانزیستوری 24 VDC با منطق مثبت (PNP/منبع) برای کنترلرهای Modicon M221، M241، M251 و M262 فراهم می‌کند. این ماژول بارهای خارجی را از طریق ترمینال‌های پیچی قابل‌جداشدن سوئیچ می‌کند و برق و ارتباطات را از طریق باس توسعه TM3 دریافت می‌کند.

مشخصات سخت‌افزاری

پارامتر	مشخصات
مدل	TM3DQ8T
برند	Schneider Electric
سری محصول	Modicon TM3
نوع محصول	ماژول خروجی گسسته
تعداد خروجی‌ها	8 خروجی ترانزیستوری
منطق خروجی	منطق مثبت (PNP/منبع)
ولتاژ نامی خروجی	24 VDC
جریان خروجی	50 mA برای هر خروجی ترانزیستوری
حداکثر زمان روشن‌شدن	450 us
حداکثر زمان خاموش‌شدن	450 us
حداکثر جریان نشتی	0.1 mA
حداکثر افت ولتاژ	کمتر از 0.4 V
ایزولاسیون بین خروجی‌ها و منطق/باس داخلی	500 VAC
ایزولاسیون بین خروجی‌ها	ایزوله نیست
مصرف جریان باس	20 mA در 5 VDC؛ 10 mA در 24 VDC (مقادیر مشخص‌شده)
اتصال الکتریکی	ترمینال پیچی قابل‌جداشدن، گام 5.08 mm
حداکثر فاصله کابل	30 m با کابل بدون شیلد
نشانگر محلی	1 LED سبز برای هر کانال خروجی
کنترلرهای سازگار	Modicon M221، M241، M251، M262
نحوه نصب	ریل DIN نوع TH35-7.5 یا TH35-15؛ نصب روی پنل با کیت تثبیت
درجه حفاظت	IP20
ابعاد (W x D x H)	27.4 x 84.6 x 90 mm
وزن	0.76 kg
دمای کاری	-10 تا 35 deg C، عمودی؛ -10 تا 55 deg C، افقی
دمای نگهداری	-25 تا 70 deg C
رطوبت نسبی	10-95%، بدون میعان
ارتفاع کاری	تا 2000 m
درجه آلودگی	2
مقاومت در برابر ضربه	15 gn، 11 ms
استانداردها	IEC 61131-2
گواهی‌ها	CE، cULus، UKCA، RCM، EAC، cULus HazLoc
کشور مبدأ	تایوان (TW)
GTIN	3606480611469
ردپای کربن چرخه عمر	62 kg CO2 eq.

سوئیچینگ خروجی PNP و ایزولاسیون باس

TM3DQ8T از خروجی‌های ترانزیستوری نوع منبع استفاده می‌کند تا 24 VDC مثبت را به بارهای متصل سوئیچ کند. حداکثر جریان مشخص‌شده برای هر خروجی 50 mA است و حداکثر افت ولتاژ کمتر از 0.4 V و حداکثر جریان نشتی 0.1 mA است.

مشخصه ایزولاسیون 500 VAC بین خروجی‌ها و منطق/باس داخلی اعمال می‌شود. هشت کانال خروجی از یکدیگر ایزوله نیستند. بارهای خارجی باید مطابق با ظرفیت جریان خروجی و مشخصات الکتریکی تجهیز متصل انتخاب شوند.

این ماژول از طریق باس توسعه TM3 به کنترلرهای سازگار Modicon متصل می‌شود. سیم‌کشی خروجی به ترمینال پیچی قابل‌جداشدن ختم می‌شود و LEDهای سبز جداگانه وضعیت خروجی را نشان می‌دهند.

سؤالات متداول (FAQ)

س: آیا TM3DQ8T می‌تواند مستقیماً یک درایو سرعت متغیر را راه‌اندازی کند؟

پ: این ماژول می‌تواند درایوی مجهز به ورودی جریان یا ولتاژ سازگار را، مطابق مشخصات سازنده، کنترل کند. پیش از اتصال، نوع ورودی درایو، الزامات سوئیچینگ و رابط الکتریکی را بررسی کنید. خروجی ترانزیستوری جایگزین مدار قدرت درایو نیست.

س: آیا هشت کانال خروجی از نظر گالوانیکی از یکدیگر ایزوله هستند؟

پ: خیر. سازنده ایزولاسیون 500 VAC را بین خروجی‌ها و منطق/باس داخلی مشخص کرده است، اما بین کانال‌های خروجی مجزا ایزولاسیونی وجود ندارد.

س: چه شرایط نصبی بر محدوده دمای کاری ماژول تأثیر می‌گذارد؟

پ: محدوده مشخص‌شده برای نصب عمودی -10 تا 35 deg C و برای نصب افقی -10 تا 55 deg C است. هنگام نصب، جهت‌گیری مناسب، تهویه محفظه و فاصله‌های لازم برای سیم‌کشی را رعایت کنید.

راهنمای نصب در محل

1. نصب: ماژول را روی ریل DIN سازگار TH35-7.5 یا TH35-15 نصب کنید یا از کیت مشخص‌شده برای نصب روی پنل استفاده کنید. مکانیزم قفل‌شونده TM3 و رابط باس توسعه را به‌درستی درگیر کنید.
2. اتصال برق و باس: سازگاری کنترلر را بررسی کنید و پیش از برق‌دار کردن سیستم، از جاافتادن کامل رابط باس توسعه اطمینان حاصل کنید.
3. سیم‌کشی خروجی: بارهای میدانی را مطابق آرایش خروجی PNP/منبع به ترمینال‌های پیچی قابل‌جداشدن متصل کنید. از هادی‌هایی در محدوده مشخص‌شده 0.2-2.5 mm2 استفاده کنید.
4. بررسی بار: اطمینان حاصل کنید که هر بار متصل با عملکرد 24 VDC و حداکثر جریان خروجی 50 mA سازگار است. اگر بار از ظرفیت خروجی بیشتر است، از تجهیز رابط مناسب استفاده کنید.
5. مسیرگذاری کابل: در صورت امکان، سیم‌کشی خروجی را از کابل‌های سوئیچینگ ولتاژ بالا و کابل‌های قدرت موتور جدا نگه دارید. حداکثر فاصله مشخص‌شده برای سیم‌کشی خروجی ترانزیستوری بدون شیلد 30 m است.
6. اتصال زمین و شیلدینگ: دستورالعمل‌های اتصال زمین سازنده کنترلر و ماشین را رعایت کنید. در صورت استفاده از کابل‌های میدانی شیلددار، شیلدها را مطابق طراحی نصب و الزامات EMC متصل کنید.
7. راه‌اندازی: سفتی ترمینال‌ها، قطبیت سیم‌کشی میدانی، پیکربندی I/O کنترلر و وضعیت LED کانال‌ها را بررسی کنید. پیش از بازگرداندن ماشین به سرویس، هر خروجی را با بار متصل به آن آزمایش کنید.

---
