TM3DQ32TK

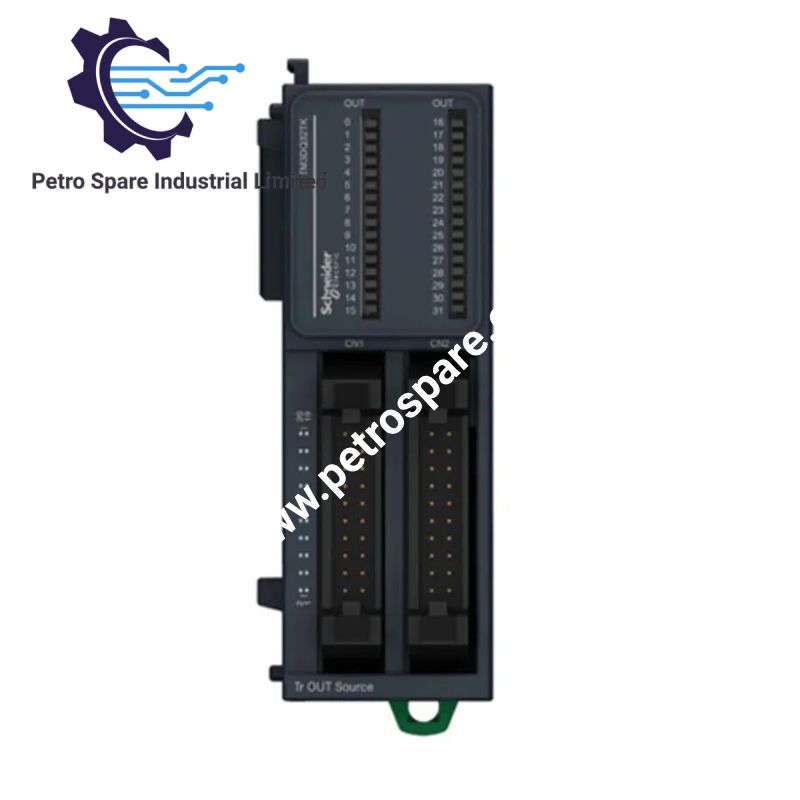

Schneider Electric TM3DQ32TK که با عنوان ماژول خروجی دیجیتال TM3DQ32TK نیز فهرست شده است، 32 خروجی ترانزیستوری با منطق مثبت (PNP/سورس) برای کنترلرهای Modicon M221، M241، M251 و M262 ارائه می‌دهد. این ماژول مدارهای خروجی 24 VDC را از طریق کانکتورهای HE-10 سوئیچ می‌کند و از کنترل درایوهای سرعت متغیر و سایر دستگاه‌های دارای ورودی جریان یا ولتاژ پشتیبانی می‌کند. ماژول از طریق کانکتور توسعه باس TM3 با کنترلر ارتباط برقرار می‌کند و برای هر کانال، نشانگر وضعیت LED ارائه می‌دهد.

مشخصات سخت‌افزاری

پارامتر	مشخصات
مدل	TM3DQ32TK
برند	Schneider Electric
محدوده محصول	Modicon TM3
نوع محصول	ماژول خروجی دیجیتال
مبدأ	تایوان (TW)
تعداد خروجی‌ها	32 خروجی ترانزیستوری
منطق خروجی	منطق مثبت، سورس (PNP)
ولتاژ نامی خروجی	24 VDC
جریان خروجی	100 mA برای هر خروجی ترانزیستوری
حداکثر زمان روشن‌شدن خروجی	450 us
حداکثر زمان خاموش‌شدن خروجی	450 us
حداکثر جریان نشتی	0.1 mA
حداکثر افت ولتاژ	کمتر از 0.4 V
حداکثر بار تنگستن	کمتر از 1.2 W
مصرف جریان باس	5 VDC: معمولاً 5 mA؛ 24 VDC: معمولاً 0 mA، مطابق مشخصات اصلی
منبع تغذیه منطق داخلی	تغذیه‌شده از باس داخلی
ایزولاسیون	500 VAC بین خروجی‌ها و منطق داخلی؛ خروجی‌ها نسبت به یکدیگر ایزوله نیستند
اتصال الکتریکی	کانکتورهای خروجی HE-10
حداکثر فاصله کابل	5 m با کابل خروجی ترانزیستوری بدون شیلد
سیگنال‌دهی محلی	یک LED سبز برای هر کانال خروجی
ابعاد (W x D x H)	33.5 x 81.3 x 90 mm
وزن	0.112 kg
نصب	ریل DIN نوع TH35-15 یا TH35-7.5؛ نصب روی پنل با کیت نصب
درجه حفاظت	IP20
دمای کاری	-10 تا 55 deg C به‌صورت افقی؛ -10 تا 35 deg C به‌صورت عمودی
دمای نگهداری	-25 تا 70 deg C
رطوبت نسبی	10-95٪، بدون میعان
حداکثر ارتفاع کاری	2000 m
مقاومت در برابر ضربه	15 gn به‌مدت 11 ms
گواهی‌ها	CE، cULus، UKCA، RCM، EAC، cULus HazLoc
استانداردها	IEC 61131-2
کنترلرهای سازگار	Modicon M221، M241، M251، M262
نرم‌افزار برنامه‌نویسی	EcoStruxure Machine Expert
مرجع فریم‌ویر	TM3 Digital I/O Modules Firmware V28
GTIN	3606480611513
ردپای کربن چرخه عمر	50 kg CO2 eq.

عملکرد خروجی ترانزیستوری و رابط باس

TM3DQ32TK از خروجی‌های ترانزیستوری نوع سورس برای سوئیچ‌کردن سیگنال‌های مثبت 24 VDC به بارهای متصل استفاده می‌کند. هر کانال از جریان خروجی مشخص‌شده 100 mA پشتیبانی می‌کند؛ این مقدار به الزامات الکتریکی دستگاه متصل و بودجه کلی توان سیستم کنترلر بستگی دارد.

ماژول توان کاری داخلی خود را دریافت می‌کند و از طریق باس توسعه TM3 داده‌ها را مبادله می‌کند. ایزولاسیون اعلام‌شده 500 VAC مدارهای خروجی را از منطق داخلی جدا می‌کند؛ اما ایزولاسیون کانال‌به‌کانال را فراهم نمی‌کند. هر خروجی یک LED سبز وضعیت مستقل دارد تا وضعیت خروجی‌های فرمان‌داده‌شده بررسی شود.

ماژول از طریق کانکتورهای HE-10 به سیم‌کشی خارجی متصل می‌شود. حداکثر فاصله مشخص‌شده برای کابل خروجی ترانزیستوری بدون شیلد 5 m است. دستگاه‌های خارجی باید با آرایش خروجی منطق مثبت و مقادیر نامی الکتریکی ماژول سازگار باشند.

سؤالات متداول (FAQ)

س: آیا TM3DQ32TK می‌تواند مستقیماً یک درایو سرعت متغیر را راه‌اندازی کند؟

پ: بله، مشروط بر اینکه درایو دارای ورودی فرمان جریان یا ولتاژ سازگار باشد و رابط الکتریکی آن با مشخصات خروجی 24 VDC از نوع PNP/سورس ماژول مطابقت داشته باشد. پیش از سیم‌کشی، مشخصات ورودی درایو را بررسی کنید.

س: آیا 32 کانال خروجی از نظر الکتریکی نسبت به یکدیگر ایزوله هستند؟

پ: خیر. ماژول ایزولاسیون 500 VAC بین خروجی‌ها و منطق داخلی را مشخص می‌کند، اما کانال‌های خروجی نسبت به یکدیگر ایزوله نیستند.

س: چه طول کابل و شرایط نصبی باید رعایت شود؟

پ: حداکثر فاصله مشخص‌شده برای سیم‌کشی خروجی ترانزیستوری بدون شیلد 5 m است. ماژول از ریل‌های DIN نوع TH35-15 و TH35-7.5 یا نصب روی پنل با کیت نصب پشتیبانی می‌کند. محدودیت دمایی متناسب با نصب را رعایت کنید: -10 تا 55 deg C به‌صورت افقی یا -10 تا 35 deg C به‌صورت عمودی.

راهنمای نصب در محل

1. نصب: ماژول را روی ریل DIN سازگار با IEC 60715 TH35 نصب کنید یا با استفاده از کیت نصب مشخص‌شده، آن را به پنل محکم کنید. جهت‌گیری صحیح را حفظ کرده و محدودیت دمای کاری مربوطه را رعایت کنید.
2. اتصال باس: کانکتور توسعه TM3 را با کنترلر یا ماژول توسعه مجاور هم‌راستا کرده و درگیر کنید. پیش از اعمال برق، از درگیری مکانیکی صحیح اطمینان حاصل کنید.
3. سیم‌کشی خروجی: دستگاه‌های میدانی را از طریق کانکتورهای HE-10 متصل کنید. قطبیت را بررسی کرده و مطمئن شوید هر بار با خروجی‌های سورس منطق مثبت 24 VDC سازگار است.
4. ارزیابی بار: جریان هر خروجی را در محدوده نامی 100 mA نگه دارید. پیش از راه‌اندازی، بار مجموع، ظرفیت منبع تغذیه خارجی و الزامات ورودی دستگاه متصل را بررسی کنید.
5. مسیریابی کابل: در صورت امکان، سیم‌کشی خروجی را از هادی‌های برق با نویز زیاد جدا نگه دارید. حداکثر فاصله کابل 5 m مشخص‌شده برای سیم‌کشی خروجی ترانزیستوری بدون شیلد را رعایت کنید.
6. اتصال زمین و شیلدینگ: از طرح اتصال زمین کنترلر و تابلو پیروی کنید. شیلد کابل‌ها را مطابق الزامات EMC نصب خاتمه دهید؛ درجه ایزولاسیون خروجی نسبت به منطق را جایگزینی برای اتصال زمین حفاظتی در نظر نگیرید.
7. راه‌اندازی: سازگاری کنترلر را بررسی کرده، فریم‌ویر مربوطه و پیکربندی EcoStruxure Machine Expert را تأیید کنید و هر کانال خروجی را به‌صورت جداگانه آزمایش کنید. برای بررسی وضعیت خروجی هنگام آزمون عملکردی از LEDهای کانال استفاده کنید.
8. محدودیت‌های محیطی: مطمئن شوید حفاظت محفظه IP20 برای محل نصب مناسب است. هرجا حفاظت در برابر گردوغبار، رطوبت یا تماس تصادفی لازم است، محفظه مناسب فراهم کنید.

---
