TM3DQ16TK

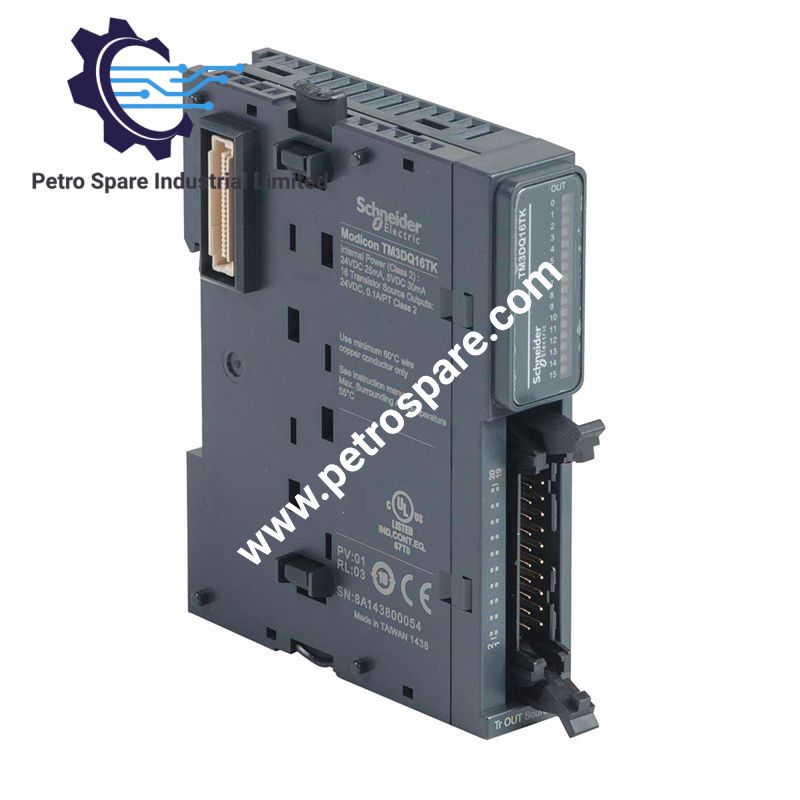

ماژول Schneider Electric TM3DQ16TK که با عنوان ماژول خروجی گسسته TM3DQ16TK نیز فهرست شده است، 16 خروجی ترانزیستوری PNP با منطق مثبت را برای کنترل سیگنال 24 VDC در سیستم‌های ورودی/خروجی توسعه‌ای Modicon TM3 فراهم می‌کند. این ماژول از طریق گذرگاه توسعه به کنترلرهای منطقی سازگار Modicon M221، M241، M251 و M262 متصل می‌شود و برای سیم‌کشی خروجی از کانکتورهای HE-10 استفاده می‌کند. هر کانال خروجی دارای یک LED وضعیت سبز برای نمایش محلی است.

مشخصات سخت‌افزاری

پارامتر	مشخصات
مدل	TM3DQ16TK
برند	Schneider Electric
سری محصول	Modicon TM3
نوع محصول	ماژول خروجی گسسته
کشور مبدأ	تایوان (TW)
تعداد خروجی‌ها	16 خروجی ترانزیستوری
منطق خروجی	منطق مثبت (PNP/منبع‌دهنده)
ولتاژ خروجی	24 VDC
جریان خروجی	100 mA برای هر خروجی ترانزیستوری
حداکثر زمان پاسخ خروجی	450 us روشن / 450 us خاموش
حداکثر جریان نشتی	0.1 mA
حداکثر افت ولتاژ	کمتر از 0.4 V
مصرف جریان گذرگاه داخلی	20 mA در 5 VDC؛ 10 mA در 24 VDC (مقادیر کاری مشخص‌شده)
ایزولاسیون خروجی از منطق داخلی	500 VAC
ایزولاسیون خروجی از منبع تغذیه	1500 VAC
ایزولاسیون کانال از گذرگاه	500 VAC
اتصال الکتریکی	کانکتور HE-10
حداکثر طول کابل خروجی	5 m، کابل بدون شیلد
سیگنال‌دهی محلی	یک LED سبز برای هر کانال
ابعاد (W x D x H)	21.4 x 81.3 x 90 mm
وزن	0.72 kg
دمای کاری	-10 تا 55 deg C افقی؛ -10 تا 35 deg C عمودی
دمای نگهداری	-25 تا 70 deg C
رطوبت نسبی	10-95٪، بدون میعان
درجه حفاظت	IP20
نصب	ریل DIN نوع TH35-15 / TH35-7.5 یا نصب روی پنل با کیت تثبیت
کنترلرهای سازگار	Modicon M221، M241، M251، M262
استانداردها	IEC 61131-2
گواهی‌ها	CE، cULus، UKCA، RCM، EAC، cULus HazLoc
GTIN	3606480611506
ردپای کربن چرخه عمر	61 kg CO2 eq.

ویژگی‌های خروجی ترانزیستوری PNP

TM3DQ16TK سیگنال‌های میدانی 24 VDC را با استفاده از 16 خروجی ترانزیستوری منبع‌دهنده سوئیچ می‌کند. هر کانال حداکثر جریان خروجی 100 mA را پشتیبانی می‌کند و حداکثر زمان پاسخ روشن/خاموش آن 450 us است. حداکثر جریان نشتی 0.1 mA و حداکثر افت ولتاژ خروجی کمتر از 0.4 V است.

کانکتور خروجی HE-10 رابط الکتریکی تجهیزات میدانی را فراهم می‌کند. حداکثر طول مشخص‌شده برای کابل خروجی بدون شیلد 5 m است. کاربردها باید در محدوده جریان مجاز هر کانال و پیکربندی منطق خروجی کنترلر باقی بمانند.

این ماژول از گذرگاه توسعه Modicon TM3 برای تبادل داده و دریافت توان داخلی استفاده می‌کند. سازوکار اتصال قفل‌شونده آن، یکپارچه‌سازی فیزیکی با ماژول‌های سازگار TM3 و کنترلرهای منطقی Modicon را پشتیبانی می‌کند.

سؤالات متداول (FAQ)

س: کدام کنترلرهای Modicon با TM3DQ16TK سازگار هستند؟

پ: این ماژول به‌عنوان سازگار با کنترلرهای Modicon M221، M241، M251 و M262 فهرست شده است. پیش از نصب، سازگاری مدل کنترلر، میان‌افزار و نرم‌افزار مهندسی را تأیید کنید.

س: محدودیت‌های جریان خروجی و زمان پاسخ چیست؟

پ: هر خروجی ترانزیستوری تا 100 mA را پشتیبانی می‌کند. حداکثر زمان پاسخ مشخص‌شده برای روشن‌شدن و خاموش‌شدن، 450 us است. بار باید در محدوده نامی کانال باقی بماند.

س: چه محدودیت‌هایی برای ایزولاسیون و طول کابل اعمال می‌شود؟

پ: مشخصات، ایزولاسیون 500 VAC بین خروجی‌ها و منطق داخلی، 1500 VAC بین خروجی‌ها و منبع تغذیه و 500 VAC بین کانال‌ها و گذرگاه را اعلام می‌کند. حداکثر طول مشخص‌شده کابل خروجی با استفاده از کابل بدون شیلد 5 m است.

راهنمای نصب میدانی

1. نصب: ماژول را روی ریل DIN نوع TH35-15 یا TH35-7.5 مطابق با IEC 60715 نصب کنید یا از کیت تثبیت مشخص‌شده برای نصب روی پنل استفاده کنید. سازوکار اتصال قفل‌شونده را با ماژول‌های سازگار مجاور درگیر کنید.
2. ایزوله‌کردن برق: پیش از سیم‌کشی یا جداکردن ماژول، برق کنترل را قطع کنید. رویه‌های سازنده کنترلر و سیستم را برای نصب ایمن رعایت کنید.
3. سیم‌کشی خروجی: بارهای میدانی را از طریق رابط HE-10 متصل کنید. منطق PNP/منبع‌دهنده را بررسی کنید و مطمئن شوید هر بار در محدوده نامی 24 VDC و 100 mA برای هر کانال باقی می‌ماند.
4. مسیریابی کابل: طول کابل‌های خروجی را در محدوده حداکثر مشخص‌شده 5 m نگه دارید. در صورت امکان، سیم‌های سیگنال را از هادی‌های جریان بالا و منابع نویز سوئیچینگ دور نگه دارید.
5. اتصال زمین و شیلد: طراحی اتصال زمین کنترلر و ماشین را رعایت کنید. کابل خروجی مشخص‌شده بدون شیلد است؛ بدون بررسی مستندات نصب مربوطه، الزامات سیم‌کشی شیلددار را جایگزین نکنید.
6. شرایط محیطی: حد دمایی مربوط به جهت نصب را حفظ کنید. محفظه حفاظت IP20 فراهم می‌کند؛ بنابراین ماژول را در محفظه‌ای متناسب با شرایط محیطی محل نصب قرار دهید.
7. راه‌اندازی: پیش از بازگرداندن تجهیزات به سرویس، ارتباط گذرگاه، تخصیص کانال‌های خروجی، جریان بار و LEDهای وضعیت سبز کانال‌ها را بررسی کنید.

---
