TM3DQ16TG

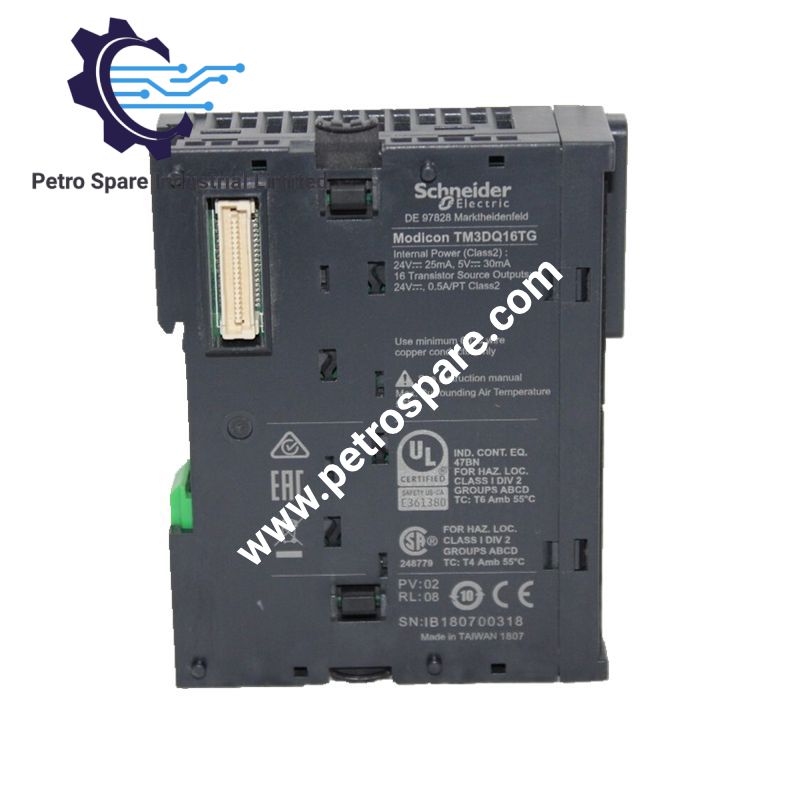

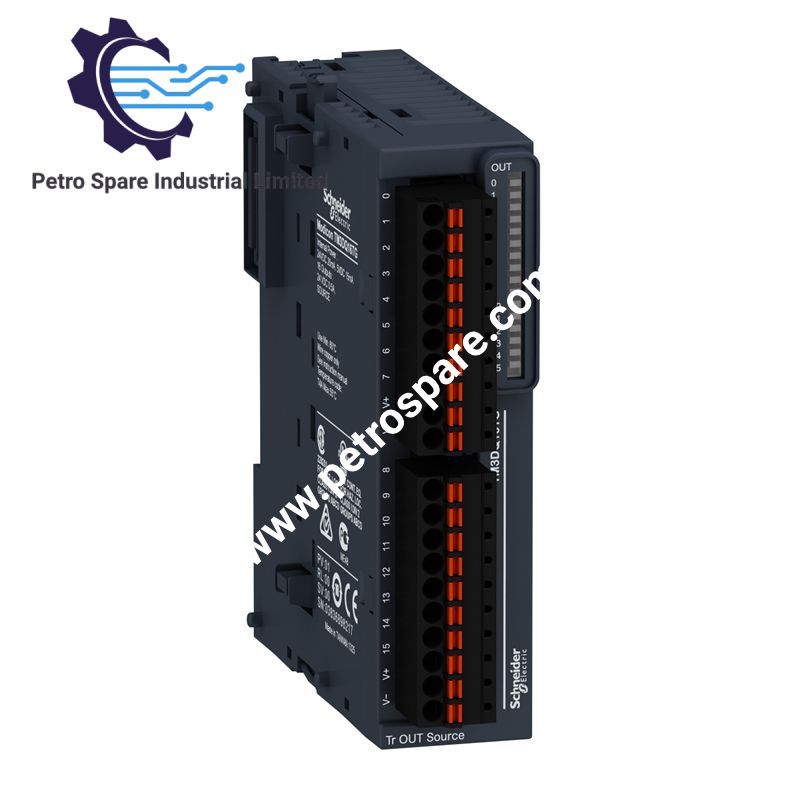

ماژول Schneider Electric TM3DQ16TG که با عنوان ماژول خروجی گسسته TM3DQ16TG نیز فهرست شده است، ۱۶ خروجی سورس ترانزیستوری PNP برای کنترل دستگاه‌های خارجی از طریق کنترلرهای Modicon M221، M241، M251 و M262 ارائه می‌دهد. این ماژول با ولتاژ 24 VDC کار می‌کند و برای توزیع داخلی برق و داده از یک کانکتور باس استفاده می‌کند. ترمینال‌های فنری جداشدنی، اتصالات سیم‌کشی میدانی را فراهم می‌کنند و LEDهای سبز مجزا وضعیت خروجی را نشان می‌دهند.

مشخصات سخت‌افزاری

پارامتر	مشخصات
مدل	TM3DQ16TG
برند	Schneider Electric
محدوده محصول	Modicon TM3
نوع محصول	ماژول خروجی گسسته
وزن	0.11 kg
ابعاد	27.4 x 84.6 x 90 mm (W x D x H)
دمای کار	-10 تا 35 deg C (عمودی)؛ -10 تا 55 deg C (افقی)
مصرف برق	تغذیه‌شده از باس داخلی؛ مصرف جریان معمول 5 mA در 5 VDC و 10 mA در 24 VDC اعلام شده است
تعداد خروجی‌ها	16 خروجی ترانزیستوری
منطق خروجی	منطق مثبت (سورس PNP)
ولتاژ خروجی	24 VDC
جریان خروجی	500 mA برای هر خروجی ترانزیستوری
زمان پاسخ خروجی	حداکثر 450 us، برای روشن و خاموش شدن
حداکثر جریان نشتی	0.1 mA
حداکثر افت ولتاژ	کمتر از 0.4 V
ایزولاسیون خروجی نسبت به باس	500 VAC
ایزولاسیون خروجی نسبت به منبع تغذیه	1500 VAC
اتصال الکتریکی	ترمینال فنری جداشدنی، با گام 3.81 mm
حداکثر طول کابل بدون شیلد	30 m
درجه حفاظت	IP20
نصب	ریل DIN نوع TH35-7.5 یا TH35-15، یا نصب روی پنل با کیت تثبیت
دمای نگهداری	-25 تا 70 deg C
رطوبت نسبی	10-95%، بدون میعان
استانداردها	IEC 61131-2
گواهی‌ها	CE، cULus، UKCA، RCM، EAC، cULus HazLoc
GTIN	3606480611490
ردپای کربنی چرخه عمر	34 kg CO2 eq.

معماری خروجی PNP و یکپارچه‌سازی با PLC

ماژول TM3DQ16TG از خروجی‌های ترانزیستوری با منطق مثبت برای سوئیچ‌کردن منبع تغذیه مثبت به بارهای متصل استفاده می‌کند. هر کانال از جریان خروجی مشخص‌شده تا 500 mA پشتیبانی می‌کند. جریان بار متصل، ولتاژ منبع تغذیه و بارگذاری کلی سیستم باید در محدوده‌های سخت‌افزاری مربوطه باقی بمانند.

این ماژول از طریق باس توسعه TM3 به کنترلرهای سازگار Modicon M221، M241، M251 و M262 متصل می‌شود. باس، برق و داده داخلی را بین ماژول‌های مونتاژشده توزیع می‌کند. EcoStruxure Machine Expert از برنامه‌نویسی کنترلر و پیکربندی سیستم I/O توسعه‌یافته پشتیبانی می‌کند.

هر خروجی دارای LED سبز وضعیت مجزا است. درجه ایزولاسیون 500 VAC بین کانال‌ها و باس و درجه ایزولاسیون 1500 VAC بین خروجی و منبع تغذیه، مشخصاتی جداگانه هستند و نباید معادل یکدیگر در نظر گرفته شوند.

سؤالات متداول (FAQ)

س: حداکثر جریان هر کانال خروجی چقدر است؟

پ: حداکثر جریان خروجی ترانزیستوری مشخص‌شده، 500 mA برای هر کانال است. پیش از اتصال چند خروجی به دستگاه‌های خارجی، نیازهای بار و محدودیت‌های بارگذاری مربوط به ماژول را بررسی کنید.

س: کدام کنترلرهای PLC از TM3DQ16TG پشتیبانی می‌کنند؟

پ: این ماژول به‌عنوان سازگار با کنترلرهای منطقی Modicon M221، M241، M251 و M262 فهرست شده است. پیش از نصب، پیکربندی کنترلر و سازگاری میان‌افزار را تأیید کنید.

س: آیا TM3DQ16TG را می‌توان روی ریل DIN نصب کرد؟

پ: بله. این ماژول از ریل‌های TH35-7.5 و TH35-15 مطابق با IEC 60715 پشتیبانی می‌کند. نصب روی پنل نیز با استفاده از کیت تثبیت مناسب امکان‌پذیر است.

راهنمای نصب در محل

1. پیش از نصب ماژول یا سیم‌کشی ترمینال‌های خروجی، منابع تغذیه کنترلر و بار خارجی را ایزوله کنید.
2. ماژول را روی ریل DIN یا پنل سازگار نصب کنید و سازوکار قفل‌شونده TM3 را مطابق دستورالعمل سازنده درگیر کنید.
3. ماژول را به باس توسعه کنترلر متصل کنید و مطمئن شوید کانکتورهای باس کاملاً در جای خود قرار گرفته‌اند.
4. هر خروجی PNP را مطابق تخصیص ترمینال در برگه دستورالعمل رسمی سیم‌کشی کنید. پیش از برق‌دار کردن مدار، قطبیت منبع تغذیه بار و مرجع مشترک را تأیید کنید.
5. از هادی‌هایی در محدوده مشخص‌شده 0.14-1.5 mm2 استفاده کنید. هر اتصال ترمینال فنری را محکم کنید و رشته‌های بدون روکش هادی را بررسی کنید.
6. در صورت امکان، سیم‌کشی خروجی را از هادی‌های برق با نویز زیاد جدا نگه دارید. برای به حداقل رساندن تداخل الکترومغناطیسی، اصول مناسب شیلدینگ و اتصال به زمین را به کار ببرید.
7. نصب را در محدوده‌های مجاز دمای محیط، رطوبت و طول کابل نگه دارید. حداکثر طول مشخص‌شده برای کابل خروجی بدون شیلد 30 m است.
8. پس از برق‌دار کردن، نمایش LED هر کانال را بررسی کنید و مطمئن شوید دستگاه میدانی مربوطه مطابق فرمان PLC سوئیچ می‌شود.
9. برای تخصیص ترمینال‌ها، محدودیت‌های بار و الزامات راه‌اندازی، به دیتاشیت رسمی محصول و برگه دستورالعمل مراجعه کنید.

---
