TM3DI16

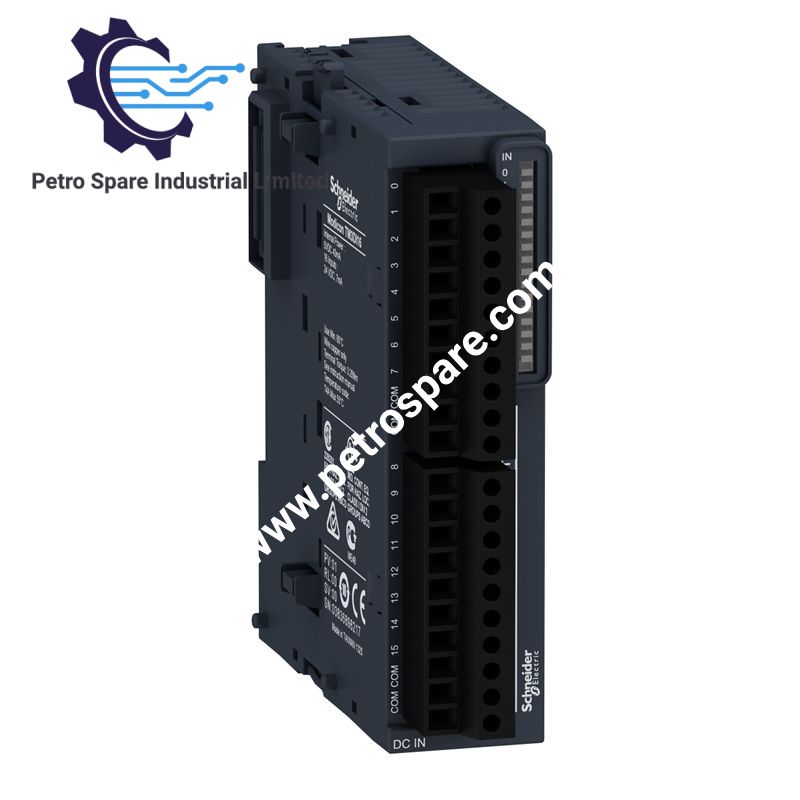

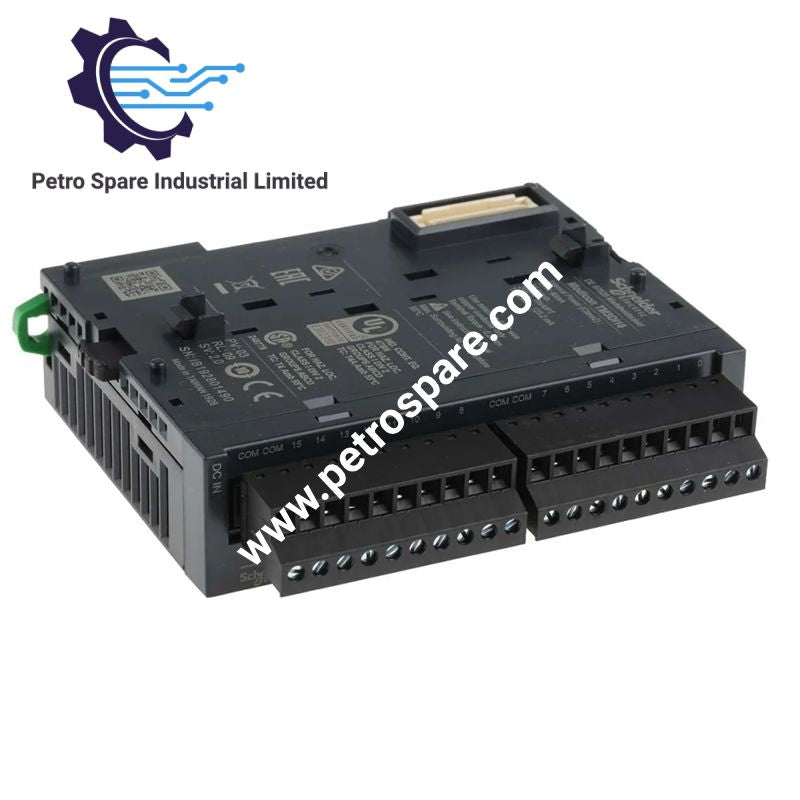

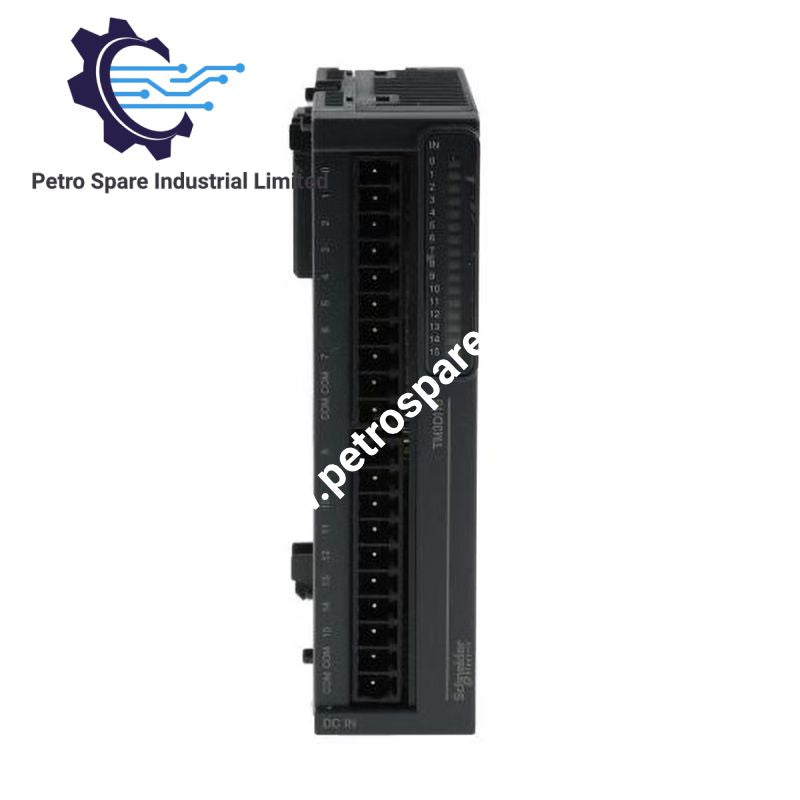

ماژول Schneider Electric TM3DI16 (ماژول ورودی دیجیتال TM3DI16) که برای دریافت سیگنال‌های دیجیتال 24 VDC در سیستم I/O توسعه‌یافته Modicon TM3 پیکربندی شده است، 16 ورودی منطقی برای کنترلرهای Modicon M221، M241، M251 و M262 فراهم می‌کند. ورودی‌ها از منطق سینک یا سورس و مشخصه‌های نوع 3 استاندارد IEC 61131-2 پشتیبانی می‌کنند.

مشخصات سخت‌افزاری

پارامتر	مشخصات
مدل	TM3DI16
برند	Schneider Electric
نوع محصول	ماژول ورودی دیجیتال
سری	Modicon TM3
کنترلرهای سازگار	Modicon M221، M241، M251، M262
تعداد ورودی‌ها	16
ولتاژ ورودی	24 VDC
منطق ورودی	سینک یا سورس
نوع ورودی	IEC 61131-2 نوع 3
جریان ورودی	7 mA
ولتاژ حالت 1	15-28.8 VDC
ولتاژ حالت 0	0-5 VDC
جریان حالت 1	>= 2.5 mA
جریان حالت 0	<= 1 mA
امپدانس ورودی	3.4 kOhm
حداکثر زمان پاسخ	4 ms روشن‌شدن / 4 ms خاموش‌شدن
مصرف جریان معمول	34 mA در 5 VDC
تغذیه حسگر	19.2-28.8 VDC
اتصال الکتریکی	ترمینال پیچی قابل جدا شدن، گام 3.81 mm
ایزولاسیون کانال از باس	500 VAC
نشانگر سیگنال	1 LED سبز برای هر کانال ورودی
حداکثر فاصله کابل	50 m با کابل بدون شیلد برای ورودی‌های معمولی
نصب	ریل DIN نوع TH35-15 یا TH35-7.5؛ صفحه یا پنل
ابعاد	27.4 x 84.6 x 90 mm
وزن	0.1 kg
دمای کار	-10 تا 35 deg C به‌صورت عمودی؛ -10 تا 55 deg C به‌صورت افقی
دمای نگهداری	-25 تا 70 deg C
درجه حفاظت	IP20
استانداردها	IEC 61131-2
گواهی‌ها	CE، cULus، UKCA، RCM، EAC، cULus HazLoc
مصرف توان	34 mA در 5 VDC به‌صورت معمول

ارتباط باس TM3 و مشخصه‌های I/O

TM3DI16 توان داخلی خود را از طریق باس TM3 دریافت می‌کند و برای توزیع داده و توان میان ماژول‌های TM3 مونتاژشده و کنترلر، از کانکتور توسعه باس استفاده می‌کند. 16 کانال ورودی، سیگنال‌های 24 VDC را با منطق سینک یا سورس می‌پذیرند. هر کانال دارای نشانگر LED سبز محلی است. این ماژول بین کانال‌های ورودی و باس داخلی، ایزولاسیون 500 VAC فراهم می‌کند.

اتصال ترمینالی قابل جدا شدن، سیم‌کشی میدانی را امکان‌پذیر می‌کند و مکانیزم قفل‌شونده TM3، اتصال مکانیکی میان ماژول‌های توسعه مجاور را فراهم می‌سازد. حداکثر فاصله کابل مشخص‌شده، یعنی 50 m، برای ورودی‌های معمولی با استفاده از کابل بدون شیلد اعمال می‌شود.

سؤالات متداول (FAQ)

س: TM3DI16 با کدام پلتفرم‌های کنترلی سازگار است؟
پ: این ماژول برای کنترلرهای منطقی Modicon M221، M241، M251 و M262 مشخص شده است.

س: TM3DI16 چه سیگنال ورودی‌ای را می‌پذیرد؟
پ: این ماژول 16 ورودی دیجیتال 24 VDC با منطق سینک یا سورس فراهم می‌کند. سازگاری با نوع 3 استاندارد IEC 61131-2 نیز مشخص شده است.

س: ماژول چگونه نصب و متصل می‌شود؟
پ: این ماژول را می‌توان روی ریل DIN نوع TH35-15 یا TH35-7.5 مطابق IEC 60715، یا روی صفحه یا پنل با کیت تثبیت نصب کرد. اتصالات میدانی با استفاده از ترمینال پیچی قابل جدا شدن انجام می‌شوند.

راهنمای نصب میدانی

• ماژول را روی ریل DIN پشتیبانی‌شده مطابق IEC 60715 یا آرایش تثبیت پنل مورد تأیید نصب کنید.
• ماژول را با درگیرشدن کامل اتصال قفل‌شونده و اتصال توسعه باس TM3 مشخص‌شده نصب کنید.
• مدارهای ورودی 24 VDC را مطابق پیکربندی سینک یا سورس انتخاب‌شده سیم‌کشی کنید.
• سیم‌کشی ورودی‌های دیجیتال را از کابل‌های تغذیه ولتاژبالا و هادی‌های کلیدزنی با نویز زیاد جدا نگه دارید.
• در مکان‌هایی که سیم‌کشی میدانی در معرض تداخل الکترومغناطیسی است، از روش‌های مناسب شیلدینگ و اتصال زمین کابل استفاده کنید.
• هنگام استفاده از کابل بدون شیلد، از تجاوز فاصله کابل ورودی‌های معمولی از 50 m مشخص‌شده خودداری کنید.
• پیش از برق‌دار کردن مدار، قطبیت ورودی، ولتاژ تغذیه حسگر و شناسایی ترمینال‌ها را بررسی کنید.
• شرایط محیطی مشخص‌شده، از جمله الزامات نصب IP20 و درجه آلودگی 2، را رعایت کنید.
• هنگام راه‌اندازی، مطمئن شوید LEDهای سبز کانال‌ها با وضعیت‌های مورد انتظار ورودی‌های میدانی مطابقت دارند.

---
