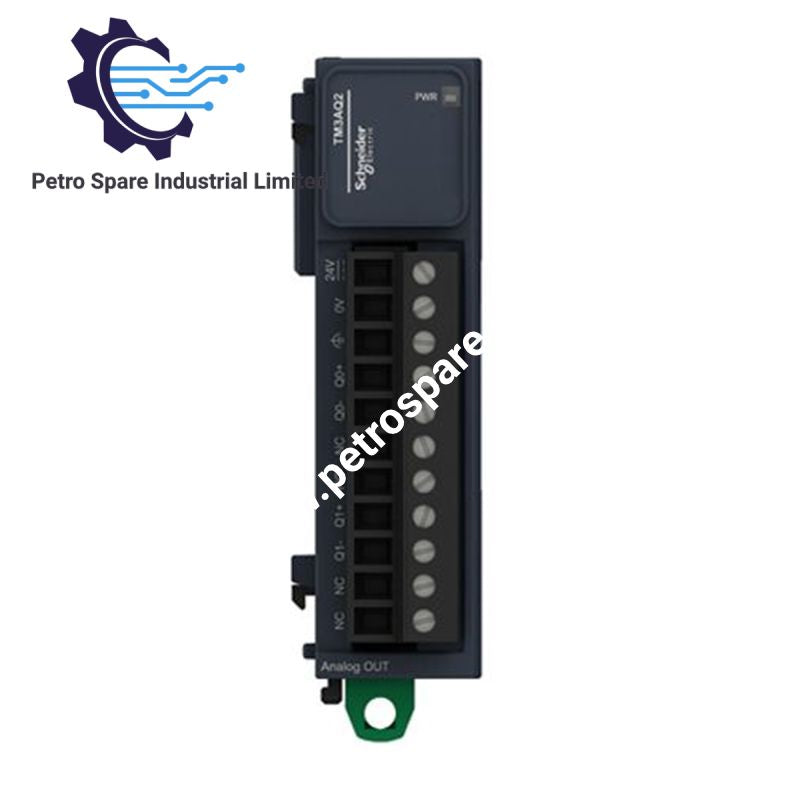

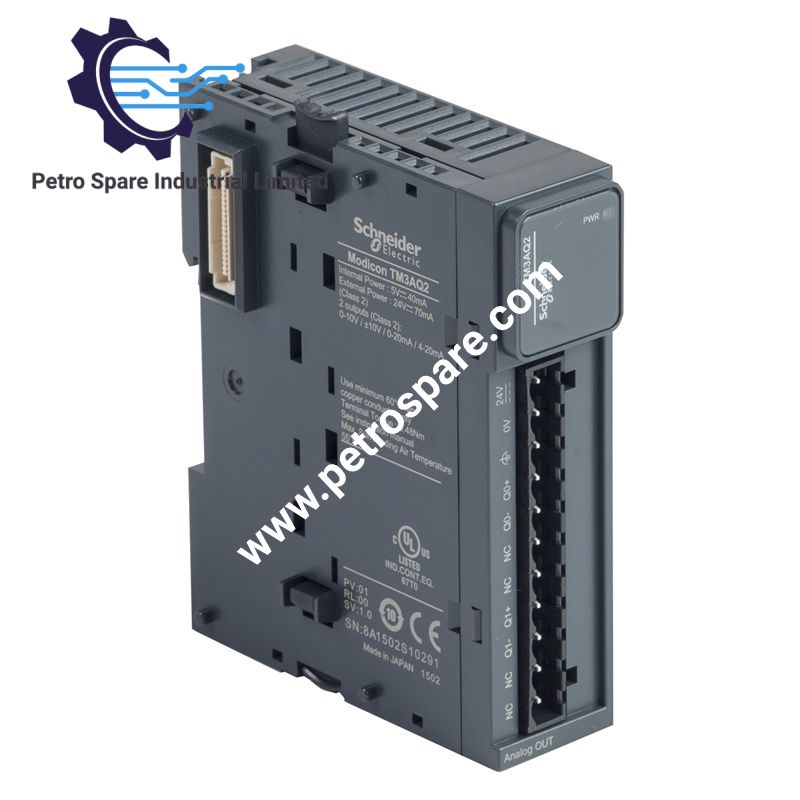

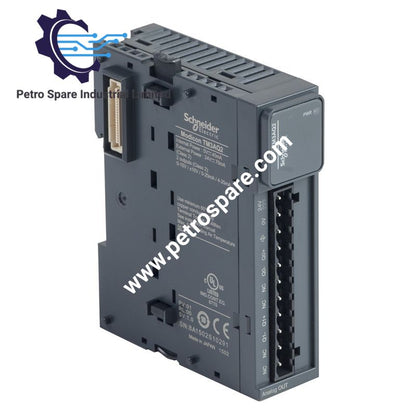

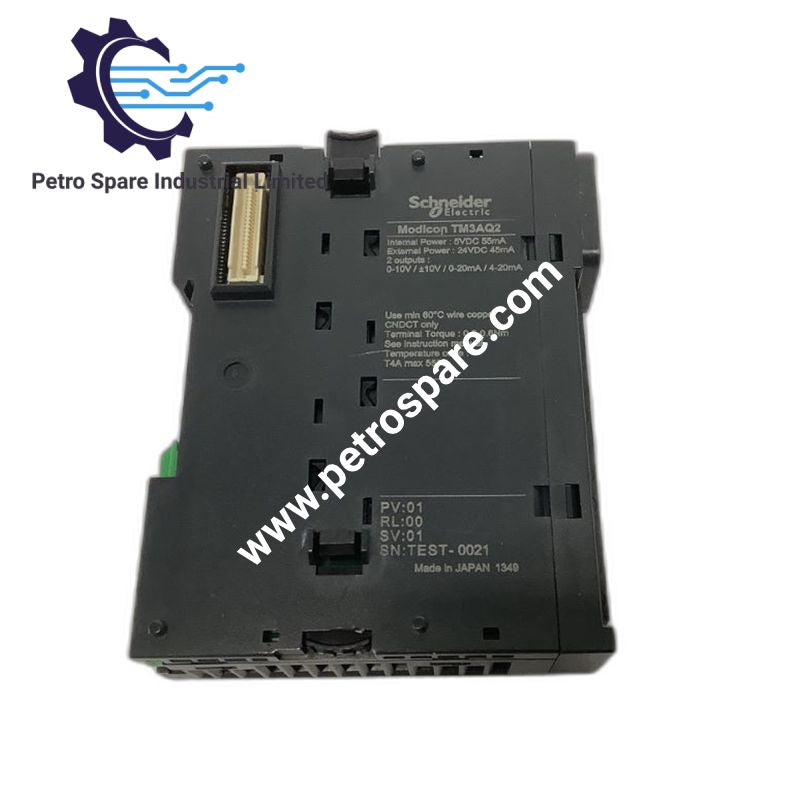

TM3AQ2

ماژول Schneider Electric TM3AQ2 (ماژول خروجی آنالوگ TM3AQ2) که برای تولید سیگنال‌های جریان و ولتاژ آنالوگ در سیستم‌های ورودی/خروجی توسعه‌ای Modicon TM3 پیکربندی شده است، دو خروجی قابل‌پیکربندی برای کنترلرهای Modicon M221، M241، M251 و M262 ارائه می‌دهد. این ماژول از سیگنال‌های 4-20 mA، 0-20 mA، 0-10 V و -10 تا 10 V از طریق ترمینال‌های پیچی قابل‌جدا شدن پشتیبانی می‌کند.

مشخصات سخت‌افزاری

پارامتر	مشخصات
مدل	TM3AQ2
برند	Schneider Electric
سری	Modicon TM3
نوع محصول	ماژول خروجی آنالوگ
خروجی‌های آنالوگ	2
کنترلرهای سازگار	Modicon M221، M241، M251، M262
انواع خروجی	4-20 mA، 0-20 mA، 0-10 V، -10 تا 10 V
رزولوشن	12 بیت؛ 11 بیت + علامت
زمان پایدارسازی	1 ms
زمان تبدیل	1 ms + 1 ms به‌ازای هر کانال + 1 زمان چرخه کنترلر
دقت مطلق	+/- 0.1 %FS در 25 deg C؛ +/- 1 %FS
دقت تکرارپذیری	+/- 0.4 %FS
ریپل خروجی	20 mV
هم‌شنوی	<= 1 LSB
امپدانس بار ولتاژ	1 kOhm
امپدانس بار جریان	300 Ohm
عایق‌بندی	1500 V AC بین خروجی و تغذیه؛ 500 V AC بین خروجی و منطق داخلی
ولتاژ تغذیه	24 VDC
مصرف جریان	70 mA در 24 VDC، با بار کامل
مصرف بدون بار	30 mA در 24 VDC؛ 35 mA در 5 VDC
اتصال الکتریکی	ترمینال پیچی قابل‌جدا شدن، با گام 5.08 mm
نوع کابل	زوج‌های به‌هم‌تابیده و شیلددار، کابل خروجی < 30 m
نحوه نصب	ریل DIN از نوع TH35-15 یا TH35-7.5؛ نصب روی صفحه یا پنل با کیت تثبیت
ابعاد	23.6 mm عرض x 70 mm عمق x 90 mm ارتفاع
وزن	0.115 kg
دمای کاری	-10 تا 55 deg C به‌صورت افقی؛ -10 تا 35 deg C به‌صورت عمودی
دمای نگهداری	-25 تا 70 deg C
درجه حفاظت	IP20
رطوبت	10-95 % RH، بدون میعان
ارتفاع کاری	0-2000 m
استانداردها	IEC 61131-2
گواهی‌ها	CE، UKCA، RCM، EAC، cULus، cULus HazLoc
مبدأ	ژاپن
ردپای کربن چرخه عمر	42 kg CO2 eq.

ویژگی‌های سیگنال خروجی آنالوگ TM3

TM3AQ2 فرمان‌های کنترلر را به دو کانال خروجی آنالوگ تبدیل می‌کند. هر کانال را می‌توان برای عملکرد جریان یا ولتاژ پیکربندی کرد. مقادیر LSB فهرست‌شده عبارت‌اند از 2.44 mV برای 0-10 V، مقدار 4.88 mV برای -10 تا 10 V، مقدار 4.88 uA برای 0-20 mA و مقدار 3.91 uA برای 4-20 mA.

عایق‌بندی بین خروجی و تغذیه دارای مقدار نامی 1500 V AC است، درحالی‌که عایق‌بندی بین خروجی و منطق داخلی دارای مقدار نامی 500 V AC است. این ماژول غیرخطی‌بودن +/- 0.01 %FS و تغییرات دمایی +/- 0.006 %FS/deg C را مشخص می‌کند.

مجموعه توسعه TM3 داده‌ها و توان را از طریق کانکتور توسعه گذرگاه توزیع می‌کند. این ماژول برای اتصال به اجزای سازگار Modicon TM3 از مکانیزم ساده اتصال قفل‌شونده استفاده می‌کند.

پرسش‌های متداول

پرسش: TM3AQ2 چه سیگنال‌های خروجی‌ای ارائه می‌دهد؟
پاسخ: این ماژول دو خروجی آنالوگ ارائه می‌دهد که برای عملکرد 4-20 mA، 0-20 mA، 0-10 V یا -10 تا 10 V قابل‌پیکربندی هستند.

پرسش: چه امپدانس باری برای خروجی‌ها مشخص شده است؟
پاسخ: امپدانس بار مشخص‌شده برای خروجی‌های ولتاژ 1 kOhm و برای خروجی‌های جریان 300 Ohm است.

پرسش: مصرف جریان 24 VDC در بار کامل چقدر است؟
پاسخ: مصرف جریان معمول مشخص‌شده در 24 VDC، هنگامی که خروجی‌ها در بار کامل هستند، 70 mA است.

راهنمای نصب در محل

• ماژول را روی ریل DIN نوع TH35-15 یا TH35-7.5 مطابق با IEC 60715 نصب کنید، یا از کیت تثبیت مشخص‌شده برای نصب روی صفحه/پنل استفاده کنید.
• برای سیم‌کشی تغذیه و خروجی از ترمینال پیچی قابل‌جدا شدن استفاده کنید.
• برای سیم‌کشی خروجی آنالوگ از زوج‌های به‌هم‌تابیده و شیلددار استفاده کنید و طول کابل‌های خروجی را کمتر از حداکثر طول مشخص‌شده 30 m نگه دارید.
• برای کاهش کوپلینگ الکترومغناطیسی، در صورت امکان سیم‌کشی سیگنال آنالوگ را از هادی‌های توان با جریان و کلیدزنی بالا جدا کنید.
• شیلد کابل‌ها را مطابق طراحی اتصال زمین پنل کنترل متصل کنید و در سراسر مسیر سیگنال آنالوگ روش شیلدبندی یکسانی را حفظ کنید.
• پیش از برق‌دار کردن مدار، حالت خروجی انتخاب‌شده را با نوع ورودی دستگاه گیرنده مطابقت دهید.
• حداکثر امپدانس بار مشخص‌شده 1 kOhm برای خروجی ولتاژ و 300 Ohm برای خروجی جریان را رعایت کنید.
• پیش از راه‌اندازی، پیکربندی کنترلر و توسعه TM3 را تأیید کنید. این ماژول با کنترلرهای Modicon M221، M241، M251 و M262 سازگار است.
• محدوده‌های دمای محیط مشخص‌شده را مطابق جهت نصب افقی یا عمودی رعایت کنید.
• برای دسترسی به ترمینال‌ها و خارج‌کردن ماژول، بدون واردکردن نیروی مکانیکی به اتصال بین گذرگاه‌ها، فضای کافی در پنل در نظر بگیرید.

---
