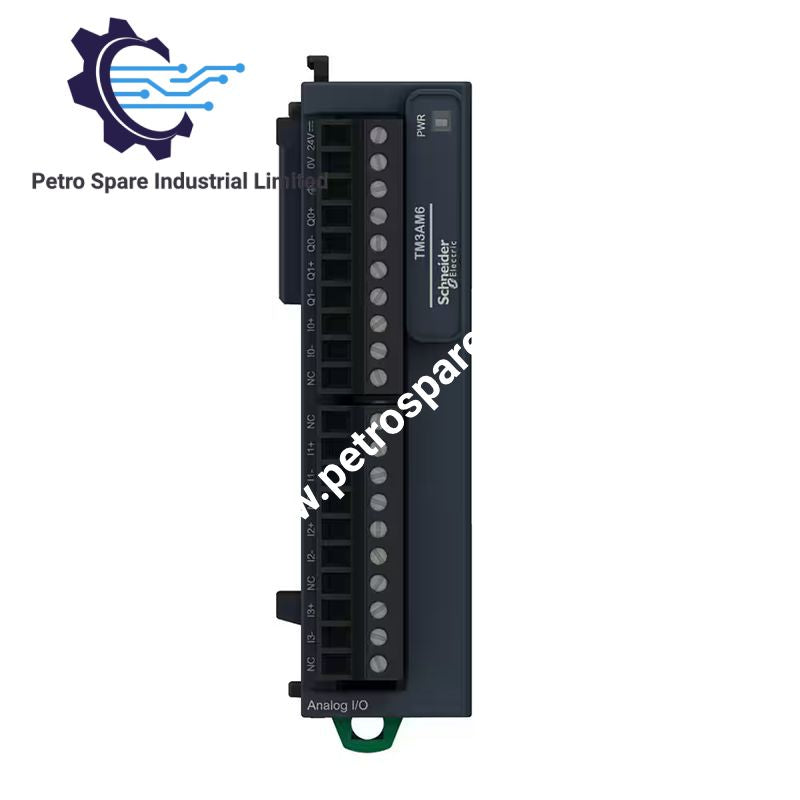

TM3AM6

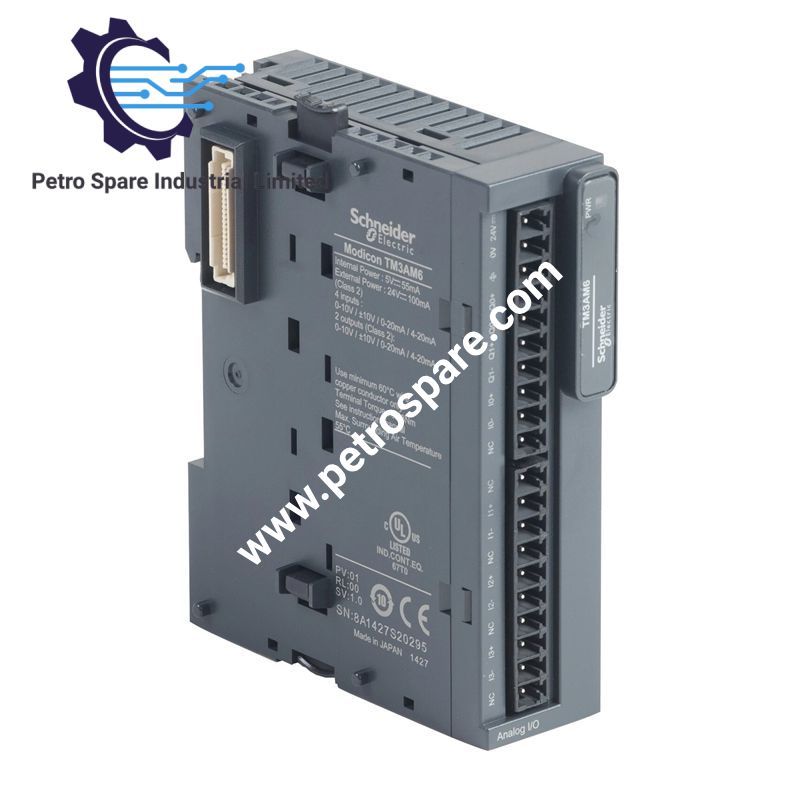

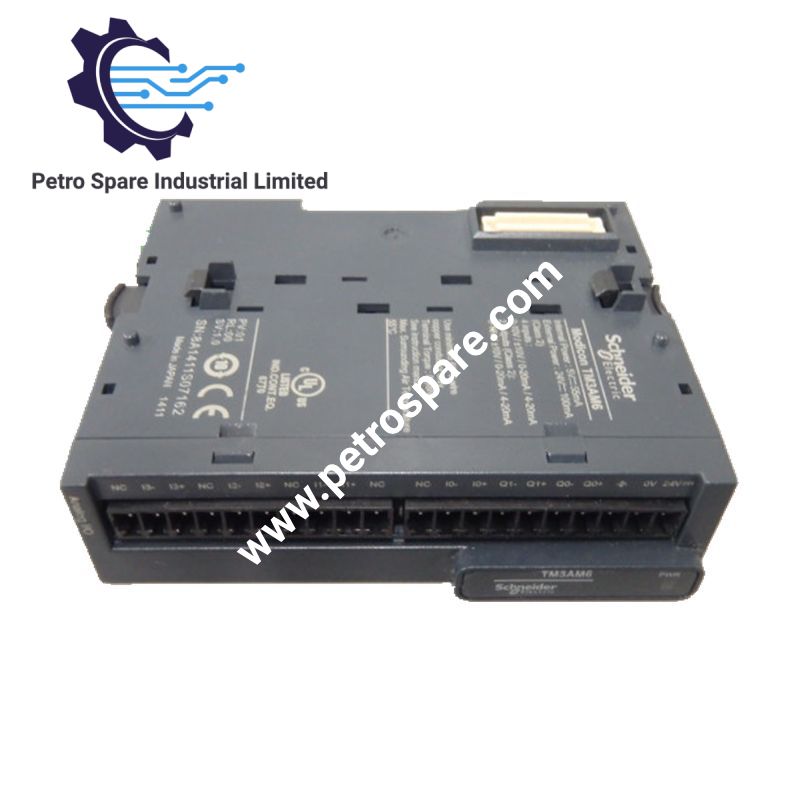

ماژول Schneider Electric TM3AM6 (ماژول ورودی/خروجی آنالوگ TM3AM6) که برای دریافت و خروجی سیگنال‌های آنالوگ در سیستم‌های کنترلی Modicon M2xx و M262 پیکربندی شده است، چهار ورودی آنالوگ و دو خروجی آنالوگ با وضوح ۱۲ بیت یا ۱۱ بیت به‌علاوه علامت و منبع تغذیه ۲۴ VDC ارائه می‌دهد.

مشخصات سخت‌افزاری

پارامتر	مشخصات
مدل	TM3AM6
برند	Schneider Electric
نوع محصول	ماژول ورودی/خروجی آنالوگ Modicon TM3
مبدأ	ژاپن
سری	Modicon TM3
کنترلرهای سازگار	Modicon M221، M241، M251، M262
ورودی‌های آنالوگ	۴
خروجی‌های آنالوگ	۲
سیگنال‌های ورودی	۴-۲۰ mA، ۰-۲۰ mA، ۰-۱۰ V، ۱۰- تا ۱۰ V
سیگنال‌های خروجی	۴-۲۰ mA، ۰-۲۰ mA، ۰-۱۰ V، ۱۰- تا ۱۰ V
وضوح ورودی	۱۲ بیت یا ۱۱ بیت + علامت
ولتاژ تغذیه	۲۴ VDC
مصرف جریان باس	۴۵ mA در ۵ VDC بدون بار؛ ۵۵ mA در ۵ VDC با بار کامل
مصرف منبع تغذیه خارجی	۵۵ mA در ۲۴ VDC بدون بار؛ ۱۰۰ mA در ۲۴ VDC با بار کامل
امپدانس ورودی	<= ۵۰ اهم برای جریان؛ >= ۱ مگااهم برای ولتاژ
مدت نمونه‌برداری	۱ ms
زمان پایدارسازی	۱ ms
بار خروجی	۱ کیلو‌اهم برای ولتاژ؛ ۳۰۰ اهم برای جریان
زمان تبدیل	۱ ms + ۱ ms به‌ازای هر کانال + ۱ زمان چرخه کنترلر
دقت مطلق	+/- ۱ % FS؛ +/- ۰.۲ % FS در ۲۵ درجه سانتی‌گراد
غیرخطی‌بودن	+/- ۰.۲ % FS
دقت تکرار	+/- ۰.۵ % FS ورودی
ریپل خروجی	۲۰ mV
تداخل متقابل	<= ۱ LSB
کابل ورودی/خروجی	زوج‌های به‌هم‌تابیده و شیلددار، <۳۰ m
ایزولاسیون	ورودی/تغذیه ۱۵۰۰ VAC؛ ورودی/منطق داخلی ۵۰۰ VAC؛ خروجی/تغذیه ۱۵۰۰ VAC؛ خروجی/منطق داخلی ۵۰۰ VAC
نحوه نصب	ریل DIN نوع TH35-15 یا TH35-7.5 مطابق IEC 60715؛ نصب روی صفحه/پنل با کیت اتصال
ابعاد	۲۳.۶ W x ۷۰ D x ۹۰ H mm
وزن	۰.۱۱ kg
دمای کار	۱۰- تا ۵۵ درجه سانتی‌گراد به‌صورت افقی؛ ۱۰- تا ۳۵ درجه سانتی‌گراد به‌صورت عمودی
دمای نگهداری	۲۵- تا ۷۰ درجه سانتی‌گراد
رطوبت نسبی	۱۰-۹۵ % بدون میعان
درجه حفاظت	IP20
ارتفاع عملیاتی	۰-۲۰۰۰ m
نشانگر توان	LED سبز PWR
استانداردها	IEC 61131-2
گواهی‌ها	CE، UKCA، RCM، EAC، cULus، cULus HazLoc

رابط سیگنال آنالوگ و ویژگی‌های باس PLC

TM3AM6 سیگنال‌های ولتاژ و جریان را بین تجهیزات میدانی و کنترلر Modicon از طریق باس توسعه TM3 تبدیل می‌کند. هر ورودی آنالوگ از عملکرد ۴-۲۰ mA، ۰-۲۰ mA، ۰-۱۰ V یا ۱۰- تا ۱۰ V پشتیبانی می‌کند. خروجی‌های آنالوگ نیز همین چهار محدوده سیگنال را برای تجهیزاتی مانند درایوهای سرعت متغیر یا سایر تجهیزات کنترل‌شونده با ولتاژ/جریان ارائه می‌دهند.

این ماژول از اتصال ترمینالی جداشدنی و یک کانکتور توسعه باس برای توزیع داده و تغذیه در مجموعه TM3 استفاده می‌کند. مدارهای ورودی و خروجی مسیرهای ایزولاسیون جداگانه‌ای از تغذیه و منطق داخلی دارند. تداخل متقابل برابر با <= ۱ LSB مشخص شده است، درحالی‌که رانش دمایی اعلام‌شده +/- ۰.۰۱ % FS/درجه سانتی‌گراد است.

سؤالات متداول

پرسش: TM3AM6 با کدام پلتفرم‌های کنترلر سازگار است؟
پاسخ: این ماژول با کنترلرهای منطقی Modicon M221، M241، M251 و M262 سازگار است.

پرسش: این ماژول چه محدوده‌هایی از سیگنال آنالوگ را پردازش می‌کند؟
پاسخ: ورودی‌ها و خروجی‌ها از ۴-۲۰ mA، ۰-۲۰ mA، ۰-۱۰ V و ۱۰- تا ۱۰ V پشتیبانی می‌کنند. وضوح ورودی ۱۲ بیت یا ۱۱ بیت + علامت است.

پرسش: گزینه‌های نصب فیزیکی کدام‌اند؟
پاسخ: این ماژول را می‌توان روی ریل DIN نوع TH35-15 یا TH35-7.5 مطابق IEC 60715، یا روی صفحه/پنل با استفاده از کیت اتصال مشخص‌شده نصب کرد.

راهنمای نصب در محل

• ماژول را روی ریل DIN مشخص‌شده یا سطح نصب پنل نصب کنید و پیش از اتصال باس توسعه، مکانیزم قفل‌شونده TM3 را درگیر کنید.
• برای سیم‌کشی آنالوگ میدانی از زوج‌های به‌هم‌تابیده و شیلددار استفاده کنید. در صورت امکان، کابل‌های آنالوگ را از کابل‌های برق با جریان بالا و هادی‌های سوئیچینگ جدا نگه دارید.
• شیلد کابل‌ها را مطابق طرح اتصال زمین کارخانه متصل کنید و از ایجاد حلقه‌های زمین ناخواسته جلوگیری کنید.
• پیش از سیم‌کشی ترمینال‌های جداشدنی، بررسی کنید هر مدار میدانی برای عملکرد جریانی یا ولتاژی پیکربندی شده باشد.
• هنگام اتصال تجهیزات خارجی، حدود اضافه‌بار ورودی و امپدانس بار خروجی اعلام‌شده را رعایت کنید.
• ایزولاسیون موردنیاز بین مدارهای میدانی، منبع تغذیه ۲۴ VDC و منطق داخلی کنترلر را تأیید کنید.
• محدودیت‌های محیطی مشخص‌شده برای دما، رطوبت، ارتفاع، لرزش و شوک را رعایت کنید.
• پس از برق‌دار کردن، LED مربوط به PWR را بررسی کنید و پیش از راه‌اندازی کانال‌های آنالوگ، شناسایی ماژول توسعه TM3 توسط کنترلر را تأیید کنید.

---
