TM3AI4

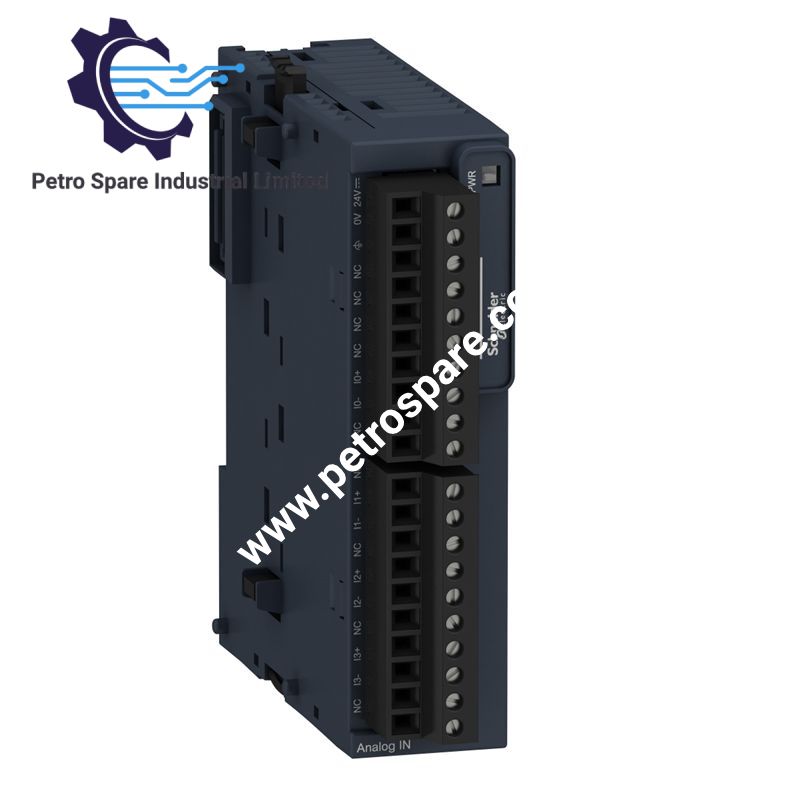

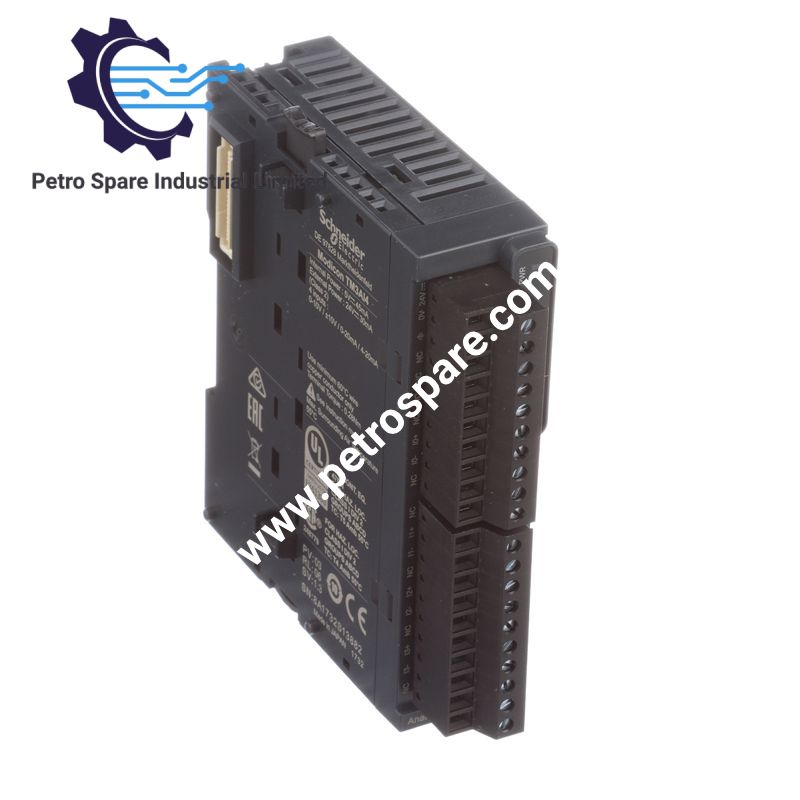

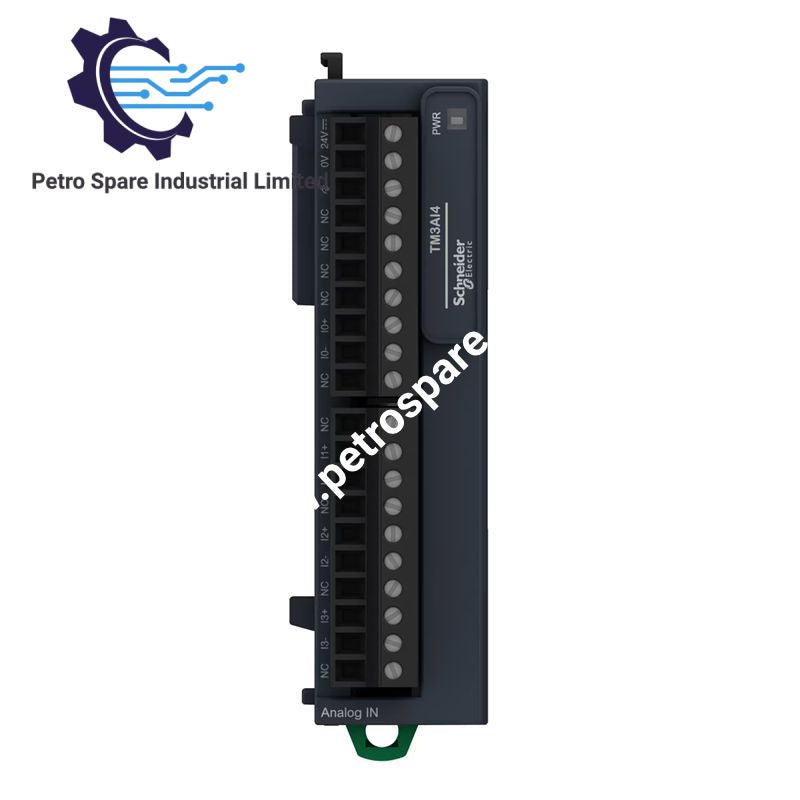

این ماژول برای دریافت سیگنال‌های آنالوگ در سیستم‌های کنترلی Modicon M221، M241، M251 و M262 پیکربندی شده است. Schneider Electric TM3AI4 (ماژول ورودی آنالوگ TM3AI4) از طریق ترمینال‌های پیچی قابل‌جداشدن، چهار ورودی ولتاژ یا جریان قابل‌پیکربندی فراهم می‌کند. این ماژول با منبع تغذیه خارجی 24 VDC کار می‌کند و داده‌های ورودی/خروجی را از طریق گذرگاه TM3 با کنترلر مبادله می‌کند.

مشخصات سخت‌افزاری

پارامتر	مشخصات
مدل	TM3AI4
برند	Schneider Electric
نوع محصول	ماژول ورودی آنالوگ
گروه محصول	Modicon TM3
کنترلرهای سازگار	Modicon M221، M241، M251، M262
ورودی‌های آنالوگ	4
انواع ورودی	4-20 mA، 0-20 mA، 0-10 V، -10 تا 10 V
وضوح	12 بیت؛ 11 بیت + علامت
امپدانس ورودی	<= 50 اهم برای ورودی‌های جریان؛ >= 1 مگااهم برای ورودی‌های ولتاژ
مدت نمونه‌برداری	1 ms
زمان تبدیل	1 ms + 1 ms به‌ازای هر کانال + 1 چرخه کنترلر
اضافه‌بار پیوسته	13 V برای ولتاژ؛ 40 mA برای جریان
دقت	+/- 0.1 %FS در 25 درجه سانتی‌گراد؛ +/- 1 %FS
دقت تکرارپذیری	+/- 0.5 %FS
تداخل متقابل	<= 1 LSB
عایق‌بندی	1500 V AC بین ورودی و منبع تغذیه؛ 500 V AC بین ورودی و منطق داخلی
منبع تغذیه	منبع تغذیه خارجی 24 VDC
مصرف جریان	30 mA در 24 VDC؛ 35 mA در 5 VDC بدون بار؛ 45 mA در 5 VDC با بار کامل
اتصال الکتریکی	بلوک ترمینال پیچی قابل‌جداشدن، با گام 3.81 mm
نوع کابل	زوج تابیده و شیلددار، طول کابل ورودی حداکثر 30 m
ابعاد	23.6 mm عرض x 70 mm عمق x 90 mm ارتفاع
وزن	0.11 kg
دمای کاری	-10 تا 55 درجه سانتی‌گراد به‌صورت افقی؛ -10 تا 35 درجه سانتی‌گراد به‌صورت عمودی
دمای نگهداری	-25 تا 70 درجه سانتی‌گراد
درجه حفاظت	IP20
نحوه نصب	ریل DIN نوع TH35-15 یا TH35-7.5؛ صفحه یا پنل
رطوبت محیطی	10-95 % RH، بدون میعان
ارتفاع کاری	0-2000 m
نشانگر محلی	LED سبز PWR
استانداردها	IEC 61131-2
کشور سازنده	JP
GTIN	3606480648908

ویژگی‌های سیگنال ورودی آنالوگ

TM3AI4 سیگنال‌های آنالوگ جریان و ولتاژ را می‌پذیرد. چهار کانال این ماژول می‌توانند سیگنال‌های 4-20 mA، 0-20 mA، 0-10 V یا -10 تا 10 V را پردازش کنند. مقادیر LSB مشخص‌شده برای 4-20 mA برابر با 3.91 uA، برای 0-20 mA برابر با 4.88 uA، برای 0-10 V برابر با 2.44 mV و برای -10 تا 10 V برابر با 4.88 mV هستند.

این ماژول بین ورودی‌ها و منبع تغذیه، عایق‌بندی 1500 V AC و بین ورودی‌ها و منطق داخلی، عایق‌بندی 500 V AC فراهم می‌کند. تداخل متقابل برابر با <= 1 LSB مشخص شده است. برای این ماژول، مصونیت 10 ms در برابر وقفه‌های کوتاه نیز تعیین شده است.

در سیستم‌های PLC شرکت Schneider Electric، تراکم ورودی/خروجی از طریق رابط گذرگاه TM3 افزایش می‌یابد؛ این گذرگاه داده و توان را بین ماژول‌های TM3 مونتاژشده و کنترلر مرتبط M2xx توزیع می‌کند. پیکربندی و برنامه‌نویسی از طریق EcoStruxure Machine Expert پشتیبانی می‌شود.

سؤالات متداول

س: TM3AI4 چه محدوده‌هایی از سیگنال آنالوگ را می‌تواند اندازه‌گیری کند؟
پ: این ماژول از ورودی‌های آنالوگ 4-20 mA، 0-20 mA، 0-10 V و -10 تا 10 V پشتیبانی می‌کند.

س: چه روش‌هایی برای نصب پشتیبانی می‌شوند؟
پ: این ماژول را می‌توان روی ریل DIN نوع TH35-15 یا TH35-7.5 مطابق با IEC 60715، یا روی صفحه یا پنل با استفاده از کیت تثبیت مشخص‌شده نصب کرد.

س: برای ورودی‌های آنالوگ چه آرایش کابلی مشخص شده است؟
پ: استفاده از کابل زوج تابیده و شیلددار مشخص شده است و طول کابل ورودی می‌تواند حداکثر 30 m باشد.

راهنمای نصب در محل

• ماژول را روی ریل DIN یا سطح پنل مشخص‌شده نصب کنید و پیش از اتصال گذرگاه، مکانیزم قفل‌شونده TM3 را درگیر کنید.
• پیش از برق‌دار کردن ماژول، قطبیت منبع تغذیه خارجی 24 VDC را بررسی کنید.
• برای سیم‌کشی میدانی از ترمینال‌های پیچی قابل‌جداشدن استفاده کنید و هادی‌ها را مطابق الزامات نصب ترمینال مربوطه محکم کنید.
• برای کاهش تداخل القایی، سیم‌کشی سیگنال‌های آنالوگ را جدا از مدارهای توان با جریان بالا و مدارهای کلیدزنی عبور دهید.
• برای سیگنال‌های آنالوگ از زوج‌های تابیده و شیلددار استفاده کنید. شیلد را مطابق طراحی اتصال زمین تابلو کنترل متصل کنید و از ایجاد حلقه‌های زمین ناخواسته جلوگیری کنید.
• سیم‌کشی سیگنال‌های ولتاژ و جریان را بر اساس کانال مشخص کنید تا نوع ورودی پیکربندی‌شده با تجهیز میدانی متصل مطابقت داشته باشد.
• پیش از راه‌اندازی کانال‌های آنالوگ، پیکربندی کنترلر و ماژول TM3 را در EcoStruxure Machine Expert تأیید کنید.
• از حدود اضافه‌بار پیوسته ورودی مشخص‌شده، یعنی 13 V برای ورودی‌های ولتاژ و 40 mA برای ورودی‌های جریان، تجاوز نکنید.
• در حین کار، حدود محیطی مشخص‌شده و شرایط نصب IP20 را رعایت کنید.

---
