TM241CE24T

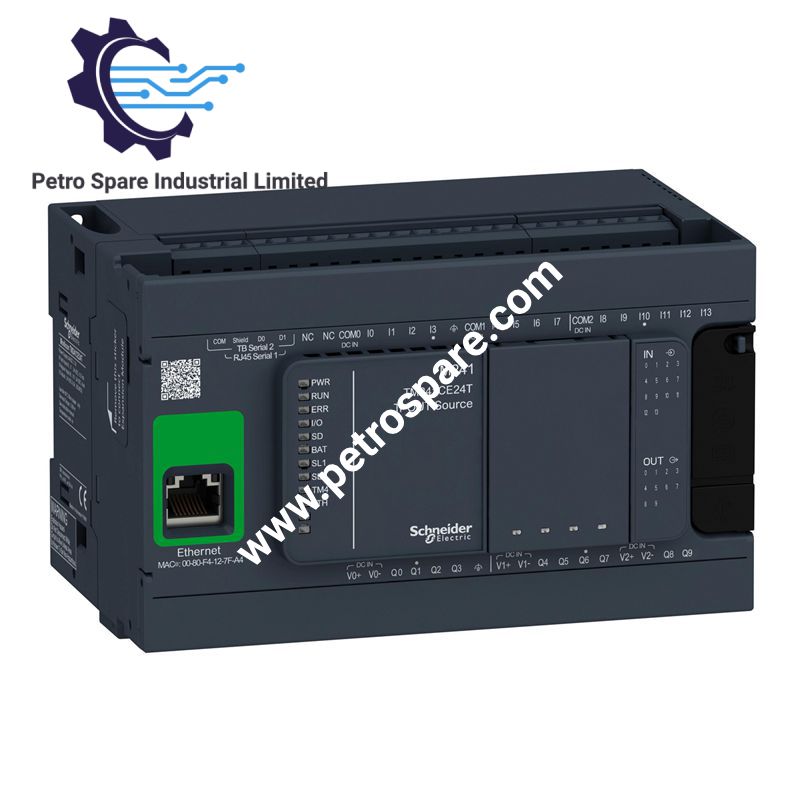

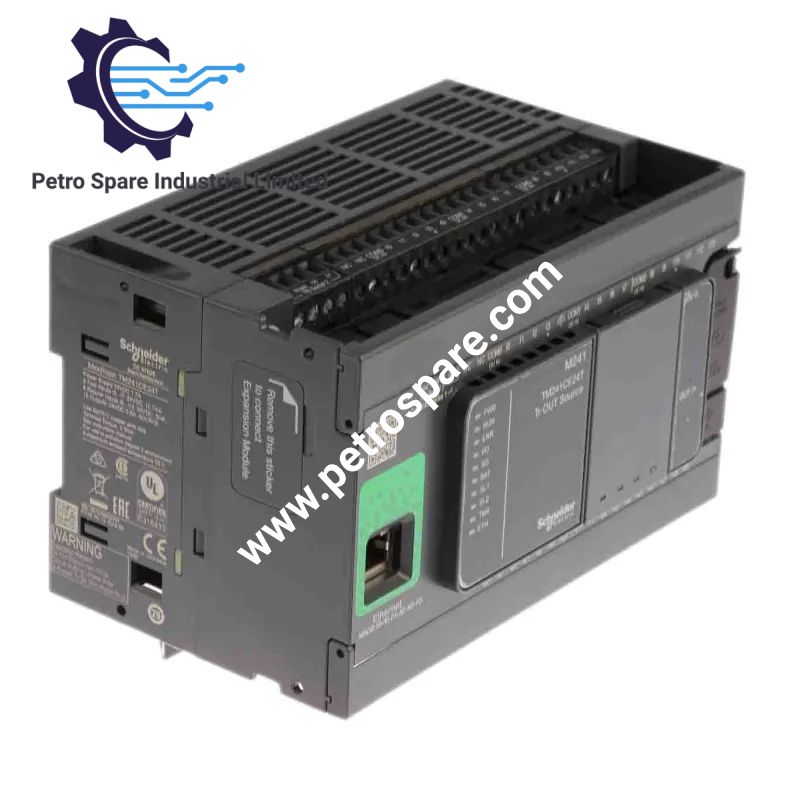

کنترلر Schneider Electric TM241CE24T (کنترلر منطقی TM241CE24T) که برای پردازش ورودی/خروجی گسسته، پردازش سریع پالس، موقعیت‌یابی و ارتباط اترنت در پلتفرم Modicon M241 پیکربندی شده است، دارای ۲۴ نقطه ورودی/خروجی یکپارچه، خروجی‌های ترانزیستوری PNP، رابط‌های سریال RS232/RS485، USB و اترنت ۱۰/۱۰۰ مگابیت‌برثانیه است.

مشخصات سخت‌افزاری

پارامتر	مشخصات
مدل	TM241CE24T
برند	Schneider Electric
سری	Modicon M241
نوع محصول	کنترلر منطقی
وزن	۰٫۵۳ کیلوگرم
ابعاد	۱۵۰ x ۹۵ x ۹۰ میلی‌متر (عرض x عمق x ارتفاع)
دمای کاری	۱۰- تا ۵۰ درجه سانتی‌گراد به‌صورت عمودی؛ ۱۰- تا ۵۵ درجه سانتی‌گراد به‌صورت افقی
توان مصرفی	۳۲٫۶ تا ۴۰٫۴ وات با حداکثر توسعه ورودی/خروجی
ولتاژ تغذیه نامی	۲۴ VDC
محدوده ولتاژ تغذیه	۲۰٫۴ تا ۲۸٫۸ VDC
ورودی/خروجی یکپارچه	۲۴ نقطه
ورودی‌های گسسته	۱۴ عدد، شامل ۸ ورودی سریع
خروجی‌های گسسته	۱۰ خروجی ترانزیستوری، شامل ۴ خروجی سریع
منطق خروجی	منطق مثبت، منبع
جریان خروجی ترانزیستوری	۰٫۵ A
جریان خروجی سریع	۰٫۱ A
پاسخ ورودی سریع	<= ۲ میکروثانیه
پاسخ خروجی سریع	<= ۲ میکروثانیه برای روشن/خاموش شدن
شمارش ورودی سریع	۴ ورودی، HSC تا ۲۰۰ kHz
فرکانس خروجی سریع	PLS تا ۱۰۰ kHz؛ PWM تا ۲۰ kHz
حافظه برنامه	۸ MB
حافظه RAM سیستم	۶۴ MB
فلش داخلی	۱۲۸ MB
کارت SD اختیاری	تا ۱۶ GB
اترنت	10BASE-T/100BASE-TX
پروتکل‌های اترنت	Modbus TCP، EtherNet/IP، OPC UA، FTP، SNMP، DHCP و موارد دیگر
رابط‌های سریال	RS232/RS485 و RS485
USB	Mini B USB 2.0
اتصال‌های هدف Ethernet/IP	تا ۱۶
سرورهای Modbus TCP	تا ۶۴ دستگاه
توسعه ورودی/خروجی	تا ۷ ماژول توسعه ورودی/خروجی محلی یا ۱۴ ماژول توسعه ورودی/خروجی راه‌دور
نصب	ریل DIN نوع TH35-15 / TH35-7.5 یا نصب پنلی
درجه حفاظت	IP20

مشخصات بالا از داده‌های ارائه‌شده محصول Schneider Electric، شامل مقادیر نامی الکتریکی، حافظه، ارتباطات، نصب، ابعاد، وزن و محدوده‌های محیطی، استخراج شده‌اند.

ارتباطات اترنت و پردازش ورودی/خروجی

TM241CE24T، ۲۴ نقطه ورودی/خروجی یکپارچه را با اترنت، ارتباطات سریال و قابلیت‌های ورودی/خروجی پرسرعت ترکیب می‌کند. رابط اترنت آن با سرعت ۱۰/۱۰۰ مگابیت‌برثانیه کار می‌کند و از عملکردهای کلاینت/سرور Modbus TCP و عملکردهای اسکنر و هدف EtherNet/IP پشتیبانی می‌کند. این کنترلر همچنین سرور OPC UA، عملکردهای وب‌سرور، FTP، SNMP، DHCP، به‌روزرسانی میان‌افزار و عملکردهای کلاینت SQL را ارائه می‌دهد.

هشت ورودی سریع از شمارش پرسرعت و پردازش پالس، شامل سیگنال‌های A/B، پالس/جهت و تک‌فاز، پشتیبانی می‌کنند. چهار خروجی سریع عملکردهای PTO، PWM و PLS را ارائه می‌دهند و عملکرد PLS تا ۱۰۰ kHz مشخص شده است.

حافظه یکپارچه شامل ۸ MB حافظه برنامه، ۶۴ MB حافظه RAM سیستم و ۱۲۸ MB فلش داخلی برای پشتیبان‌گیری از برنامه کاربر است. کارت SD اختیاری از ذخیره‌سازی تا ۱۶ GB پشتیبانی می‌کند.

سؤالات متداول

س: TM241CE24T به چه ولتاژ تغذیه‌ای نیاز دارد؟
پ: ولتاژ تغذیه نامی ۲۴ VDC است و محدوده مجاز تغذیه از ۲۰٫۴ تا ۲۸٫۸ VDC است.
س: حداکثر فرکانس‌های ورودی/خروجی سریع چقدر هستند؟
پ: چهار ورودی سریع در حالت HSC تا ۲۰۰ kHz را پشتیبانی می‌کنند. خروجی‌های سریع در حالت PLS تا ۱۰۰ kHz و در حالت PWM تا ۲۰ kHz را پشتیبانی می‌کنند.

س: آیا کنترلر بین همه کانال‌های ورودی/خروجی ایزولاسیون گالوانیکی فراهم می‌کند؟
پ: خیر. منبع، عایق‌کاری ۵۰۰ VAC را بین چند گروه ورودی/خروجی و منطق داخلی مشخص می‌کند، در حالی که ورودی‌ها و خروجی‌ها به‌عنوان غیرایزوله بین کانال‌ها مشخص شده‌اند.

---
