TCSESM083F23F0

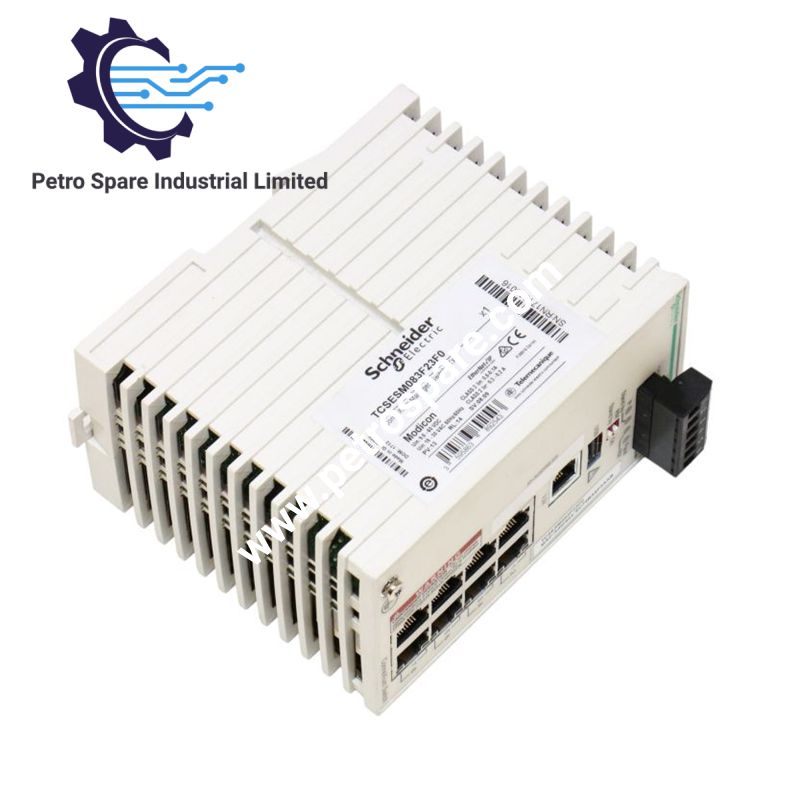

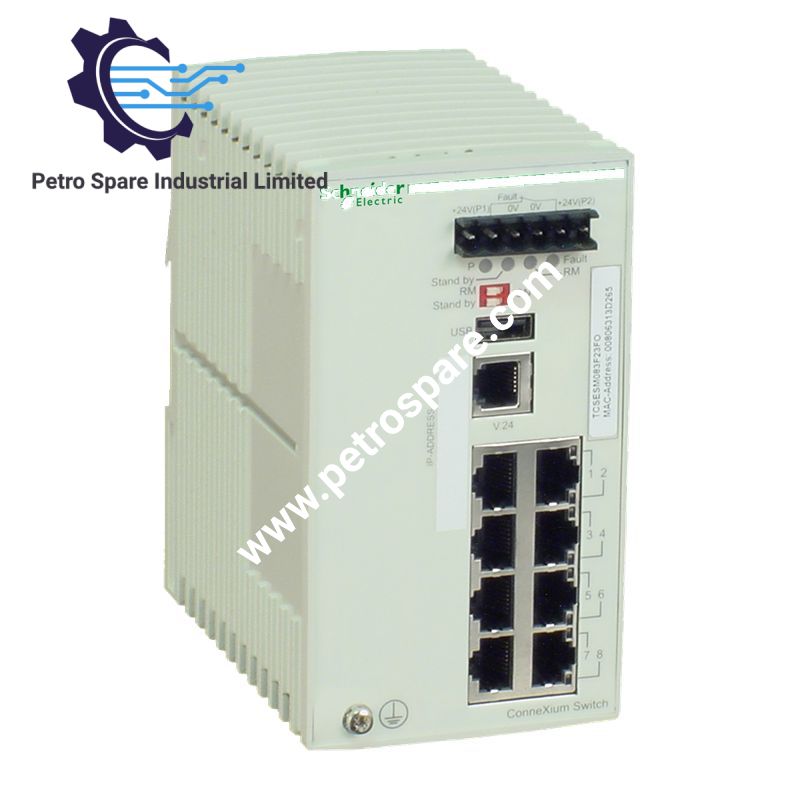

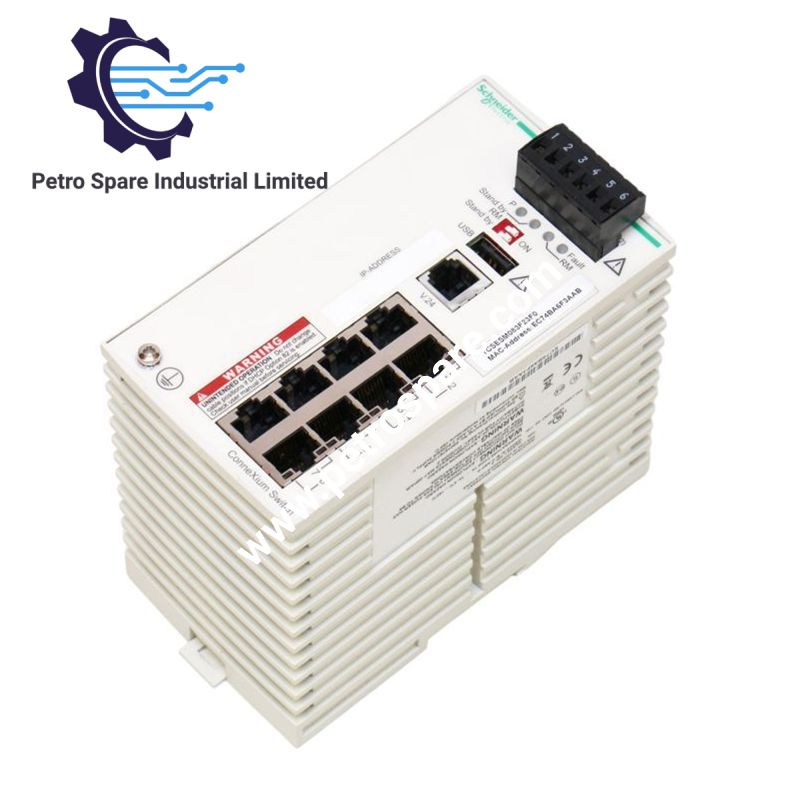

سوئیچ Schneider Electric TCSESM083F23F0 که با عنوان TCSESM083F23F0 Ethernet TCP/IP managed switch نیز فهرست شده است، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای ارتباط داده‌های صنعتی Ethernet در پلتفرم‌های شبکه ConneXium عمل می‌کند. این سوئیچ اتصال Ethernet مسی 10/100BASE-TX، عملکردهای سوئیچینگ مدیریت‌شده و کنترل شفاف ارتباطات شبکه را فراهم می‌کند.

مشخصات سخت‌افزاری

پارامتر	مشخصات
مدل	TCSESM083F23F0
برند	Schneider Electric
وزن	0.20 kg
ابعاد	عرض: 74 mm؛ ارتفاع: 131 mm
دمای کاری	0 تا 40 deg C
مصرف برق	5.3 W
نوع محصول	Ethernet TCP/IP Managed Switch
خط تولید	ConneXium
پروتکل شبکه	Ethernet TCP/IP
درگاه‌های Ethernet	8 درگاه مسی 10/100BASE-TX
ولتاژ تغذیه نامی	12...48 VDC
نوع نصب	ریل DIN متقارن 35 mm
فاصله کابل	حداکثر 100 m بین دستگاه‌ها با استفاده از کابل مسی
خروجی هشدار	1 کنتاکت بدون پتانسیل، 1 A
پشتیبانی از آبشاری	تعداد نامحدود سوئیچ در پیکربندی آبشاری
پشتیبانی از حلقه	حداکثر 50 سوئیچ در یک حلقه
عملکرد امنیت سایبری	سخت‌سازی درگاه
مفهوم	Transparent Ready

ویژگی‌های شبکه صنعتی Profinet / EtherNet

TCSESM083F23F0 از طریق عملکردهای سوئیچینگ مدیریت‌شده خود، از ارتباطات قطعی Ethernet صنعتی پشتیبانی می‌کند. معماری ConneXium قابلیت پیکربندی در سطح درگاه، امکان بخش‌بندی شبکه و مدیریت ترافیک Ethernet را برای مسیرهای ارتباطی سیستم کنترل فراهم می‌کند. این سوئیچ از پارامترهای شبکه مدیریت‌شده توسط میان‌افزار و انتقال Ethernet مسی از طریق رابط‌های 10/100BASE-TX پشتیبانی می‌کند.

طراحی سوئیچ مدیریت‌شده شامل عملکردهای سخت‌سازی درگاه برای محدود کردن دسترسی غیرمجاز به شبکه و حفظ مسیرهای ارتباطی کنترل‌شده است. نصب روی ریل DIN امکان یکپارچه‌سازی مستقیم در تابلوهای کنترل صنعتی با چیدمان‌های استاندارد سیم‌کشی را فراهم می‌کند.

پرسش‌های متداول

س: TCSESM083F23F0 از چه نوع اتصال Ethernet پشتیبانی می‌کند؟
پ: این سوئیچ 8 درگاه Ethernet مسی با پشتیبانی از ارتباطات 10/100BASE-TX ارائه می‌دهد.

س: آیا TCSESM083F23F0 را می‌توان در توپولوژی حلقه نصب کرد؟
پ: بله. این سوئیچ از پیکربندی‌های حلقه‌ای با حداکثر 50 سوئیچ در حلقه شبکه پشتیبانی می‌کند.

س: محدوده منبع تغذیه موردنیاز این سوئیچ مدیریت‌شده چیست؟
پ: این دستگاه با محدوده ولتاژ تغذیه نامی 12...48 VDC کار می‌کند.

راهنمای نصب در محل

TCSESM083F23F0 را روی ریل DIN متقارن 35 mm و داخل محفظه‌ای مناسب برای محیط کاری نصب کنید. در صورت الزام طراحی نصب، از کابل‌کشی Ethernet شیلددار استفاده کنید و سیم‌کشی ارتباطی را از هادی‌های برق فشارقوی جدا نگه دارید.

پیش از راه‌اندازی شبکه، نقطه اتصال زمین حفاظتی را مطابق طرح اتصال زمین تابلو وصل کنید. پیش از اعمال برق، مسیر کابل Ethernet، قفل‌شدن کانکتورها و پیکربندی درگاه‌ها را بررسی کنید. پارامترهای شبکه را از طریق رابط مدیریت تأییدشده پیکربندی کنید و وضعیت ارتباط با دستگاه‌های Ethernet متصل را تأیید نمایید.

---
