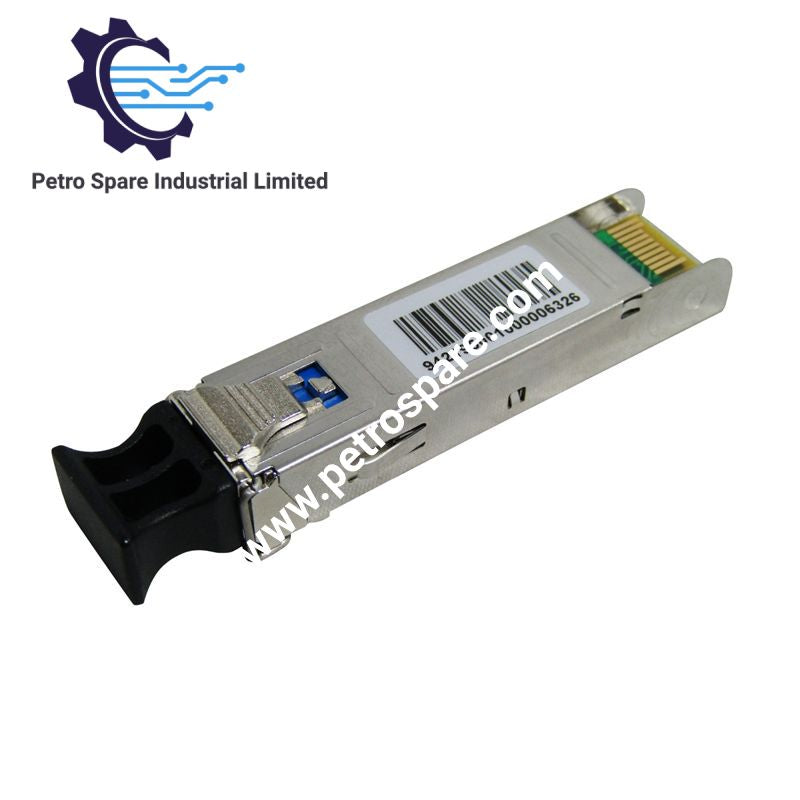

ماژول SFP اشنایدر الکتریک TCSEAAF1LFS00

این ماژول که برای انتقال فیبر نوری اترنت 1000BASE-LX در سوئیچ‌های MCSESM و TCSESM پیکربندی شده است، اشنایدر الکتریک TCSEAAF1LFS00 (ماژول SFP مدل TCSEAAF1LFS00) رابط نوری دارای اتصال LC را برای لینک‌های فیبر تک‌حالته و چندحالته فراهم می‌کند.

مشخصات سخت‌افزاری

پارامتر	مشخصات
مدل	TCSEAAF1LFS00
برند	اشنایدر الکتریک
گروه محصول	شبکه‌سازی Modicon / ConneXium
نوع محصول	ماژول SFP
کارکرد	آداپتور فیبر نوری
درگاه اترنت	1000BASE-LX
کانکتور	LC
حالت انتقال	تک‌حالته 9/125 um؛ چندحالته 50/125 um؛ چندحالته 62.5/125 um
سوئیچ‌های سازگار	MCSESM؛ TCSESM
ابعاد	عمق 50 میلی‌متر × عرض 20 میلی‌متر × ارتفاع 18 میلی‌متر
وزن	0.04 کیلوگرم
دمای کاری	0 تا 60 درجه سانتی‌گراد
مصرف برق	در داده‌های ارائه‌شده مشخص نشده است
تعداد در بسته	1 عدد

رابط فیبر اترنت قطعی

ماژول TCSEAAF1LFS00 از طریق یک کانکتور LC، رابط نوری 1000BASE-LX را برای سوئیچ‌های سازگار MCSESM و TCSESM فراهم می‌کند. حالت‌های فیبر مشخص‌شده شامل فیبر تک‌حالته 9/125 um و فیبر چندحالته 50/125 um یا 62.5/125 um هستند.

این ماژول به‌عنوان لوازم جانبی اتصال برای درگاه‌های سازگار اترنت گیگابیتی نصب می‌شود. انتخاب فیبر باید با الزامات رابط نوری و پیکربندی سوئیچ نصب‌شده مطابقت داشته باشد.

پرسش‌های متداول

س: TCSEAAF1LFS00 چه رابط اترنتی ارائه می‌دهد؟
پ: این ماژول رابط نوری اترنت 1000BASE-LX را از طریق یک کانکتور LC ارائه می‌دهد.

س: چه نوع فیبرهایی برای این ماژول SFP مشخص شده‌اند؟
پ: حالت‌های انتقال پشتیبانی‌شده شامل فیبر تک‌حالته 9/125 um، فیبر چندحالته 50/125 um و فیبر چندحالته 62.5/125 um هستند.

س: کدام سوئیچ‌ها به‌عنوان سازگار با این ماژول معرفی شده‌اند؟
پ: مشخصات ارائه‌شده، سوئیچ‌های MCSESM و TCSESM را به‌عنوان محصولات سازگار معرفی می‌کنند.

راهنمای نصب در محل

• پیش از نصب، بررسی کنید که سوئیچ میزبان از TCSEAAF1LFS00 پشتیبانی می‌کند.
• نوع فیبر نصب‌شده و ابعاد هسته/روکش آن را با الزامات رابط نوری مطابقت دهید.
• در هنگام نصب، کانکتورهای LC را تمیز نگه دارید و از ورود گردوغبار به آن‌ها جلوگیری کنید.
• برای کاهش خطرات مکانیکی و الکترومغناطیسی نصب، کابل‌های فیبر را در صورت امکان جدا از هادی‌های برق با جریان بالا مسیریابی کنید.
• از خم‌کردن بیش‌ازحد، له‌شدن، کشش یا اعمال بار پیچشی به کابل‌های نوری خودداری کنید.
• پیش از راه‌اندازی لینک اترنت، درگیرشدن صحیح کانکتور LC را بررسی کنید.
• برای سرویس و عیب‌یابی، شناسایی صحیح کابل را در هر دو انتهای اتصال فیبر حفظ کنید.
• وقتی داده‌های سازنده مصرف برق را ارائه نکرده‌اند، مصرف برق را از روی ابعاد ماژول یا مشخصات نوری استنباط نکنید.

---
