STBXSP3010

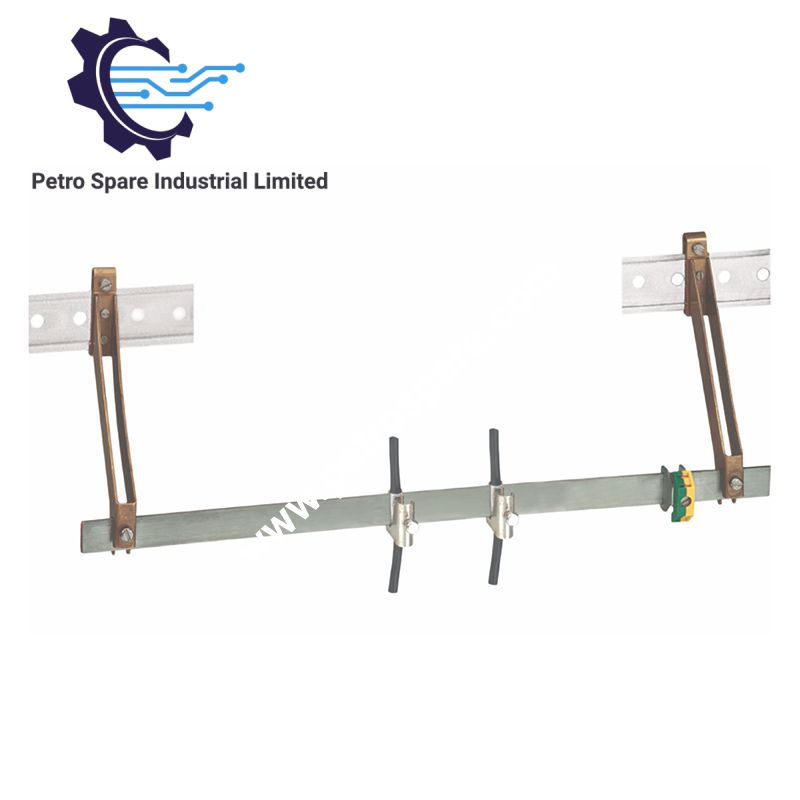

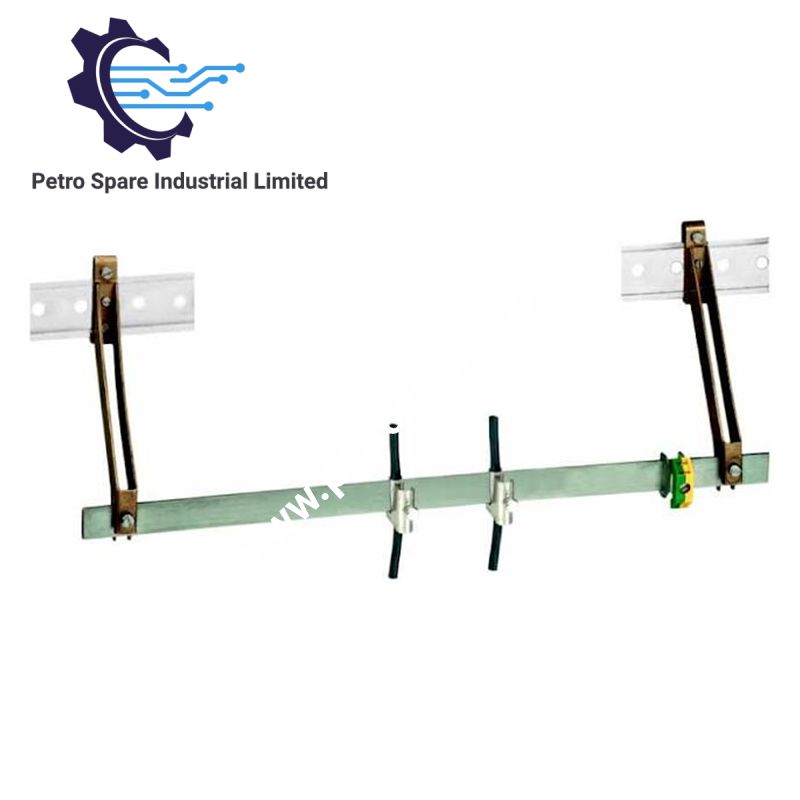

ترمینال Schneider Electric STBXSP3010 (ترمینال STBXSP3010 برای کیت اتصال به زمین) که برای اتصال زمین کابل‌های شیلددار در راهکار ورودی/خروجی توزیع‌شده Modicon STB پیکربندی شده است، نقطه اتصال مستقیم و فیزیکی برای پایان‌دهی اتصال زمین کابل‌های شیلددار با سطح مقطع 1.5 تا 6 mm2 فراهم می‌کند.

مشخصات سخت‌افزاری

پارامتر	مشخصات
مدل	STBXSP3010
برند	Schneider Electric
نوع محصول	ترمینال کیت اتصال به زمین
محدوده	راهکار ورودی/خروجی توزیع‌شده Modicon STB
نوع لوازم جانبی	ترمینال لوازم جانبی حفاظتی
کاربرد	ترمینال کیت اتصال به زمین
سازگاری کابل	کابل شیلددار، با سطح مقطع 1.5 تا 6 mm2
تعداد در هر مجموعه	مجموعه 10 عددی
مبدأ	CH
وزن	139 g
ابعاد	22.5 x 16.5 x 1 cm
مصرف توان	لوازم جانبی اتصال زمین غیرفعال، بدون مصرف توان

اتصال زمین کنترل صنعتی و پایان‌دهی شیلد

STBXSP3010 یک قطعه لوازم جانبی Modicon STB است که برای پایان‌دهی فیزیکی اتصالات اتصال زمین کابل‌های شیلددار طراحی شده است. این قطعه نقطه اتصال مکانیکی اختصاصی بین شیلد کابل و مجموعه کیت اتصال به زمین فراهم می‌کند و از روش‌های کنترل نویز در تأسیسات ورودی/خروجی توزیع‌شده پشتیبانی می‌کند.

این ترمینال کابل‌های شیلددار را در محدوده سطح مقطع مشخص‌شده 1.5 تا 6 mm2 می‌پذیرد. اتصال صحیح شیلد، مرجع الکتریکی موردنظر بین شیلدهای سیم‌کشی میدانی و ساختار اتصال زمین حفاظتی تأسیسات STB را حفظ می‌کند.

در سیستم‌های Schneider Electric Modicon STB، لوازم جانبی اتصال زمین همراه با اجزای سیم‌کشی جزیره ورودی/خروجی نصب می‌شوند تا پیوستگی شیلد کابل حفظ شود و کوپل‌شدن تداخل الکتریکی ناخواسته به مدارهای سیگنال کاهش یابد.

پرسش‌های متداول

س: چه محدوده‌ای از اندازه کابل با ترمینال STBXSP3010 سازگار است؟
پ: STBXSP3010 برای کابل‌های شیلددار با سطح مقطع 1.5 تا 6 mm2 تعیین شده است.

س: آیا STBXSP3010 به منبع تغذیه خارجی نیاز دارد؟
پ: خیر. STBXSP3010 یک لوازم جانبی ترمینال اتصال زمین غیرفعال است و توان الکتریکی مصرف نمی‌کند.

س: هنگام اتصال ترمینال اتصال زمین، چه نکته‌ای در نصب باید رعایت شود؟
پ: شیلد کابل باید تماس پیوسته‌ای با مسیر اتصال زمین داشته باشد و در صورت لزوم، هادی‌های اتصال زمین باید جدا از سیم‌کشی برقِ پرنویز مسیریابی شوند.

راهنمای نصب در محل

ترمینال STBXSP3010 را مطابق آرایش اتصال زمین جزیره Modicon STB و مستندات نصب سیستم مربوطه نصب کنید.

مطمئن شوید روکش کابل شیلددار به‌گونه‌ای آماده شده است که تماس مستقیم شیلد با ترمینال اتصال زمین فراهم شود. از خم‌کردن بیش‌ازحد یا واردکردن فشار مکانیکی به نقطه ورود کابل خودداری کنید. مسیرهای پایان‌دهی شیلد را کوتاه نگه دارید و بین سیم‌کشی سیگنال و هادی‌های جریان‌بالا فاصله ایجاد کنید.

پیش از راه‌اندازی سیستم ورودی/خروجی، بررسی کنید که اتصالات اتصال زمین از نظر مکانیکی محکم شده باشند و شبکه اتصال زمین حفاظتی پیوستگی مناسبی داشته باشد.

---
