STBPDT3100K

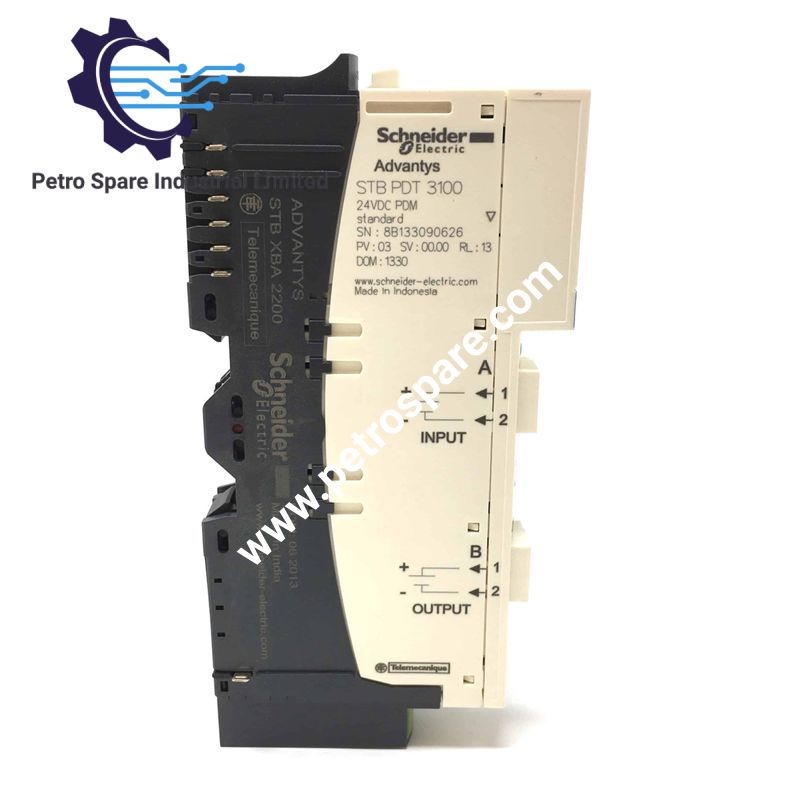

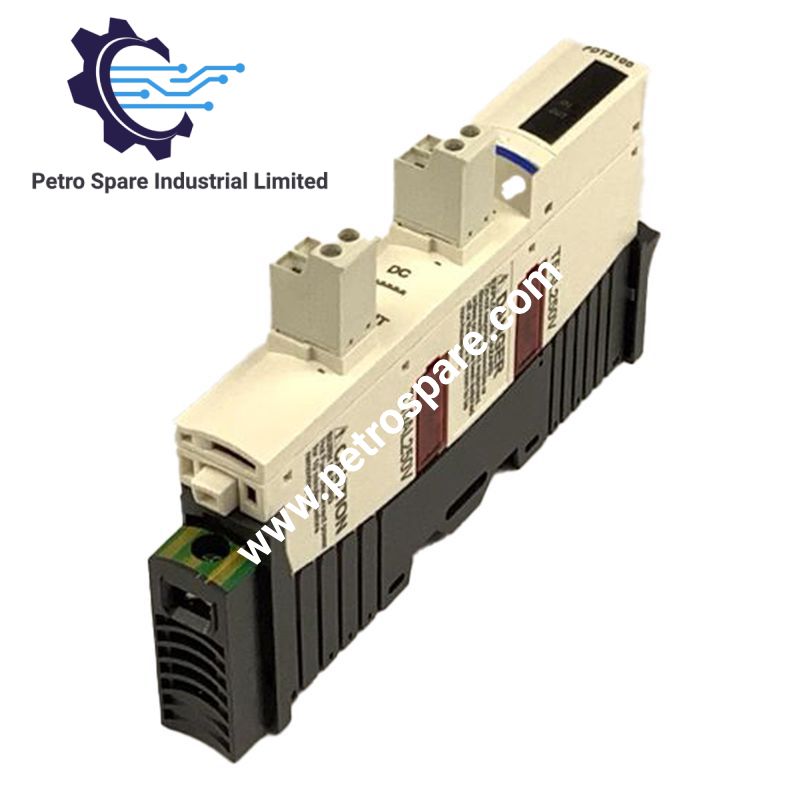

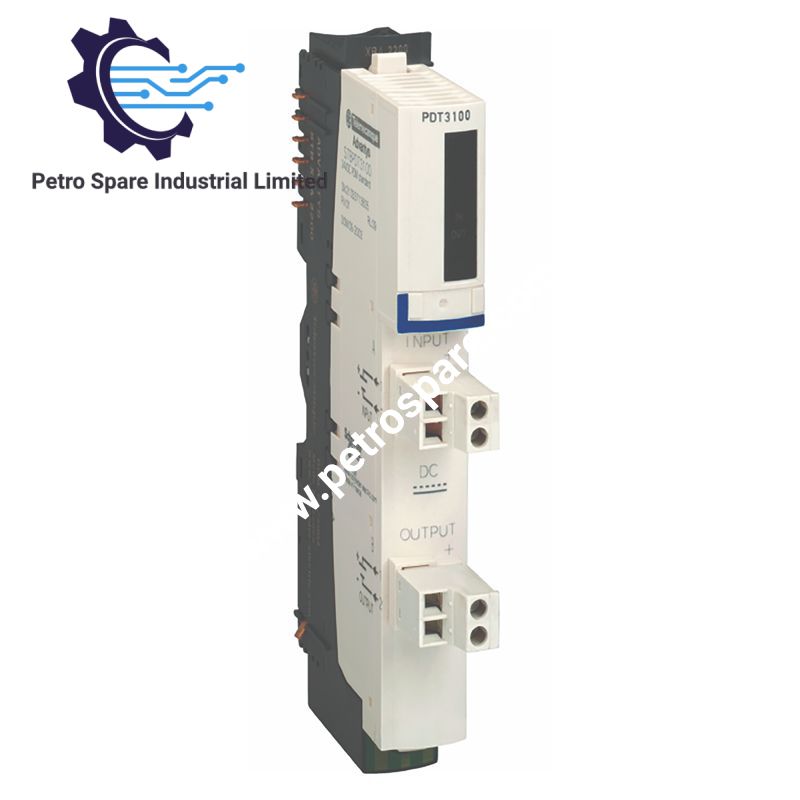

این تجهیز که برای توزیع برق 24 VDC و حفاظت از مدارهای برق فیلد در سیستم I/O توزیع‌شده Modicon STB پیکربندی شده است، Schneider Electric STBPDT3100K (کیت توزیع برق STBPDT3100K) قابلیت‌های مسیریابی فیزیکی مستقیم برق و پایش اتصال‌های باس حسگر و عملگر را فراهم می‌کند.

مشخصات سخت‌افزاری

پارامتر	مشخصات
مدل	STBPDT3100K
برند	Schneider Electric
نوع محصول	کیت استاندارد توزیع برق
سری	I/O توزیع‌شده Modicon STB
وزن	0.13 kg
ابعاد	18.4 mm (W) x 65.1 mm (D) x 125 mm (H)
دمای کاری	0 تا 60 deg C بدون کاهش ظرفیت
مصرف برق	ولتاژ تغذیه نامی 24 VDC؛ ماژول توزیع برق برای مدارهای باس حسگر و عملگر
ولتاژ تغذیه نامی	24 VDC
محدوده ولتاژ	19.2 تا 30 VDC برای باس حسگر/عملگر
قابلیت جریان ورودی/خروجی	مدار ورودی/خروجی 10 A، مدار ورودی/خروجی 12 A، مدار ورودی/خروجی 6 A، مدار ورودی/خروجی 8 A
عملکردهای حفاظتی	حفاظت داخلی در برابر اضافه‌جریان، حفاظت باس عملگر در برابر پلاریته معکوس
فیوز مدار خروجی	فیوز تأخیری 10 A
فیوز مدار ورودی	فیوز تأخیری 5 A
جریان مجاز ترمینال اتصال زمین	30 A به مدت 2 دقیقه
سازگاری پایه نصب	STBXBA2200
درجه حفاظت	IP20
پشتیبانی از تعویض گرم	خیر
نشانگر محلی	نشانگرهای LED سبز برای منبع تغذیه باس عملگر و منبع تغذیه باس حسگر
گواهی‌ها	CE، CSA، FM Class 1 Division 2، UL
سازگاری ارتباطی	سازگار با شبکه‌های اصلی فیلدباس از طریق معماری Modicon STB

ویژگی‌های توزیع برق و حفاظت باس Modicon STB

STBPDT3100K مسیرهای توزیع 24 VDC را برای باس‌های حسگر و عملگر Modicon STB مدیریت می‌کند. این ماژول مدارهای برق فیلد را از یکدیگر جدا کرده و از طریق حفاظت یکپارچه در برابر اضافه‌جریان و پلاریته معکوس، حفاظت الکتریکی فراهم می‌کند.

کیت توزیع برق از مونتاژ ماژولار I/O توزیع‌شده با سازگاری پایه نصب STBXBA2200 پشتیبانی می‌کند. ترکیب کیت شامل ماژول STBPDT3100، کانکتورهای فنری STBXTS2130، کانکتورهای پیچی STBXTS1130 و پایه STBXBA2200 است.

این ماژول از طریق نمایش وضعیت LED ورودی/خروجی، پایش تشخیص ولتاژ را فراهم می‌کند. آستانه ولتاژ DC برای فعال‌شدن LED کمتر از 15 VDC +/-1 و برای غیرفعال‌شدن LED برابر یا بیشتر از 15 VDC +/-1 است.

سؤالات متداول

س: آیا STBPDT3100K از عملکرد پشتیبان تعویض گرم پشتیبانی می‌کند؟
پ: خیر. STBPDT3100K از عملکرد پشتیبان تعویض گرم پشتیبانی نمی‌کند.

س: برای نصب STBPDT3100K به کدام پایه نصب نیاز است؟
پ: این ماژول برای استفاده با پایه نصب STBXBA2200 در سیستم I/O توزیع‌شده Modicon STB طراحی شده است.

س: چه عملکردهای حفاظتی در این ماژول یکپارچه شده‌اند؟
پ: این ماژول شامل حفاظت در برابر اضافه‌جریان برای مدارهای ورودی و خروجی و حفاظت در برابر پلاریته معکوس برای باس عملگر است.

راهنمای نصب در محل

STBPDT3100K را روی پایه نصب سازگار STBXBA2200 در مجموعه جزیره Modicon STB نصب کنید.

سیم‌کشی منبع 24 VDC را مطابق ترمینال‌های مشخص‌شده باس حسگر و عملگر متصل کنید. برای کاهش تداخل الکتریکی، سیم‌کشی برق فیلد را از کابل‌های ارتباطی جدا کنید.

پیش از برق‌دار کردن باس عملگر، پلاریته را بررسی کنید. پس از اعمال برق، اطمینان حاصل کنید که نشانگرهای LED وضعیت مورد انتظار برق باس حسگر و عملگر را نشان می‌دهند.

طبق محیط نصب، از روش‌های مناسب اتصال زمین ریل DIN و محفظه استفاده کنید. مسیرگذاری صحیح سیم‌های برق، سیگنال‌های فیلد و اتصال‌های شبکه را حفظ کنید.

---
