MNB-CNTLR-1000

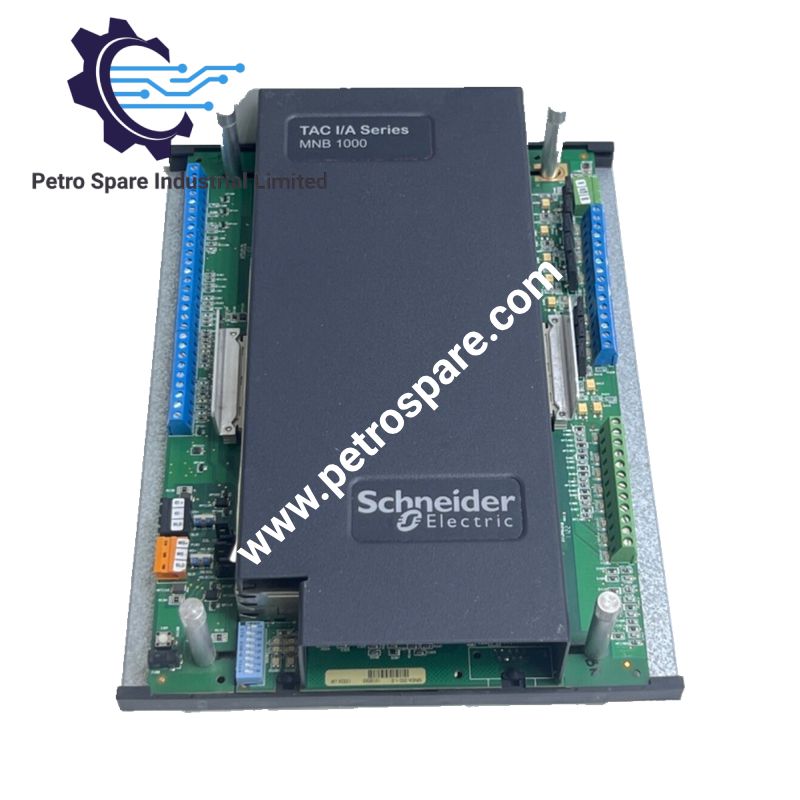

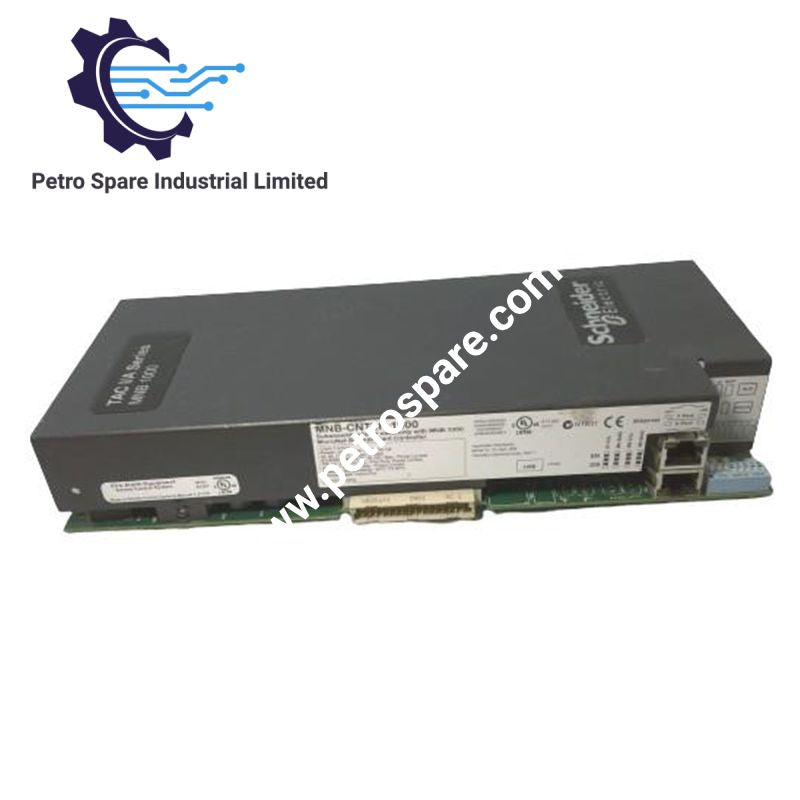

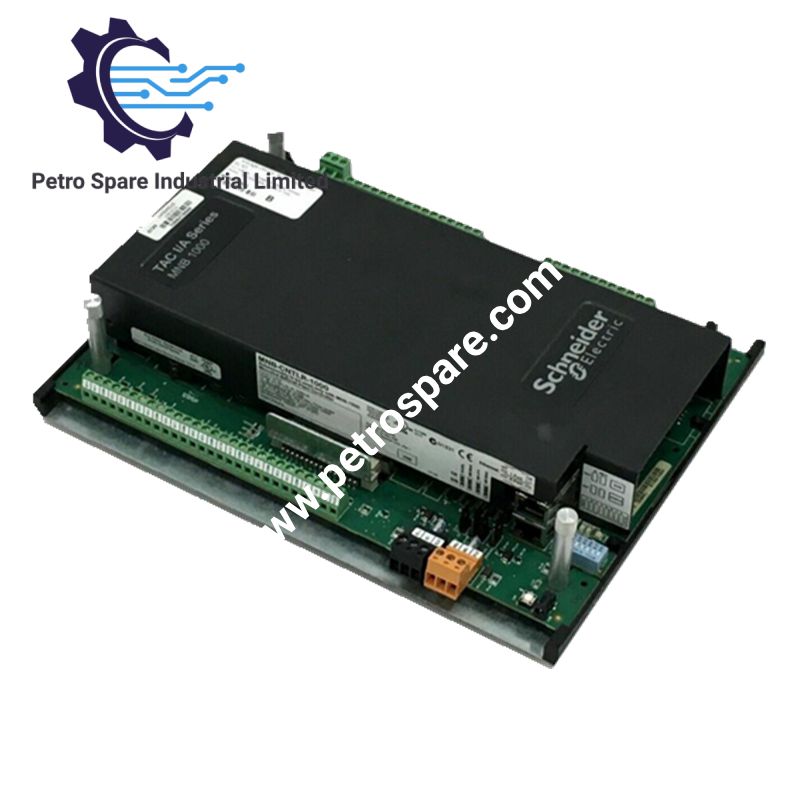

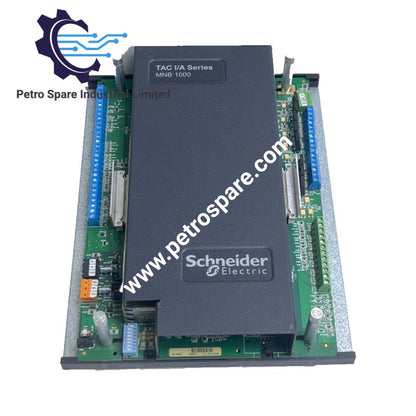

کنترلر Schneider Electric MNB-CNTLR-1000 (MNB-1000 کنترلر پلنت BACnet) که برای اجرای کنترل پلنت BACnet MS/TP در شبکه اتوماسیون ساختمان I/A Series MicroNet شرکت Schneider Electric پیکربندی شده است، کنترل فیزیکی و الکتریکی مستقیم سیگنال‌های I/O تجهیزات HVAC، خروجی‌های رله و ارتباط شبکه RS-485 را فراهم می‌کند.

مشخصات سخت‌افزاری

پارامتر	مشخصات
مدل	MNB-CNTLR-1000 / MNB-1000
برند	Schneider Electric (TAC / Invensys I/A Series)
وزن	1.95 پوند
دمای کاری	0 درجه سانتی‌گراد تا 50 درجه سانتی‌گراد
مصرف برق	تقریباً 30 VA تا 50 VA، بسته به بارهای I/O توسعه‌یافته
نوع دستگاه	کنترلر پلنت BACnet MS/TP / کنترلر ساختمان BACnet (B-BC)
پروتکل ارتباطی	BACnet MS/TP روی RS-485
نرخ‌های بود پشتیبانی‌شده	9.6 kbps، 19.2 kbps، 38.4 kbps، 76.8 kbps
منبع تغذیه	24 VAC +/-20%، 50/60 Hz
ورودی‌های یونیورسال	8 کانال، پشتیبانی از سیگنال‌های 0-10 VDC، 0-20 mA، ترمیستور و مقاومتی
ورودی‌های دیجیتال	4 کانال، کنتاکت خشک و شمارش پالس
خروجی‌های آنالوگ	4 کانال، 0-10 VDC
خروجی‌های دیجیتال	8 خروجی رله، Form A، 24 VAC / 30 VDC، 1 A
توسعه I/O	پشتیبانی از ماژول‌های توسعه سری MNB-Ix
پردازنده	ریزپردازنده 32 بیتی با حافظه فلش
ساعت بلادرنگ	RTC یکپارچه با پشتیبان باتری
محیط برنامه‌نویسی	WorkPlace Tech Tool (WPT)
محدوده رطوبت	5% تا 95% RH، بدون میعان
درجه حفاظت محفظه	معادل NEMA 1 / IP20
نوع نصب	نصب روی پنل یا ریل DIN
گواهی‌ها	UL 916، CE، FCC Part 15 Class A، دارای فهرست BTL

شبکه BACnet MS/TP و عملکردهای کنترل پلنت

MNB-1000 از طریق BACnet MS/TP و با استفاده از رابط فیزیکی RS-485، با نرخ‌های بود قابل انتخاب برای یکپارچه‌سازی شبکه ارتباط برقرار می‌کند. این کنترلر توالی‌های کنترل محلی، عملکردهای زمان‌بندی، ذخیره‌سازی روند و عملیات منطقی را از طریق برنامه‌نویسی WorkPlace Tech Tool اجرا می‌کند.

کنترلر پردازش مستقیم سیگنال‌های میدانی را از طریق ورودی‌های یونیورسال، خروجی‌های آنالوگ، ورودی‌های دیجیتال و خروجی‌های رله انجام می‌دهد. پردازنده داخلی و حافظه فلش غیرفرار، برنامه‌های کاربردی، پارامترهای پیکربندی و تنظیمات شبکه را هنگام قطع برق حفظ می‌کنند.

پرسش‌های متداول

س: MNB-CNTLR-1000 چه رابط ارتباطی‌ای ارائه می‌دهد؟
پ: این کنترلر از رابط ارتباطی BACnet MS/TP مبتنی بر سیگنال‌دهی فیزیکی RS-485 استفاده می‌کند.

س: آیا MNB-1000 می‌تواند بدون کنترلر ناظر کار کند؟
پ: بله. کنترلر از اجرای مستقل منطق برنامه‌ریزی‌شده، زمان‌بندی‌ها، روندها و عملکردهای کنترل محلی پشتیبانی می‌کند.

س: کنترلر از چه نوع توسعه I/O پشتیبانی می‌کند؟
پ: MNB-1000 از ظرفیت اضافی I/O از طریق ماژول‌های توسعه سری MNB-Ix پشتیبانی می‌کند.

راهنمای نصب میدانی

کنترلر را روی سطح مناسب پنل یا محل مناسبی روی ریل DIN نصب کنید و برای دسترسی به سیم‌کشی میدانی، فضای کافی در نظر بگیرید. برای کاهش تداخل الکتریکی، سیم‌کشی ارتباطی RS-485 را از هادی‌های برق ولتاژبالا جدا کنید.

منبع 24 VAC را مطابق الزامات سیم‌کشی کنترلر متصل کنید و در صورت لزوم، قطبیت را بررسی کنید. در صورت نیاز طبق رویه‌های سیم‌کشی محل، برای شبکه‌های BACnet MS/TP از کابل ارتباطی شیلددار استفاده کنید و شیلد کابل را مطابق استاندارد اتصال زمین نصب متصل کنید.

بخش‌های شبکه RS-485 را طبق قوانین سیم‌کشی BACnet MS/TP ترمینیت کنید. پیش از اتصال تجهیزات میدانی به کانال‌های ورودی یونیورسال، نوع سیگنال ورودی را بررسی کنید تا از مقیاس‌بندی یا تفسیر نادرست سیگنال جلوگیری شود.

پس از نصب فیزیکی و تأیید سیم‌کشی، منطق کاربرد، پارامترهای شبکه و تخصیص‌های I/O را از طریق WorkPlace Tech Tool پیکربندی کنید.

---
