PM5560

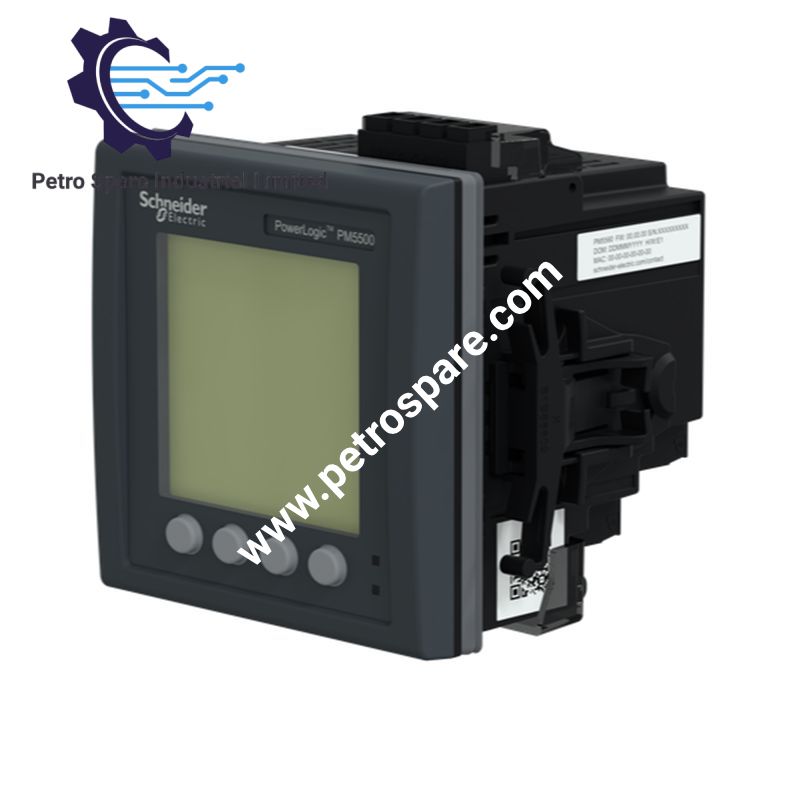

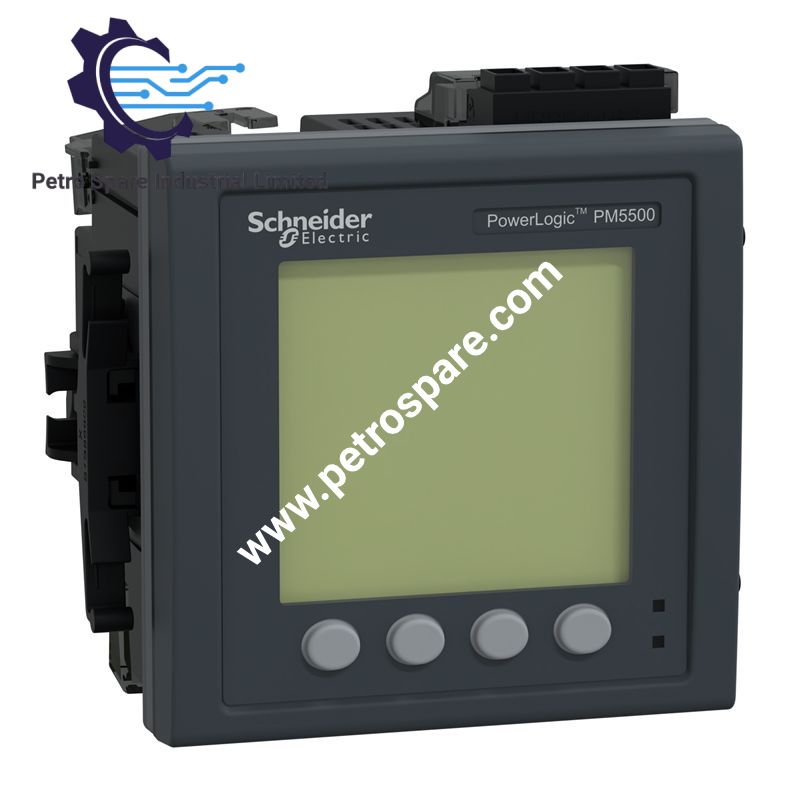

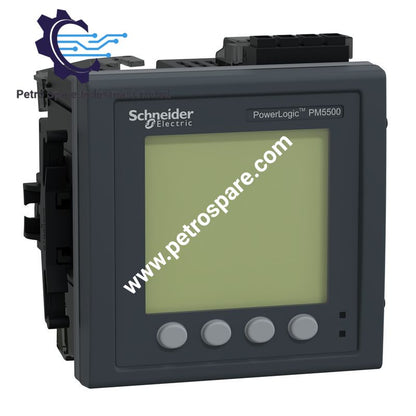

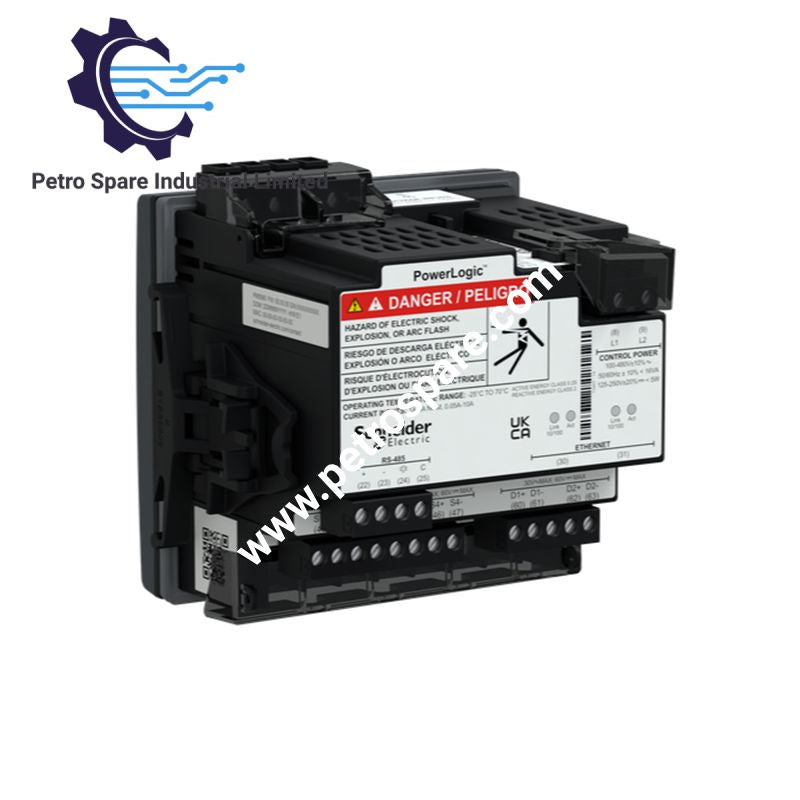

این تجهیز که برای اندازه‌گیری الکتریکی چندپارامتری در سامانه‌های PowerLogic PM5000 پیکربندی شده است، Schneider Electric METSEPM5560 (پاورمتر PM5560) اندازه‌گیری مستقیم ولتاژ، جریان، فرکانس، ضریب توان، انرژی، توان اکتیو و راکتیو را فراهم می‌کند و دارای تحلیل هارمونیکی تا هارمونیک شصت‌وسوم و ارتباطات Ethernet/RS485 است.

مشخصات سخت‌افزاری

پارامتر	مشخصات
مدل	METSEPM5560
مدل پایه	PM5560
برند	Schneider Electric
نوع محصول	پاورمتر
خانواده محصول	PowerLogic PM5000
مبدأ	هند
وزن	450 g
ابعاد	96 mm W x 72 mm D x 96 mm H
نحوه نصب	نصب توکار
نمایشگر	LCD با نور پس‌زمینه، 128 x 128 پیکسل
دمای کار	-25 تا 70 deg C
دمای نگهداری	-40 تا 85 deg C
مصرف توان	16 VA در 480 V
ولتاژ تغذیه	90 تا 528 VAC، 45 تا 65 Hz؛ 100 تا 300 VDC
فرکانس شبکه	50 / 60 Hz
جریان نامی خط	1 A یا 5 A
ولتاژ اندازه‌گیری	20 تا 400 VAC فاز-نول؛ 20 تا 828 VAC فاز-فاز
محدوده اندازه‌گیری جریان	50 تا 10000 mA
محدوده فرکانس	45 تا 65 Hz
کلاس دقت	کلاس 0.2S برای انرژی اکتیو، IEC 62053-22
نرخ نمونه‌برداری	128 نمونه/سیکل
اندازه‌گیری هارمونیک	تا هارمونیک شصت‌وسوم
ورودی‌های دیجیتال	4
خروجی‌های دیجیتال	2
حافظه	1.1 MB
ارتباطات	RS485، Ethernet
پروتکل‌های سریال	Modbus RTU، ASCII، JBUS
پروتکل‌های Ethernet	Modbus TCP/IP، BACnet/IP، DNP3 over Ethernet
سرعت Ethernet	10/100 Mbit/s
اتصال Ethernet	2 x RJ45، قابل استفاده در زنجیره‌ای
خدمات وب	وب‌سرور، مشاهده داده‌های بلادرنگ، عیب‌یابی، اعلان هشدار از طریق ایمیل
درجه حفاظت	IP54 در قسمت جلو/نمایشگر، IP30 در قسمت عقب
رطوبت	5 تا 95 % RH، بدون میعان در 50 deg C
ارتفاع کاری	تا 3000 m

Ethernet صنعتی و اندازه‌گیری کیفیت توان

METSEPM5560 اندازه‌گیری الکتریکی را با ارتباطات Ethernet و سریال ترکیب می‌کند. رابط RS485 از عملکرد دو سیمه Modbus RTU، ASCII و JBUS پشتیبانی می‌کند، درحالی‌که رابط‌های Ethernet از Modbus TCP/IP، BACnet/IP و DNP3 over Ethernet پشتیبانی می‌کنند. قابلیت دروازه Ethernet/serial امکان ارتباط بین بخش سریال و Ethernet را فراهم می‌کند.

اندازه‌گیری کیفیت توان تا هارمونیک شصت‌وسوم را پوشش می‌دهد. پاورمتر با نرخ 128 نمونه/سیکل نمونه‌برداری می‌کند و ولتاژ، جریان، فرکانس، ضریب توان، انرژی، توان اکتیو و توان راکتیو را اندازه‌گیری می‌کند. جریان نول به‌صورت مستقیم اندازه‌گیری می‌شود، درحالی‌که جریان زمین را می‌توان محاسبه کرد. چهار ورودی دیجیتال، قابلیت‌های پایش WAGES را فراهم می‌کنند و دو خروجی دیجیتال سیگنال‌های کنترلی را ارائه می‌دهند.

سؤالات متداول

س: METSEPM5560 چه ولتاژ تغذیه‌ای را می‌تواند بپذیرد؟
پ: محدوده تغذیه مشخص‌شده 90 تا 528 VAC در فرکانس 45 تا 65 Hz یا 100 تا 300 VDC است.

س: چه رابط‌های ارتباطی ارائه شده‌اند؟
پ: این پاورمتر دارای یک رابط RS485 و دو درگاه Ethernet از نوع RJ45 است. پروتکل‌های پشتیبانی‌شده شامل Modbus RTU، Modbus ASCII، JBUS، Modbus TCP/IP، BACnet/IP و DNP3 over Ethernet هستند.

س: چه پیکربندی‌های الکتریکی پشتیبانی می‌شوند؟
پ: این پاورمتر از پیکربندی‌های تک‌فاز به‌همراه نول، سه‌فاز و سه‌فاز به‌همراه نول، با ورودی‌های جریان نامی خط 1 A یا 5 A پشتیبانی می‌کند.

راهنمای نصب در محل

• پاورمتر را به‌صورت توکار و با استفاده از آرایش نصب تابلویی مشخص‌شده نصب کنید.
• برای کاهش تداخل القایی، سیم‌کشی اندازه‌گیری ولتاژ/جریان را از سیم‌کشی ارتباطی جدا نگه دارید.
• مدارهای ترانسفورماتور جریان را مطابق آرایش سیم‌کشی ورودی جریان مربوطه متصل کنید و پیش از برق‌دار کردن، قطبیت را بررسی کنید.
• از اتصال دو سیمه RS485 با رعایت اصول مناسب کابل‌کشی ارتباطی و ترمینیشن متناسب با توپولوژی شبکه استفاده کنید.
• در صورت امکان، کابل‌های Ethernet را از هادی‌های جریان بالا یا دارای نویز زیاد جدا عبور دهید.
• شیلد کابل‌ها را مطابق طراحی اتصال زمین و EMC کارخانه متصل کنید. از ایجاد حلقه‌های زمین ناخواسته جلوگیری کنید.
• پیش از اعمال ولتاژ کاری، ولتاژ اندازه‌گیری، رنج ثانویه CT، توالی فاز و اتصال نول را بررسی کنید.
• پیش از اتصال پاورمتر به شبکه کنترل، آدرس‌دهی و پارامترهای ارتباطی موردنیاز Modbus، BACnet یا DNP3 را تأیید کنید.
• قسمت عقب پاورمتر را در شرایط حفاظت IP30 مشخص‌شده و پنل جلویی را در شرایط حفاظت IP54 آن نگه دارید.
• اطمینان حاصل کنید که دمای محیط و رطوبت در محدوده‌های کاری مشخص‌شده باقی بمانند.

---
