PM5100

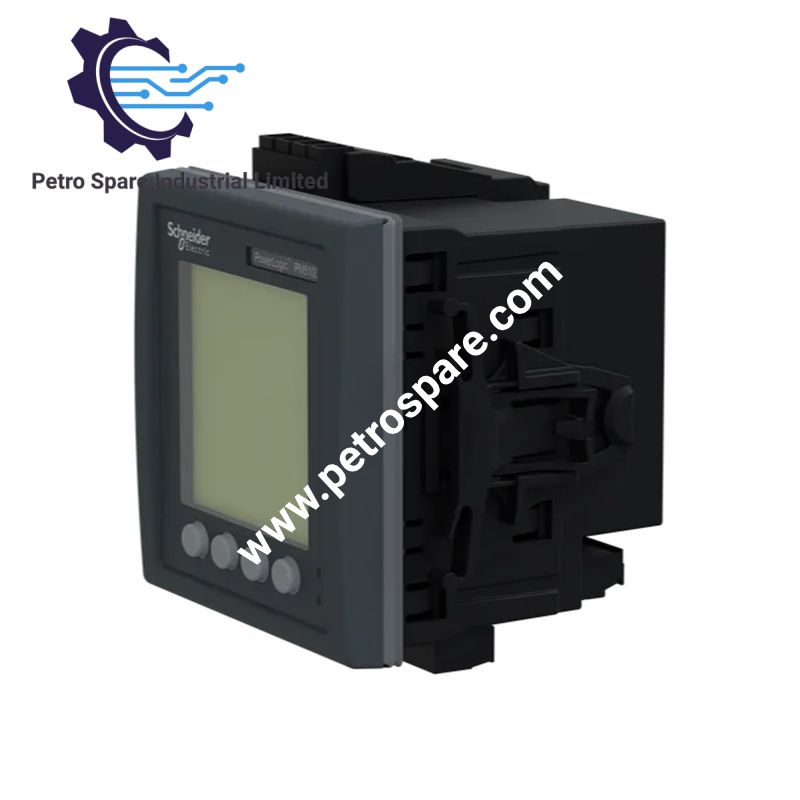

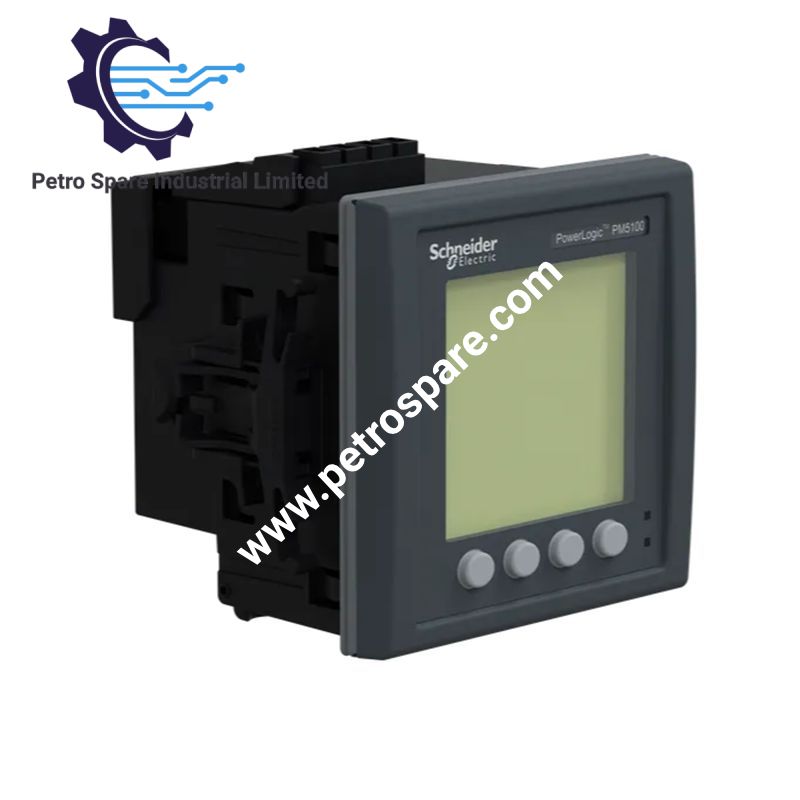

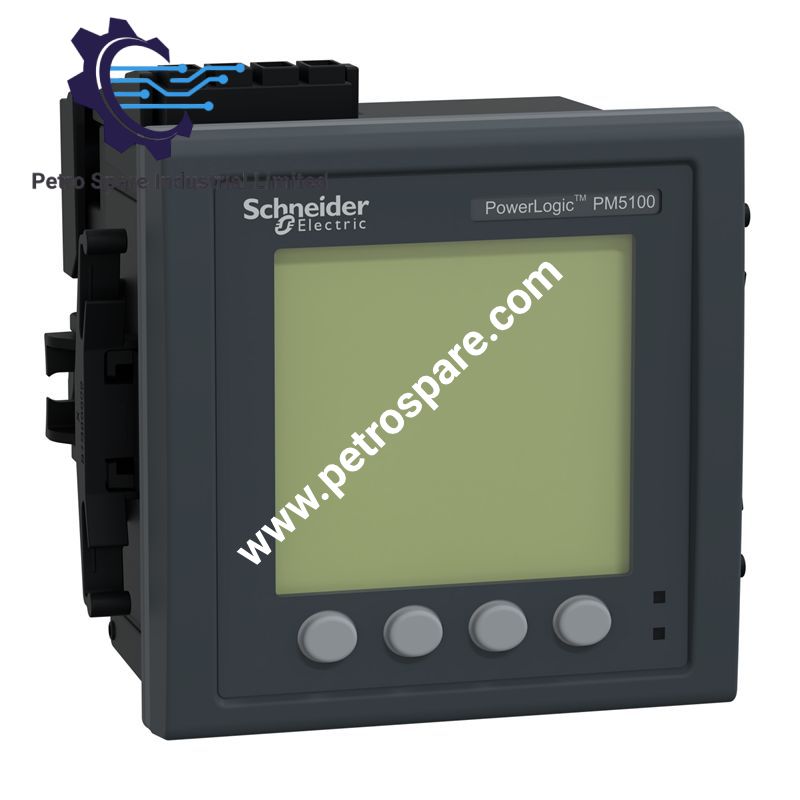

این دستگاه که برای اندازه‌گیری انرژی الکتریکی و پایش کیفیت توان در پلتفرم‌های PowerLogic PM5000 پیکربندی شده است، Schneider Electric METSEPM5100 (پاورمتر PM5100) اندازه‌گیری مستقیم ولتاژ، جریان، فرکانس، ضریب توان، توان اکتیو/راکتیو، مقادیر انرژی و مؤلفه‌های هارمونیکی تا مرتبه پانزدهم را فراهم می‌کند.

مشخصات سخت‌افزاری

پارامتر	مشخصات
مدل	METSEPM5100
برند	Schneider Electric
سری محصول	PowerLogic PM5000
نوع محصول	پاورمتر
وزن	380 g
ابعاد	96 mm W x 72 mm D x 96 mm H
دمای کاری	-25 تا 70 deg C (متر)؛ -20 تا 70 deg C (نمایشگر)
مصرف توان	حداکثر 11 VA در 415 VAC
نوع نمایشگر	LCD گرافیکی تک‌رنگ، 128 x 128 پیکسل
حالت نصب	نصب توکار
ولتاژ تغذیه نامی	90 تا 450 VAC، 45 تا 65 Hz؛ 100 تا 300 VDC
ورودی جریان نامی	1 A یا 5 A
پیکربندی شبکه	1P + N، 3P، 3P + N
ولتاژ اندازه‌گیری	35 تا 760 VAC بین فازها؛ 20 تا 400 VAC بین فاز و نول
محدوده فرکانس	45 تا 65 Hz
نرخ نمونه‌برداری	64 نمونه در هر سیکل
اندازه‌گیری هارمونیک	تا هارمونیک مرتبه پانزدهم
کلاس دقت	کلاس 0.5S برای انرژی اکتیو مطابق IEC 62053-22
خروجی پالس	1 خروجی پالس انرژی
عملکرد هشدار	33 هشدار قابل پیکربندی
درجه حفاظت	نمایشگر جلویی IP54، محفظه پشتی IP30
گواهی‌ها	CE، cULus

ویژگی‌های اندازه‌گیری توان و شبکه قطعی

METSEPM5100 مدارهای دریافت سیگنال الکتریکی را برای پایش توان سه‌فاز و تک‌فاز یکپارچه می‌کند. موتور اندازه‌گیری سیگنال‌های ورودی ولتاژ و جریان را با 64 نمونه در هر سیکل پردازش کرده و مقادیر توان اکتیو، توان راکتیو، توان ظاهری، انرژی، فرکانس و ضریب توان را محاسبه می‌کند.

این متر از تحلیل کیفیت توان از طریق اندازه‌گیری مؤلفه‌های هارمونیکی تا هارمونیک مرتبه پانزدهم پشتیبانی می‌کند. دقت اندازه‌گیری برای انرژی اکتیو بر اساس الزامات کلاس 0.5S استاندارد IEC 62053-22 تعریف شده است.

این دستگاه دارای یک کانال خروجی پالس برای انباشت انرژی از راه دور است و مدیریت هشدار قابل پیکربندی را با 33 وضعیت هشدار فراهم می‌کند. داده‌های ثبت‌شده شامل مقادیر آنی حداقل و حداکثر، همراه با قابلیت ثبت زمان هستند.

پرسش‌های متداول

س: METSEPM5100 از چه سیگنال‌های ورودی جریانی پشتیبانی می‌کند؟
پ: این متر ورودی‌های جریان خط با مقدار نامی 1 A یا 5 A را برای مدارهای اندازه‌گیری ترانسفورماتور جریان می‌پذیرد.

س: آیا METSEPM5100 پورت‌های ارتباط سریال دارد؟
پ: مدل METSEPM5100 فقط خروجی پالس را برای ارتباط فراهم می‌کند. هیچ پروتکل ارتباطی برای پورت ارتباطی اختصاص داده نشده است.

س: برای نصب به چه روش نصبی نیاز است؟
پ: این متر با استفاده از پیکربندی نصب توکار و یک نگهدارنده نصب قاب‌دار نصب می‌شود.

راهنمای نصب در محل

METSEPM5100 را در برش پنل مناسب برای قالب نمایشگر جلویی 96 mm x 96 mm نصب کنید. مدارهای حس ولتاژ، ورودی‌های ترانسفورماتور جریان و سیم‌کشی خروجی پالس را طبق مستندات تخصیص ترمینال متصل کنید.

سیم‌کشی ثانویه ترانسفورماتور جریان باید قطبیت صحیح را حفظ کند و هنگام راه‌اندازی از کارکرد مدار باز جلوگیری شود. برای کاهش تداخل الکتریکی، در صورت امکان سیم‌کشی اندازه‌گیری را از هادی‌های کلیدزنی ولتاژ بالا جدا کنید.

سیم‌کشی سیگنال را با استفاده از روش‌های مناسب اتصال به زمین و شیلدگذاری، متناسب با محیط نصب، محافظت کنید. پیش از برق‌دار کردن متر، توالی فاز، پیکربندی شبکه و تنظیمات ورودی نامی را بررسی کنید.

---
