HMIGXU5512

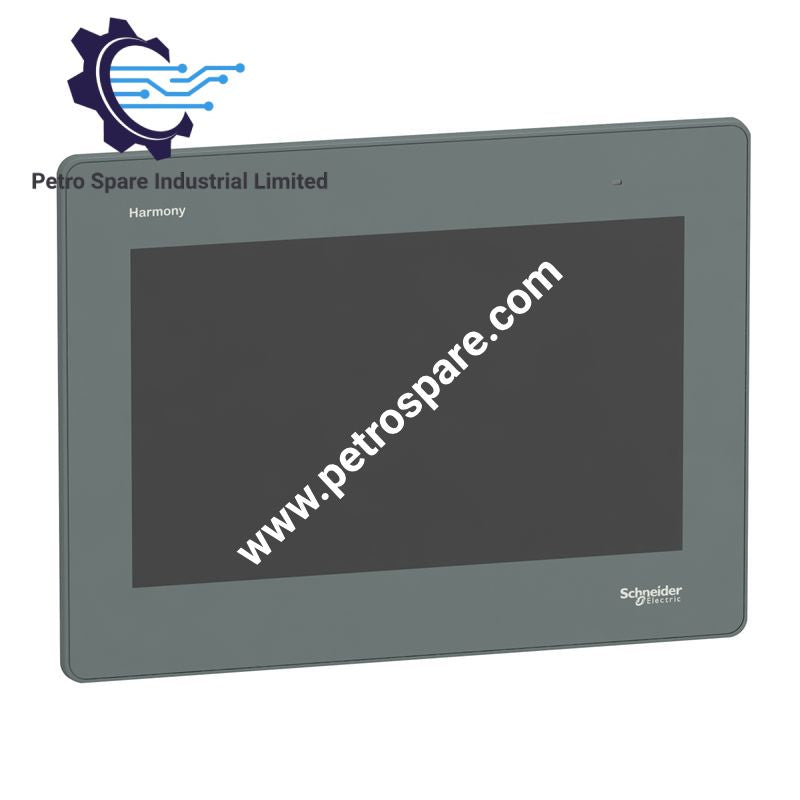

Schneider Electric HMIGXU5512 که با عنوان پنل لمسی پیشرفته HMIGXU5512 نیز فهرست شده است، به‌عنوان یک مؤلفه سخت‌افزاری اختصاصی برای نمایش رابط اپراتور و ارتباط داده‌ای سریال/اترنت در محدوده Harmony Easy GXU عمل می‌کند.

مشخصات سخت‌افزاری

پارامتر	مشخصات
مدل	HMIGXU5512
برند	Schneider Electric
نوع محصول	پنل لمسی پیشرفته
سری	Harmony Easy GXU
وزن	1.5 kg
ابعاد	برش پنل: 255 x 185 mm؛ بسته‌بندی: 32.4 x 23.9 x 9.4 cm
دمای کارکرد	0 تا 50 deg C
نوع نمایشگر	صفحه‌نمایش لمسی LCD
اندازه نمایشگر	10.1 inch
وضوح نمایشگر	800 x 480 pixels WVGA
رنگ‌های نمایشگر	65536 رنگ
عمر نور پس‌زمینه	20000 ساعت
ولتاژ تغذیه نامی	24 VDC
حافظه برنامه کاربردی	48 MB
حافظه DDR داخلی	128 MB
حافظه پشتیبان	128 kB
ارتباط سریال	COM1 RS232C، COM2 RS422/RS485
ارتباط اترنت	10/100BASE-TX
رابط USB	USB نوع mini B و USB نوع A
درجه حفاظت قسمت جلویی	IP65
گواهی	CE

رابط ارتباطی اترنت و سریال

HMIGXU5512 رابط‌های ارتباطی فیزیکی را برای اتصال به کنترلر از طریق لینک‌های سریال و شبکه اترنت فراهم می‌کند. COM1 از یک کانکتور نر SUB-D نه‌پین برای ارتباط RS232C استفاده می‌کند، درحالی‌که COM2 از طریق یک کانکتور نر SUB-D نه‌پین از ارتباط RS422/RS485 پشتیبانی می‌کند. پورت یکپارچه اترنت 10/100BASE-TX اتصال استاندارد شبکه را برای تبادل داده با کنترلرهای اتوماسیون سازگار فراهم می‌کند.

این پنل از نرم‌افزار پیکربندی Vijeo Designer Basic پشتیبانی می‌کند و برای ذخیره‌سازی پروژه در زمان اجرا و نگهداری داده‌های سیستم، دارای حافظه داخلی برنامه کاربردی، حافظه DDR و حافظه پشتیبان است.

پرسش‌های متداول

س: چه رابط‌های ارتباطی در HMIGXU5512 یکپارچه شده‌اند؟
پ: HMIGXU5512 دارای یک پورت اترنت 10/100BASE-TX، یک رابط سریال RS232C، یک رابط سریال RS422/RS485، اتصال USB نوع A و اتصال USB نوع mini B است.

س: ولتاژ تغذیه نامی پنل لمسی HMIGXU5512 چقدر است؟
پ: HMIGXU5512 با ورودی تغذیه نامی 24 VDC کار می‌کند.

س: HMIGXU5512 چه سخت‌افزار نمایشی‌ای دارد؟
پ: این دستگاه از یک صفحه‌نمایش لمسی LCD با اندازه 10.1 inch و وضوح 800 x 480 pixels WVGA استفاده می‌کند و از 65536 رنگ نمایش پشتیبانی می‌کند.

راهنمای نصب در محل

HMIGXU5512 را در برش پنلی مطابق با ابعاد نصب مشخص‌شده نصب کنید و الزامات آب‌بندی قسمت جلویی را برای دستیابی به حفاظت IP65 رعایت کنید. در صورت نیاز از کابل‌های ارتباطی شیلددار استفاده کنید و برای کاهش تداخل الکتریکی، سیم‌کشی ارتباط سریال را از هادی‌های برق با ولتاژ بالا جدا نگه دارید.

منبع تغذیه 24 VDC را با رعایت قطبیت صحیح وصل کنید و اتصال زمین مناسبی بین شاسی پنل و نقطه اتصال زمین تابلو کنترل فراهم کنید. کابل‌های اترنت و سریال را مطابق شیوه‌های سیم‌کشی صنعتی مسیردهی کنید و از نصب موازی آن‌ها با مدارهای سوئیچینگ جریان بالا خودداری کنید.

تولید این محصول در 1 مه 2024 متوقف شد. مدل جایگزین فهرست‌شده HMIET6500 است که رابط لمسی مشابهی در کلاس 10 inch با قابلیت‌های COM، اترنت، USB و RTC ارائه می‌دهد.

---
