HMIGXU3512

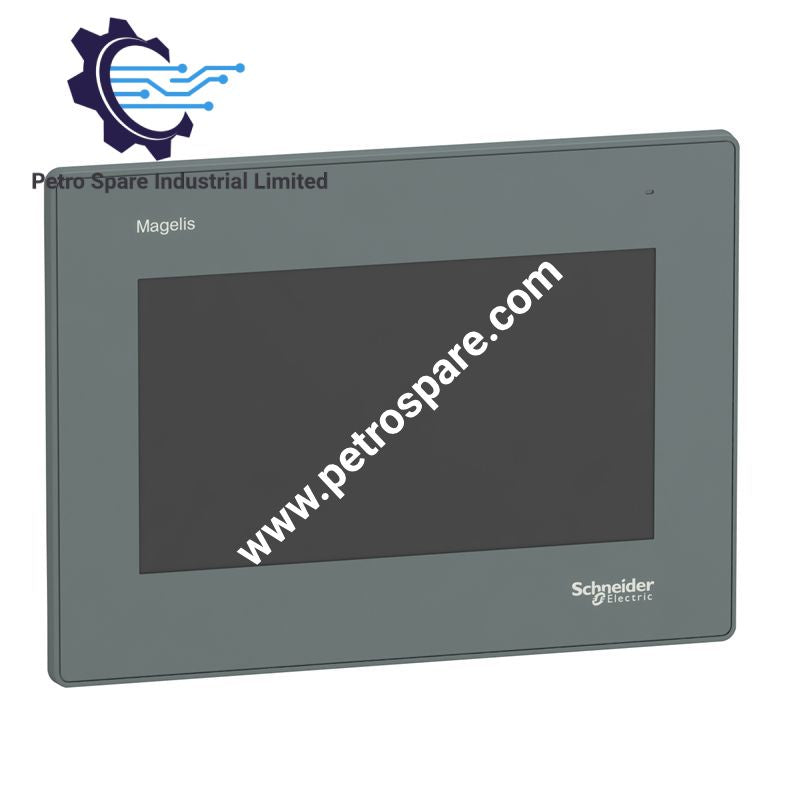

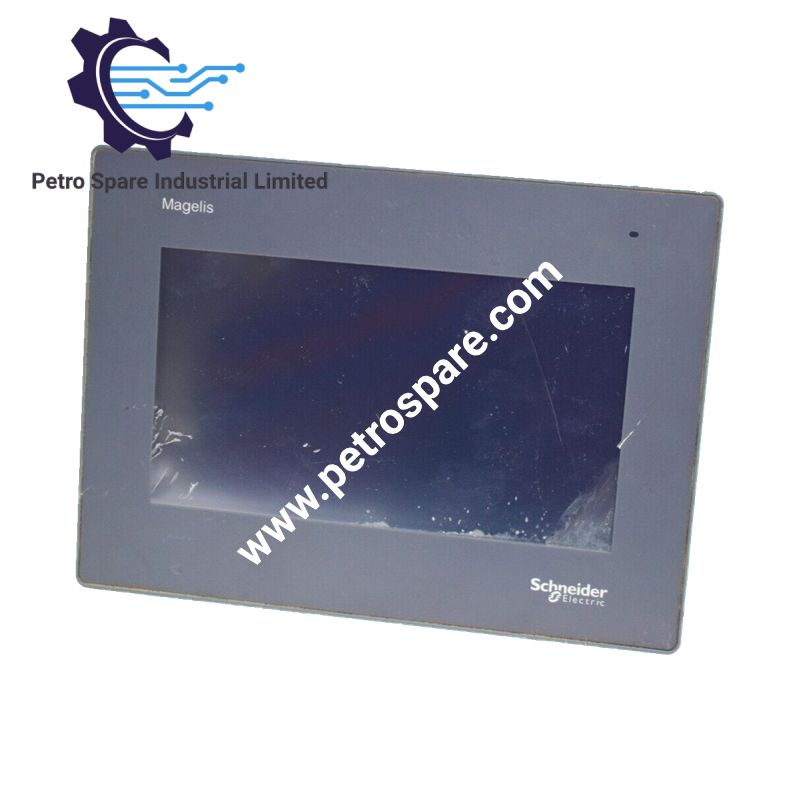

Schneider Electric HMIGXU3512 که با عنوان HMIGXU3512 Advanced Touchscreen Panel نیز فهرست شده است، نمایشگر لمسی 7 اینچی WVGA، ارتباطات سریال، اتصال USB و ارتباط اترنت 10/100BASE-TX را برای پلتفرم Harmony Easy GXU فراهم می‌کند. این دستگاه با منبع تغذیه 24 VDC کار می‌کند و دارای حافظه داخلی برنامه، DDR و پشتیبان است.

مشخصات سخت‌افزاری

پارامتر	مشخصات
مدل	HMIGXU3512
برند	Schneider Electric
سری	Harmony Easy GXU
نوع محصول	پنل لمسی پیشرفته
نوع نمایشگر	صفحه‌نمایش لمسی LCD
اندازه نمایشگر	7 اینچ
وضوح نمایشگر	800 x 480 پیکسل WVGA
رنگ‌های نمایشگر	65536 رنگ
عمر نور پس‌زمینه	20000 ساعت
حافظه برنامه	48 MB
DDR داخلی	128 MB
حافظه پشتیبان	128 kB
ولتاژ نامی منبع تغذیه	24 VDC
COM1	SUB-D نر 9 پین، RS232C
COM2	SUB-D نر 9 پین، RS422/RS485
اترنت	10/100BASE-TX
رابط‌های USB	USB نوع A؛ USB نوع mini B
محافظت پنل جلویی	IP65
دمای کاری	0 تا 50 درجه سانتی‌گراد
دمای نگهداری	-20 تا 60 درجه سانتی‌گراد
ابعاد برش نصب	190 x 135 mm
نرم‌افزار	Vijeo Designer Basic
گواهی	CE
وضعیت	توقف تولید در 1 مه 2024
جایگزین پیشنهادی	HMIET6400

ارتباطات سریال و اترنت

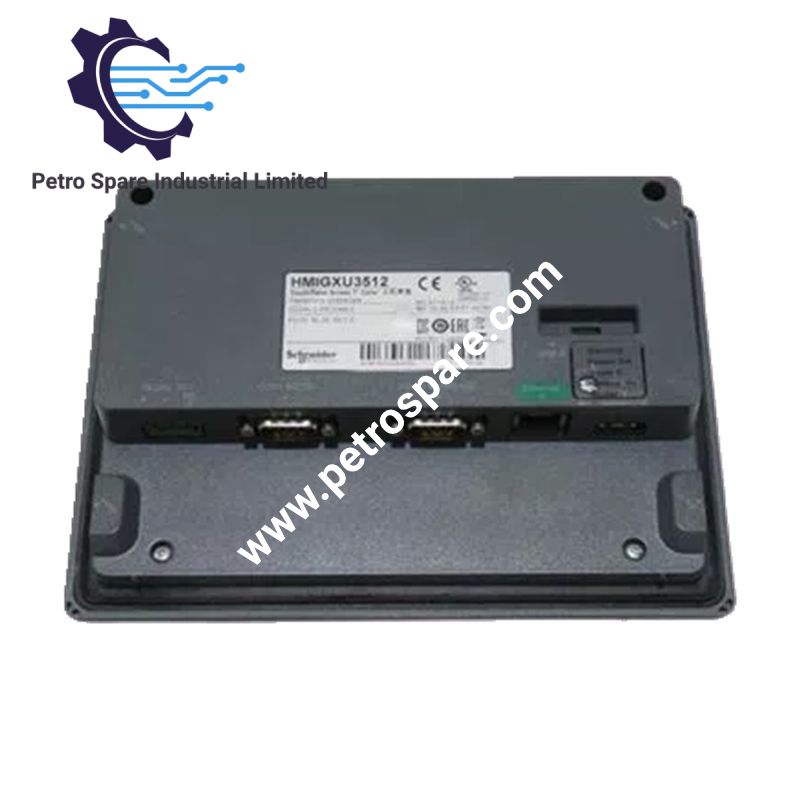

HMIGXU3512 دو رابط مستقل ارتباط سریال فراهم می‌کند. COM1 از RS232C از طریق کانکتور SUB-D نر 9 پین استفاده می‌کند، در حالی که COM2 از RS422/RS485 از طریق یک کانکتور SUB-D نر 9 پین دیگر پشتیبانی می‌کند. رابط یکپارچه اترنت 10/100BASE-TX ارتباط شبکه را فراهم می‌کند و رابط‌های USB نوع A و mini B برای اتصال تجهیزات جانبی و سرویس‌های پشتیبانی‌شده در دسترس هستند.

پیکربندی ارتباطات باید با رابط کنترلر متصل، لایه فیزیکی و آرایش کابل مطابقت داشته باشد. سیم‌کشی RS422/RS485 باید آرایش مشخص‌شده زوج‌های سیگنال و اتصال مناسب شیلد را حفظ کند. کابل‌کشی اترنت، در صورت امکان، باید جدا از هادی‌های توان با انرژی بالا هدایت شود.

سؤالات متداول

س: چه ولتاژ منبع تغذیه‌ای برای HMIGXU3512 مشخص شده است؟
پ: ولتاژ نامی منبع تغذیه 24 VDC است.

س: چه رابط‌های سریالی ارائه شده‌اند؟
پ: COM1 از طریق یک کانکتور SUB-D نر 9 پین، RS232C را فراهم می‌کند. COM2 از طریق یک کانکتور SUB-D نر 9 پین، RS422/RS485 را فراهم می‌کند.

س: پنل چه وضوح نمایشی ارائه می‌دهد؟
پ: صفحه‌نمایش لمسی LCD هفت اینچی، وضوح 800 x 480 پیکسل WVGA با 65536 رنگ را ارائه می‌دهد.

راهنمای نصب در محل

پنل را در برش نصب 190 x 135 mm نصب کنید و اطمینان یابید که سطح آب‌بندی پنل جلویی تمیز و عاری از آسیب مکانیکی باشد. درجه حفاظت IP65 مشخص‌شده مربوط به پنل جلویی است.

منبع تغذیه 24 VDC را با قطبیت صحیح و حفاظت صنعتی مناسب متصل کنید. سیم‌کشی ارتباطات سریال را از هادی‌های سوئیچینگ با جریان بالا دور نگه دارید. برای اتصالات RS422/RS485، آرایش موردنیاز زوج سیگنال تفاضلی را حفظ کنید و شیلد کابل را مطابق طرح اتصال زمین نصب اعمال کنید.

برای رابط 10/100BASE-TX از کابل‌کشی اترنت مناسب استفاده کنید. از هدایت کابل‌های ارتباطی به‌صورت موازی با سیم‌کشی درایوهای ولتاژ بالا یا فرکانس بالا در فواصل طولانی خودداری کنید. پیش از راه‌اندازی، نشستن صحیح کانکتورها و مهار کشش کابل را بررسی کنید.

تولید HMIGXU3512 در 1 مه 2024 متوقف شد. Schneider Electric، HMIET6400 را به‌عنوان جایگزین پیشنهادی معرفی می‌کند. پیش از تعویض، تخصیص رابط‌ها، سازگاری نرم‌افزار، ابعاد مکانیکی و پیکربندی برنامه باید بررسی شوند.

---
