BMXAMI0800RU

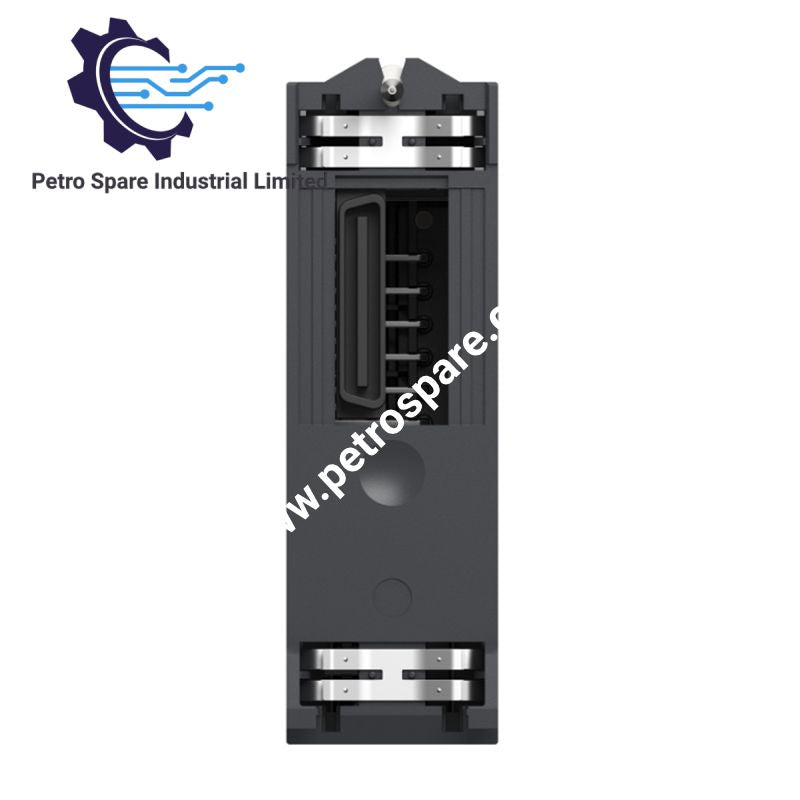

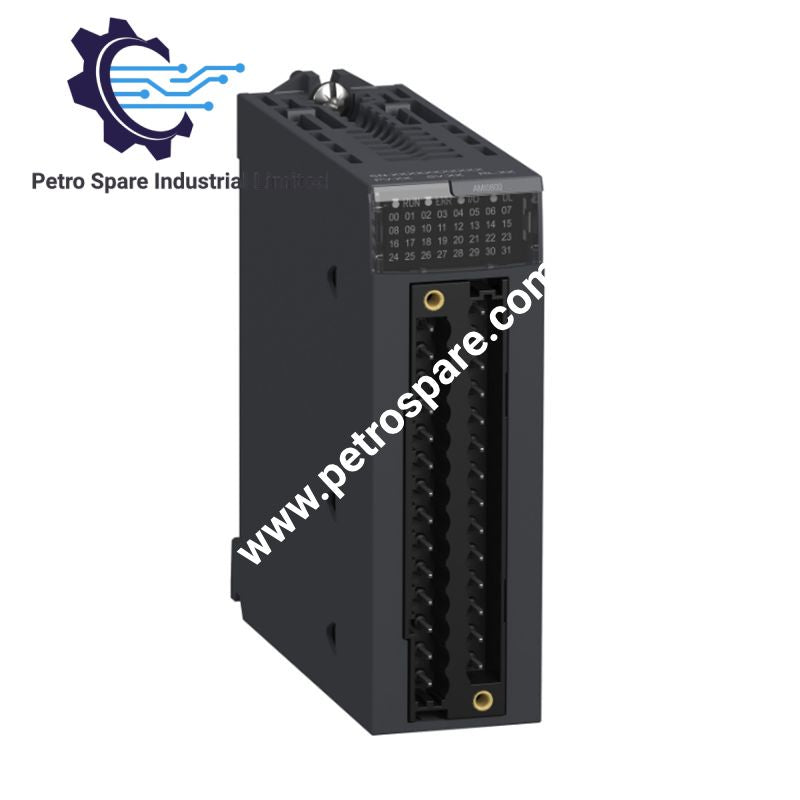

Schneider Electric BMXAMI0800RU که با عنوان BMXAMI0800RU، ماژول ورودی آنالوگ، نیز فهرست شده است، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای دریافت سیگنال‌های میدانی ولتاژ و جریان در سیستم‌های بک‌پلین PAC مدل‌های Modicon M340 و Modicon M580 عمل می‌کند.

مشخصات سخت‌افزاری

پارامتر	مشخصات
مدل	BMXAMI0800RU
برند	Schneider Electric
مبدأ	فرانسه
دمای کاری	محدوده دقت اندازه‌گیری 0 تا 60 درجه سانتی‌گراد
مصرف برق	تقریباً 150 میلی‌آمپر در منبع تغذیه 24 VDC بک‌پلین
نوع محصول	ماژول ورودی آنالوگ با چگالی بالا
سازگاری پلتفرم	Modicon M340 / Modicon M580 PAC
کانال‌های ورودی	8 کانال ورودی آنالوگ
نوع ورودی	ورودی ولتاژ و جریان سطح‌بالا
محدوده ورودی ولتاژ	0...10 V، 0...5 V، 1...5 V، +/-5 V، +/-10 V
محدوده ورودی جریان	0...20 mA، 4...20 mA، +/-20 mA
تفکیک‌پذیری تبدیل	ADC شانزده‌بیتی، تفکیک‌پذیری ورودی آنالوگ 15 بیت + علامت
امپدانس ورودی	10 مگااهم در حالت ولتاژ، 250 اهم در حالت جریان
نوع اتصال	ترمینال بلوک جداشدنی 28 پین
ولتاژ ایزولاسیون	1400 V DC بین کانال‌ها و زمین، 1400 V DC بین کانال‌ها و باس
فیلتر دیجیتال	فیلتر دیجیتال مرتبه اول
تضعیف کراس‌تاک	حداقل 80 dB
رد حالت مشترک	100 dB

ویژگی‌های پردازش سیگنال آنالوگ PAC مدل Modicon

BMXAMI0800RU تبدیل سیگنال آنالوگ را از طریق 8 کانال ورودی قابل پیکربندی انجام می‌دهد که به معماری‌های بک‌پلین Modicon M340 و Modicon M580 متصل هستند. این ماژول سیگنال‌های استاندارد ترانسمیتر، از جمله حلقه‌های 4-20 mA و خروجی‌های ولتاژ را می‌پذیرد و اندازه‌گیری‌های میدانی را در قالب مقیاس‌بندی کاربر به مقادیر دیجیتال از -32768 تا +32767 تبدیل می‌کند.

این ماژول از پیکربندی کانال‌ها برای محدوده‌های مختلف ولتاژ و جریان پشتیبانی می‌کند. حفاظت ورودی امکان تحمل شرایط اضافه‌بار تا +/-30 mA برای ورودی‌های جریان و +/-30 V برای ورودی‌های ولتاژ را فراهم می‌کند. کالیبراسیون کارخانه‌ای، فیلتر دیجیتال و دقت مقاومت تبدیل داخلی 0.1% با ویژگی رانش 15 ppm/deg C، رفتار دریافت آنالوگ را تعیین می‌کنند.

سؤالات متداول

س: آیا BMXAMI0800RU ایزولاسیون الکتریکی کانال‌به‌کانال را فراهم می‌کند؟
پ: مشخصات موجود، ایزولاسیون 1400 V DC بین کانال‌ها و زمین و نیز بین کانال‌ها و باس را نشان می‌دهند. برخی نسخه‌های مستندات Schneider Electric مشخصات ایزولاسیون کانال‌ها را به‌صورت متفاوتی ذکر می‌کنند؛ نصب باید مطابق دفترچه مرجع سخت‌افزار مربوطه انجام شود.

س: زمان چرخه تبدیل آنالوگ ماژول چقدر است؟
پ: زمان چرخه سریع خواندن برابر است با 1 ms به‌علاوه 1 ms ضربدر تعداد کانال‌های پیکربندی‌شده. زمان چرخه اسمی خواندن برای 8 کانال، 9 ms است.

س: چه نوع سیگنال‌های میدانی را می‌توان به کانال‌های ورودی متصل کرد؟
پ: این ماژول سیگنال‌های ولتاژ شامل 0...10 V، 0...5 V، 1...5 V، +/-5 V، +/-10 V و سیگنال‌های جریان شامل 0...20 mA، 4...20 mA و +/-20 mA را می‌پذیرد.

راهنمای نصب میدانی

BMXAMI0800RU را مطابق دفترچه پیکربندی سخت‌افزار کنترلر، مستقیماً در یک موقعیت رک سازگار با Modicon M340 یا Modicon M580 نصب کنید.

برای اتصالات میدانی آنالوگ، در مواردی که نویز سیگنال ممکن است بر دقت اندازه‌گیری اثر بگذارد، از سیم‌کشی ابزار دقیق شیلددار استفاده کنید. شیلد کابل‌ها را مطابق طراحی اتصال زمین تابلو متصل کنید و از عبور موازی کابل‌های سیگنال آنالوگ با هادی‌های برق جریان‌بالا خودداری کنید.

پیش از برق‌دار کردن رک، سیم‌کشی ترمینال بلوک را بررسی کنید. برای جلوگیری از خطاهای مقیاس‌بندی، هر کانال ورودی را مطابق محدوده خروجی ترانسمیتر متصل‌شده پیکربندی کنید. برای کاهش تداخل الکترومغناطیسی، فاصله میان سیم‌کشی سیگنال آنالوگ و مدارهای سوئیچینگ را حفظ کنید.

پیش از دانلود پیکربندی PLC/PAC، از در دسترس بودن توان بک‌پلین و آدرس‌دهی ماژول اطمینان حاصل کنید.

---
