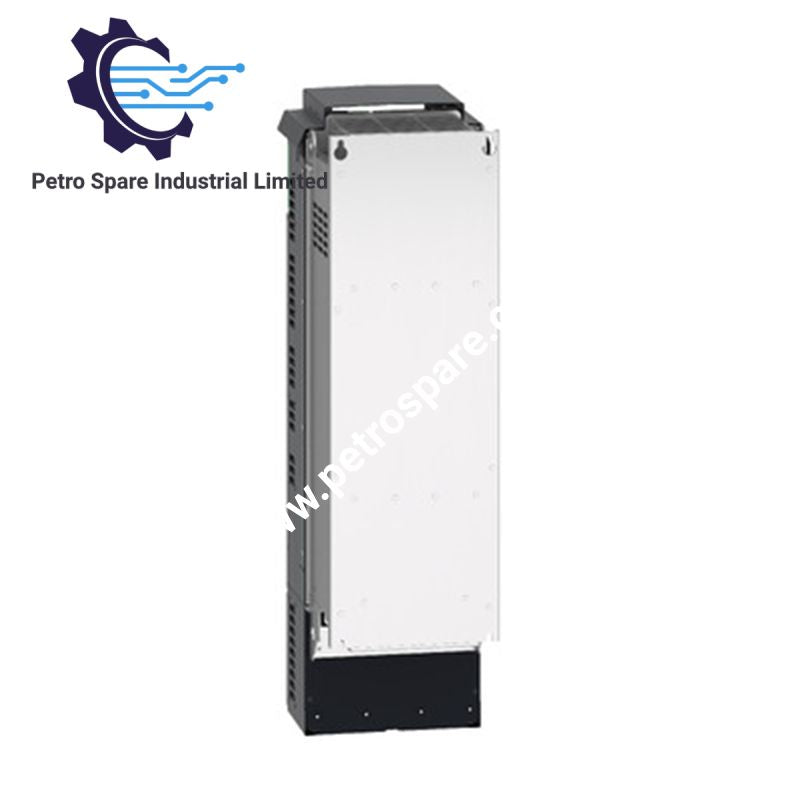

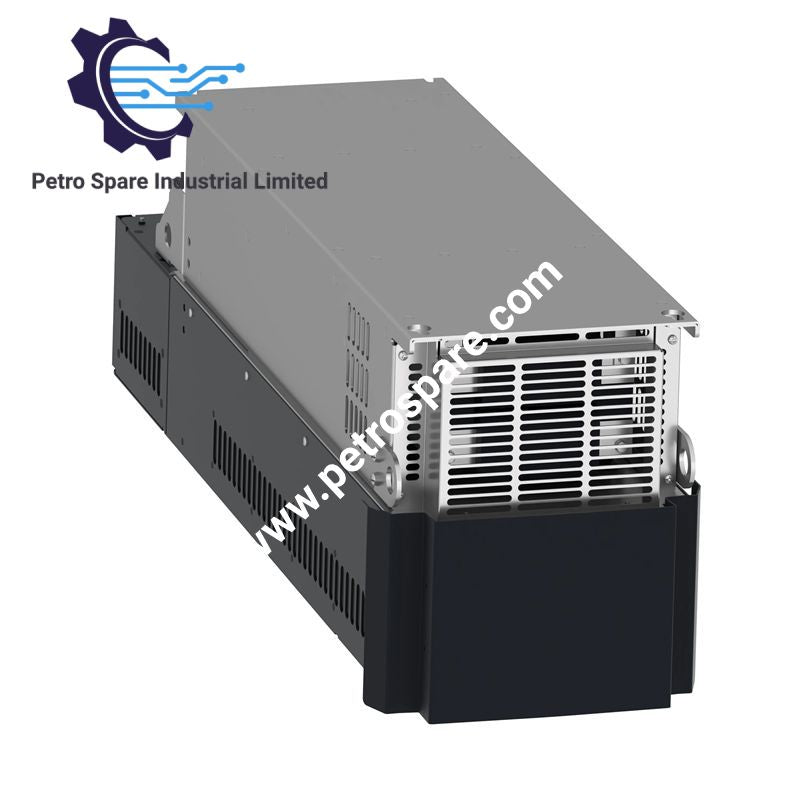

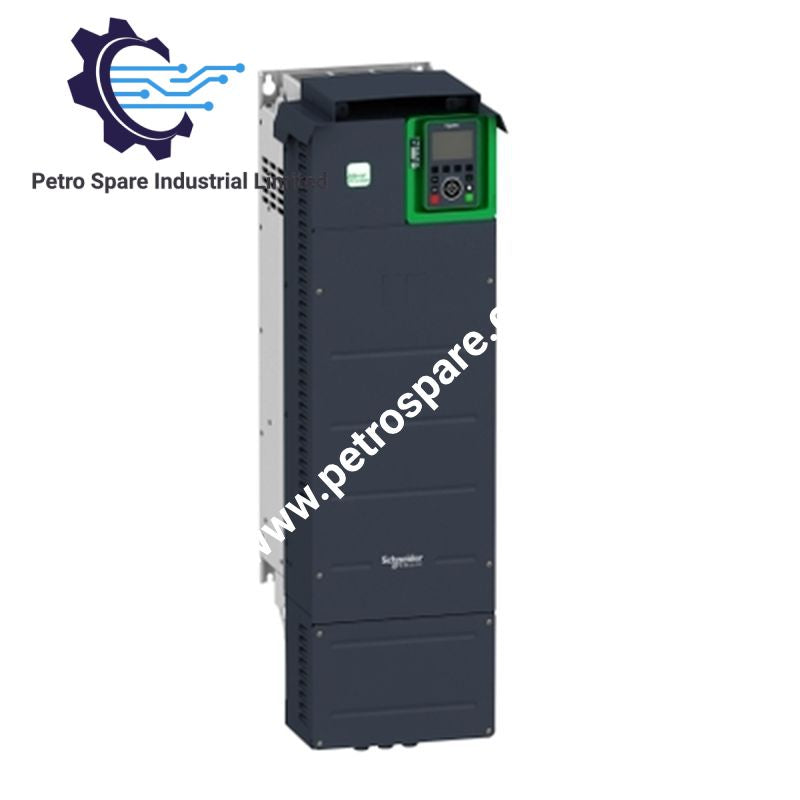

ATV930D75N4

این تجهیز برای کنترل فرکانس متغیر موتورهای سنکرون و آسنکرون سه‌فاز در پلتفرم Altivar Process ATV900 پیکربندی شده است. Schneider Electric ATV930D75N4 (درایو دور متغیر ATV930D75N4) منبع تغذیه 380 تا 480 VAC را می‌پذیرد و جریان خروجی تا 145 A در حالت کار عادی ارائه می‌دهد. این دستگاه دارای چاپر ترمز یکپارچه، محفظه IP21، ارتباط اترنت، ارتباط سریال Modbus و توقف ایمن گشتاور است.

مشخصات سخت‌افزاری

پارامتر	مشخصات
مدل	ATV930D75N4
برند	Schneider Electric
نوع محصول	درایو دور متغیر
سری	Altivar Process ATV900
نسخه	نسخه استاندارد با چاپر ترمز
نوع موتور	موتورهای سنکرون و آسنکرون سه‌فاز
ولتاژ نامی تغذیه	380 تا 480 VAC، از 15%- تا 10%+
فرکانس نامی	50 تا 60 Hz
جریان خروجی	145.0 A در حالت کار عادی؛ 106.0 A در حالت کار سنگین
توان موتور	75 kW در حالت کار عادی؛ 55 kW در حالت کار سنگین
حداکثر ولتاژ خروجی	480 V
حداکثر فرکانس خروجی	599 Hz
فرکانس سوئیچینگ	قابل تنظیم از 1 تا 8 kHz؛ از 2.5 تا 8 kHz با کاهش ظرفیت
فرکانس نامی سوئیچینگ	2.5 kHz
چاپر ترمز	یکپارچه
جریان خروجی پیوسته	145 A در حالت کار عادی؛ 106 A در حالت کار سنگین در 2.5 kHz
حداکثر جریان گذرا	174 A به مدت 60 s در حالت کار عادی؛ 159 A به مدت 60 s در حالت کار سنگین
ارتباطات	EtherNet/IP، Modbus TCP، Modbus سریال
سرعت اترنت	10/100 Mbit/s
سرعت سریال Modbus	4.8، 9.6، 19.2، 38.4 kbit/s
رابط‌های فیزیکی	اترنت، RS 485 دو سیمه
کانکتور اترنت	2 عدد RJ45
کانکتور Modbus	1 عدد RJ45
ورودی‌های آنالوگ	3؛ 0 تا 10 VDC یا 0 تا 20 mA / 4 تا 20 mA، 12 بیتی
خروجی‌های آنالوگ	2؛ 0 تا 10 VDC یا 0 تا 20 mA، 10 بیتی
ورودی‌های گسسته	10؛ از DI1 تا DI8 به‌علاوه STOA و STOB
ورودی‌های پالسی	DI7 و DI8، از 0 تا 30 kHz
خروجی‌های گسسته	2
خروجی‌های رله‌ای	3
توقف ایمن گشتاور	STO
توقف ایمن 1	SS1
سرعت محدودشده ایمن	SLS
کنترل ایمن ترمز	SBC/SBT
فیلتر EMC	یکپارچه
درجه حفاظت	IP21؛ UL نوع 1
ابعاد	290 mm عرض x 922 mm ارتفاع x 325.5 mm عمق
وزن	59 kg
دمای کاری	15- تا 50 deg C بدون کاهش ظرفیت؛ 50 تا 60 deg C با کاهش ظرفیت
ارتفاع کاری	تا 1000 m بدون کاهش ظرفیت؛ 1000 تا 4800 m با کاهش 1% جریان به‌ازای هر 100 m
مصرف توان	174 W با همرفت طبیعی در 380 V و 2.5 kHz؛ 1369 W با همرفت اجباری در 380 V و 2.5 kHz
حجم هوای خنک‌کننده	295 m3/h
رطوبت نسبی	5 تا 95% بدون میعان
موقعیت نصب	عمودی با تلرانس +/- 10 deg
درجه آلودگی	2
کلاس محیطی	3C3 / 3S3 مطابق IEC 60721-3-3
مبدأ	IN
گواهی‌ها	UL، CSA، TUV
نشان	CE

ارتباطات کنترل صنعتی و درایو

ATV930D75N4 ارتباط اترنت را از طریق EtherNet/IP و Modbus TCP با سرعت 10/100 Mbit/s فراهم می‌کند. رابط اترنت از حالت‌های نیمه‌دوطرفه، تمام‌دوطرفه و مذاکره خودکار پشتیبانی می‌کند. ارتباط سریال Modbus از رابط RS 485 دو سیمه با قالب‌بندی RTU، زوجیت قابل پیکربندی و آدرس‌های 1 تا 247 استفاده می‌کند.

این درایو همچنین از ماژول‌های ارتباطی اختیاری برای PROFINET، Profibus DP V1، DeviceNet، EtherCAT، CANopen و Ethernet Powerlink پشتیبانی می‌کند. این گزینه‌ها از طریق شیارهای ارتباطی اختصاصی درایو نصب می‌شوند.

رابط کنترل شامل ورودی‌های گسسته 24 VDC قابل برنامه‌ریزی، ورودی‌های آنالوگ، خروجی‌های آنالوگ، خروجی‌های رله‌ای و ورودی/خروجی پالسی است. ورودی‌های آنالوگ سیگنال‌های ولتاژ یا جریان را می‌پذیرند، در حالی که خروجی‌های آنالوگ را می‌توان برای عملکرد ولتاژی یا جریانی پیکربندی کرد.

پروفایل‌های کنترل موتور شامل عملکرد گشتاور متغیر، گشتاور بهینه‌شده و گشتاور ثابت برای موتورهای آسنکرون است. پروفایل‌های موتور آهنربای دائم و رلوکتانس سنکرون نیز پشتیبانی می‌شوند. رمپ‌های شتاب‌گیری و کاهش سرعت به‌صورت جداگانه از 0.01 تا 9999 s قابل تنظیم هستند.

سؤالات متداول

س: چه ولتاژ تغذیه‌ای برای ATV930D75N4 مشخص شده است؟

پ: ولتاژ نامی تغذیه 380 تا 480 VAC است؛ تلرانس مشخص‌شده تغذیه از 15%- تا 10%+ و محدوده فرکانس شبکه 50 تا 60 Hz است.

س: آیا ATV930D75N4 دارای چاپر ترمز است؟

پ: بله. پیکربندی ارائه‌شده شامل چاپر ترمز یکپارچه است.

س: چه عملکردهای ایمنی برای این درایو مشخص شده‌اند؟

پ: عملکردهای ایمنی مستندشده شامل توقف ایمن گشتاور (STO)، توقف ایمن 1 (SS1)، سرعت محدودشده ایمن (SLS) و کنترل ایمن ترمز (SBC/SBT) هستند.

راهنمای نصب در محل

درایو را در موقعیت عمودی مشخص‌شده و در محدوده دمای محیط و ارتفاع کاری اعلام‌شده نصب کنید. فاصله الزامی و مسیر جریان هوا را در اطراف محفظه حفظ کنید تا سیستم خنک‌کننده بدون مانع کار کند.

برای اتصالات کنترل، باس DC، سمت خط و موتور، از اندازه هادی‌ها و آرایش ترمینال‌های مشخص‌شده استفاده کنید. سیم‌کشی توان را تا حد امکان از سیم‌کشی آنالوگ سطح پایین و سیم‌کشی ارتباطی جدا کنید تا تداخل هدایتی و تشعشعی کاهش یابد.

اتصال زمین حفاظتی را مطابق استاندارد نصب مربوطه برقرار کنید. کابل‌های ارتباطی اترنت و RS 485 را تا حد امکان جدا از هادی‌های موتور با جریان بالا عبور دهید. از کانکتورهای ارتباطی اختصاصی استفاده کنید و برای شبکه انتخاب‌شده، روش‌های مناسب شیلدینگ و ترمینیشن کابل را رعایت کنید.

پیش از برق‌دار کردن، ولتاژ تغذیه، سیم‌کشی موتور، پیوستگی زمین حفاظتی، قطبیت کنترل، سیم‌کشی STO و پارامترهای پیکربندی‌شده موتور را بررسی کنید. اطمینان حاصل کنید که مقادیر نامی موتور و درایو با حالت کاری عادی یا سنگین انتخاب‌شده مطابقت دارند.

---
