ATV930D45N4

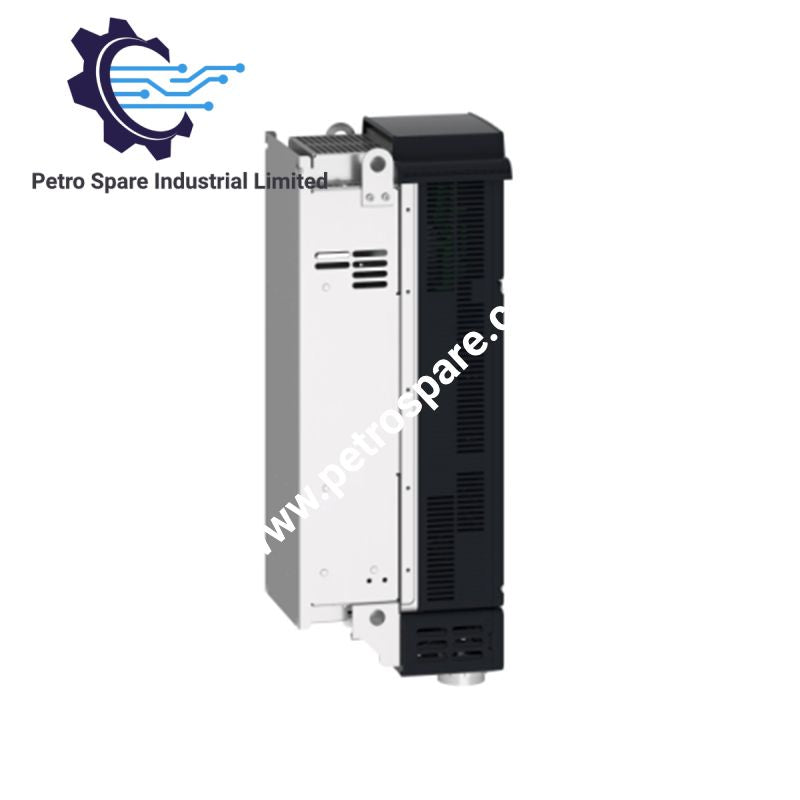

Schneider Electric ATV930D45N4 که با عنوان ATV930D45N4 درایو دورمتغیر نیز فهرست شده است، موتورهای سنکرون یا آسنکرون سه‌فاز را با تغذیه 380 تا 480 VAC کنترل می‌کند. این درایو جریان خروجی 88 A در کاربری عادی، جریان خروجی 74.5 A در کاربری سنگین، چاپر ترمز یکپارچه، حفاظت IP21 و رابط‌های EtherNet/IP، Modbus TCP و Modbus سریال را ارائه می‌دهد.

مشخصات سخت‌افزاری

پارامتر	مشخصات
مدل	ATV930D45N4
برند	Schneider Electric
سری	Altivar Process ATV900
نوع محصول	درایوهای دورمتغیر
نسخه	نسخه استاندارد با چاپر ترمز
نوع موتور	موتورهای سنکرون و آسنکرون
ولتاژ نامی تغذیه	380-480 VAC، سه‌فاز
فرکانس تغذیه	50-60 Hz
توان موتور	45 kW در کاربری عادی؛ 37 kW در کاربری سنگین
جریان خروجی پیوسته	88 A در کاربری عادی؛ 74.5 A در کاربری سنگین
حداکثر جریان گذرا	105.6 A به‌مدت 60 s در کاربری عادی؛ 111.8 A به‌مدت 60 s در کاربری سنگین
حداکثر فرکانس خروجی	599 Hz
فرکانس سوئیچینگ نامی	4 kHz
فرکانس سوئیچینگ قابل تنظیم	2-16 kHz
چاپر ترمز	یکپارچه
حفاظت IP	IP21
ارتباطات	EtherNet/IP، Modbus TCP، Modbus سریال
نرخ اترنت	10/100 Mbit/s
نرخ Modbus سریال	4.8، 9.6، 19.2، 38.4 kbit/s
رابط‌های فیزیکی	اترنت، 2-wire RS 485
کانکتور اترنت	2 x RJ45
ورودی‌های آنالوگ	3 x قابل تنظیم، 0-10 VDC یا 0-20 mA / 4-20 mA، 12 bit
خروجی‌های آنالوگ	2 x قابل تنظیم، 0-10 VDC یا 0-20 mA، 10 bit
ورودی‌های دیجیتال	10، شامل ورودی‌های STO
خروجی‌های دیجیتال	2
خروجی‌های رله‌ای	3
قطع ایمن گشتاور	بله
توقف ایمن 1	بله
سرعت محدودشده ایمن	بله
مدیریت ایمن ترمز	بله
کارکرد چهارربعی	بله
شتاب‌گیری/کاهش سرعت	0.01-9999 s، با تنظیم مستقل
عرض	226 mm
ارتفاع	673 mm
عمق	274 mm
وزن	28.7 kg
دمای کار	-15 تا 50 deg C بدون کاهش ظرفیت؛ 50 تا 60 deg C با کاهش ظرفیت
رطوبت نسبی	5-95%، بدون میعان
ارتفاع کاری	تا 1000 m بدون کاهش ظرفیت؛ بالاتر از 1000 m با کاهش ظرفیت
حجم هوای خنک‌کننده	240 m3/h
اتلاف توان	121 W با همرفت طبیعی؛ 943 W با همرفت اجباری در 380 V، 4 kHz
سطح صدا	71.5 dB
گواهی‌ها	CSA، UL، TÜV
استانداردها	UL 508C، IEC 61800-3، IEC 61800-5-1، IEC 61000-3-12، IEC 61508، IEC 13849-1

شبکه PLC و رابط درایو

ATV930D45N4 ارتباط اترنت را از طریق دو رابط RJ45 فراهم می‌کند. EtherNet/IP و Modbus TCP با سرعت 10/100 Mbit/s و در حالت‌های نیمه‌دوطرفه، تمام‌دوطرفه و مذاکره خودکار کار می‌کنند. ارتباط سریال Modbus از رابط فیزیکی 2-wire RS 485 با فریم‌بندی RTU و داده 8 بیتی قابل تنظیم، با توازن فرد، زوج یا بدون توازن استفاده می‌کند.

این درایو همچنین از ماژول‌های ارتباطی اختیاری برای PROFINET، PROFIBUS DP V1، DeviceNet، EtherCAT، CANopen و Ethernet Powerlink پشتیبانی می‌کند. ماژول‌های اختیاری توسعه I/O دیجیتال و آنالوگ و ماژول‌های رابط انکودر می‌توانند رابط کنترلی را گسترش دهند.

بخش کنترل درایو دارای سه ورودی آنالوگ، دو خروجی آنالوگ، ورودی‌های دیجیتال قابل برنامه‌ریزی، ورودی‌های پالس، خروجی‌های رله‌ای و ورودی‌های قطع ایمن گشتاور است. ورودی‌های آنالوگ سیگنال‌های ولتاژ یا جریان را می‌پذیرند و خروجی‌های آنالوگ می‌توانند مرجع ولتاژ یا جریان ارائه دهند.

پرسش‌های متداول

س: چه رده‌های توانی برای موتور ATV930D45N4 مشخص شده است؟

پ: این درایو برای توان 45 kW در کاربری عادی و 37 kW در کاربری سنگین رتبه‌بندی شده است.

س: آیا ATV930D45N4 دارای چاپر ترمز است؟

پ: بله. نسخه مشخص‌شده دارای چاپر ترمز یکپارچه است.

س: محدوده‌های دمای کاری مشخص‌شده چیست؟

پ: کارکرد از -15 تا 50 deg C بدون کاهش ظرفیت و از 50 تا 60 deg C با ضریب کاهش ظرفیت مشخص شده است.

راهنمای نصب در محل

درایو را به‌صورت عمودی و با موقعیت نصب مشخص‌شده در محدوده +/- 10 درجه نصب کنید. فضای آزاد و جریان هوای لازم را در اطراف محفظه فراهم کنید تا سیستم خنک‌کننده بتواند شرایط حرارتی مشخص‌شده را حفظ کند.

سیم‌کشی قدرت را از سیم‌کشی کنترل و ارتباطات سطح پایین جدا کنید. کابل‌های اترنت و RS 485 را در صورت امکان دور از هادی‌های موتور و برق شهر عبور دهید. برای روش ارتباطی و نصب EMC انتخاب‌شده، از روش‌های مناسب اتصال شیلد و اتصال زمین استفاده کنید.

هادی‌های خط، موتور، باس DC، کنترل و زمین حفاظتی را به ترمینال‌های تعیین‌شده وصل کنید. پیش از برق‌دار کردن، سطح مقطع هادی‌ها را با مستندات نصب تطبیق دهید. ترمینال‌های مشخص‌شده هادی‌های خط 35-50 mm2، هادی‌های موتور 50 mm2 و هادی‌های باس DC با سطح مقطع 35-50 mm2 را می‌پذیرند.

پیش از راه‌اندازی، ولتاژ تغذیه، اتصالات موتور، پیوستگی زمین حفاظتی، سیم‌کشی STO، آدرس‌دهی ارتباطات و پارامترهای تنظیم‌شده موتور را بررسی کنید. تا زمانی که سیم‌کشی قدرت و مدار ایمنی بررسی نشده‌اند، سیگنال‌های کنترل را اعمال نکنید.

---
