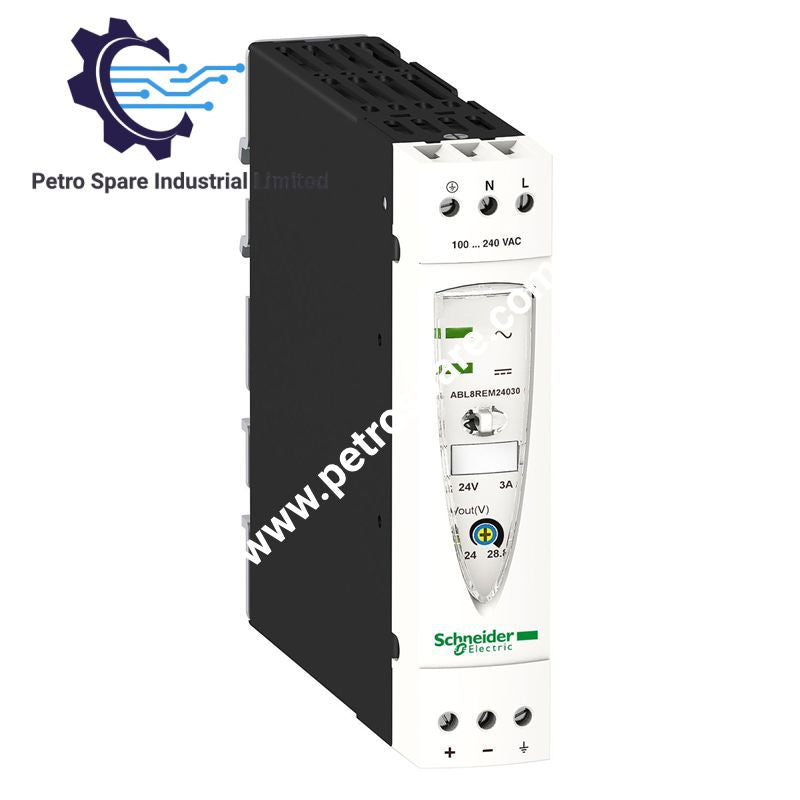

ABL8REM24030

برای تبدیل توان 24 VDC در سیستم‌های کنترل صنعتی پیکربندی شده است، Schneider Electric ABL8REM24030 (ABL8REM24030 واحد منبع تغذیه) ظرفیت خروجی 3 A را از محدوده ورودی 100-240 VAC فراهم می‌کند. این واحد توان خروجی نامی 72 W، بازدهی 85٪، ولتاژ خروجی قابل تنظیم و حفاظت در برابر اضافه‌بار، اضافه‌ولتاژ، اتصال کوتاه و شرایط کم‌ولتاژی را ارائه می‌دهد.

مشخصات سخت‌افزاری

پارامتر	مشخصات
مدل	ABL8REM24030
برند	Schneider Electric
خط محصول	Modicon
نوع محصول	واحد منبع تغذیه
وزن	1.19 lb
مصرف توان	0.83 A در 240 VAC؛ 1.46 A در 100 VAC
ولتاژ ورودی نامی	100-240 VAC
ولتاژ خروجی	24 VDC
جریان خروجی	3 A
توان خروجی نامی	72 W
بازدهی محصول	85%
ضریب توان	0.65 در 24 VDC
اتلاف توان	12.7 W
جریان هجومی	30 A
تنظیم ولتاژ خروجی	قابل تنظیم از 100 تا 120٪
حفاظت	اضافه‌بار، اضافه‌ولتاژ، اتصال کوتاه، کم‌ولتاژی
نوع نصب	ریل DIN، با عرض 27 mm
اتصالات ورودی	ترمینال‌های پیچی، 2 x 0.14-2.5 mm2 (AWG 26-14)
اتصال زمین ورودی	ترمینال پیچی، 1 x 0.14-2.5 mm2 (AWG 26-14)

ویژگی‌های تبدیل توان Schneider Electric Modicon

ABL8REM24030 ورودی نامی 100-240 VAC را دریافت کرده و خروجی تنظیم‌شده 24 VDC تولید می‌کند. جریان خروجی نامی آن 3 A است که با توان خروجی نامی اعلام‌شده 72 W مطابقت دارد.

ولتاژ خروجی را می‌توان از 100٪ تا 120٪ مقدار نامی 24 VDC تنظیم کرد. این تنظیم باید مطابق با نیازهای تجهیزات متصل و حدود ولتاژ سیستم انجام شود.

جریان ورودی با ولتاژ تغذیه تغییر می‌کند؛ مصرف مشخص‌شده در 240 VAC برابر با 0.83 A و در 100 VAC برابر با 1.46 A است. هنگام انتخاب تجهیزات حفاظتی بالادست و اجزای توزیع، جریان هجومی اعلام‌شده 30 A را در نظر بگیرید.

عملکردهای حفاظتی، شرایط اضافه‌بار، اضافه‌ولتاژ، اتصال کوتاه و کم‌ولتاژی را پوشش می‌دهند. مشخصه بازدهی 85٪ با اتلاف توان اعلام‌شده 12.7 W تحت شرایط کاری مرجع مطابقت دارد.

سؤالات متداول

س: ABL8REM24030 چه ظرفیت خروجی‌ای ارائه می‌دهد؟

پ: این واحد خروجی 24 VDC با جریان 3 A و توان خروجی نامی اعلام‌شده 72 W را فراهم می‌کند.

س: ABL8REM24030 چگونه نصب می‌شود؟

پ: داده‌های ارائه‌شده، نصب روی ریل DIN با پیکربندی نصب به عرض 27 mm را مشخص می‌کنند.

س: چه ترمینال‌های سیم‌کشی‌ای مشخص شده‌اند؟

پ: ترمینال‌های پیچی، هادی‌های 0.14-2.5 mm2، معادل AWG 26-14، را برای اتصالات مشخص‌شده می‌پذیرند.

راهنمای نصب در محل

منبع تغذیه را روی ریل DIN مشخص‌شده نصب کنید و پیش از برق‌دار کردن واحد، درگیری مکانیکی آن را بررسی کنید.

از هادی‌هایی در محدوده مشخص‌شده 0.14-2.5 mm2 استفاده کنید و ترمینال‌های پیچی را مطابق روش نصب مربوطه محکم کنید.

در صورت امکان، هادی‌های ورودی AC را جدا از سیم‌کشی آنالوگ سطح پایین، ارتباطی و حسگرها عبور دهید. فاصله مناسب از هادی‌های سوئیچینگ با جریان بالا را حفظ کنید.

ارت حفاظتی و سیم‌کشی عملکردی را مطابق طراحی اتصال زمین تابلو برق متصل کنید. از شیلد کابل‌های سیگنال به‌عنوان جایگزین هادی‌های ارت حفاظتی استفاده نکنید.

پیش از اعمال برق AC، قطبیت ورودی، شناسایی ترمینال‌ها، اندازه هادی‌ها و حفاظت بالادست را بررسی کنید.

هنگام ارزیابی حفاظت مدار بالادست و عملکرد توزیع توان، جریان هجومی مشخص‌شده 30 A را در نظر بگیرید.

پیش از اتصال بارهای حساس 24 VDC، ولتاژ خروجی قابل تنظیم را بررسی کنید. خروجی را فقط در محدوده تنظیم مستندشده 100-120٪ تنظیم کنید.

پس از برق‌دار شدن، ولتاژ خروجی DC را تحت شرایط بار موردنظر تأیید کنید و دمای ترمینال، وضعیت سیم‌کشی و تهویه محفظه را بررسی کنید.

---
