ABE7H16R31

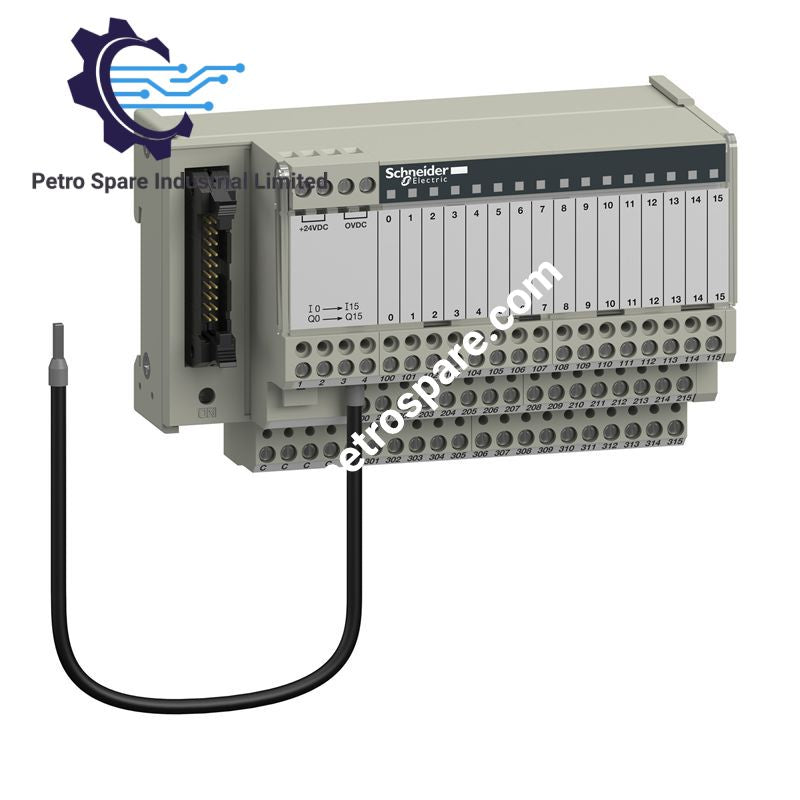

پیکربندی‌شده برای توزیع پایانه‌های سیگنال و پایش وضعیت در رابط‌های کابل‌کشی از پیش سیم‌کشی‌شده Telefast، Schneider Electric ABE7H16R31 (ABE7H16R31 زیرپایه ورودی/خروجی گسسته غیرفعال) اجرای فیزیکی/الکتریکی مستقیم را فراهم می‌کند.

مشخصات سخت‌افزاری

پارامتر	مشخصات
مدل	ABE7H16R31
برند	Schneider Electric
مبدأ	فرانسه
وزن	۰٫۳۴۶ کیلوگرم
ابعاد	عرض ۱۲۵ میلی‌متر
دمای کاری	۵- تا ۶۰ درجه سانتی‌گراد
مصرف برق	۱۹ تا ۳۰ ولت DC
تراکم کانال	۱۶ کانال ورودی/خروجی گسسته
تعداد پایانه در هر کانال	۳ ترمینال پیچی گیره‌ای
رابط اتصال	کانکتور HE-10 بیست‌پین
نشانگر وضعیت	۱ LED سبز برای هر کانال، ۱ LED سبز روشن‌بودن برق
محافظت یکپارچه	فیوز سریع داخلی ۲ آمپر (۵ × ۲۰ میلی‌متر)
حداکثر جریان تغذیه	۱٫۸ آمپر
حداکثر جریان هر کانال	۰٫۵ آمپر
ولتاژ عایقی	۲۰۰۰ ولت
درجه حفاظت	IP2X
نوع نصب	ریل DIN سی‌وپنج‌میلی‌متری یا نصب روی پنل با پیچ

ارتباط بک‌پلین و گذرگاه صنعتی

معماری زیرپایه غیرفعال با اجرای تطبیق مستقیم سیگنال بین کابل‌های ریبونی HE-10 و سیم‌کشی گسسته میدانی، بدون تأخیر تبدیل سیگنال، چگالی ورودی/خروجی را افزایش می‌دهد. این ماژول با بهره‌گیری از چارچوب سرعت ارتباط گذرگاه بک‌پلین ذاتی کارت‌های دیجیتال PLC صنعتی، پیکربندی پین‌آوت بیست‌پین را برای هدایت توزیع برق (۰ ولت یا ۲۴ ولت) در کانال‌های سیم‌کشی سه‌پایانه مدیریت می‌کند. مدار یکپارچه با فلش‌ویر سازگار با کنترلرهای استاندارد Modicon، افت ولتاژ کلی پایین (۰٫۳ ولت در فیوز اصلی سریع تغذیه) را حفظ می‌کند تا انتقال قطعی سیگنال در سراسر حسگرها و عملگرهای سمت میدان تضمین شود.

پرسش‌های متداول

س: حداکثر ظرفیت جریان هر کانال مجزا در این زیرپایه چقدر است؟

پ: زیرپایه حداکثر جریان ۰٫۵ آمپر برای هر کانال را پشتیبانی می‌کند و حداکثر جریان کلی تغذیه در تمام مشترک‌های خروجی ۱٫۸ آمپر است.

س: حفاظت مدار برای خطوط ورودی/خروجی PLC متصل چگونه انجام می‌شود؟

پ: حفاظت در برابر اضافه‌جریان در سمت PLC به‌وسیله یک فیوز سریع داخلی ۲ آمپر، با ابعاد ۵ × ۲۰ میلی‌متر، انجام می‌شود که مستقیماً در ساختار سخت‌افزاری زیرپایه تعبیه شده است.

س: ترمینال‌ها از چه اندازه‌هایی از هادی‌های پیچی پشتیبانی می‌کنند؟

پ: ترمینال‌های پیچی گیره‌ای، هادی‌های تک‌رشته‌ای از ۰٫۱۴ تا ۲٫۵ میلی‌مترمربع (۲۶ AWG تا ۱۲ AWG) و هادی‌های انعطاف‌پذیر دارای سرسیم از ۰٫۰۹ تا ۱٫۵ میلی‌مترمربع (۲۸ AWG تا ۱۶ AWG) را می‌پذیرند.

راهنمای نصب در محل

زیرپایه را با استفاده از گیره‌های نگهدارنده یکپارچه، به‌صورت عمودی یا افقی روی ریل DIN متقارن استاندارد ۳۵ میلی‌متری نصب کنید یا آن را با پیچ‌های تثبیت صفحه به یک پنل صلب محکم کنید. مطمئن شوید اتصالات سیم‌کشی میدانی با حداکثر گشتاور سفت‌کردن ۰٫۶ نیوتن‌متر و با استفاده از پیچ‌گوشتی تخت ۳٫۵ میلی‌متری انجام می‌شوند. کابل بیست‌پین HE-10 از پیش سیم‌کشی‌شده را محکم متصل کنید تا از ناهماهنگی پین‌ها جلوگیری شود و ایزولاسیون سیگنال حفظ گردد. برای کاهش تداخل الکترومغناطیسی، خطوط سیگنال میدانی را از کابل‌های ولتاژ بالا دور عبور دهید و شرایط دمای محیط را در محدوده ۵- تا ۶۰ درجه سانتی‌گراد نگه دارید و محیطی با درجه آلودگی ۲ و درجه حفاظت IP2X را حفظ کنید.

---
