ABE7H16R20

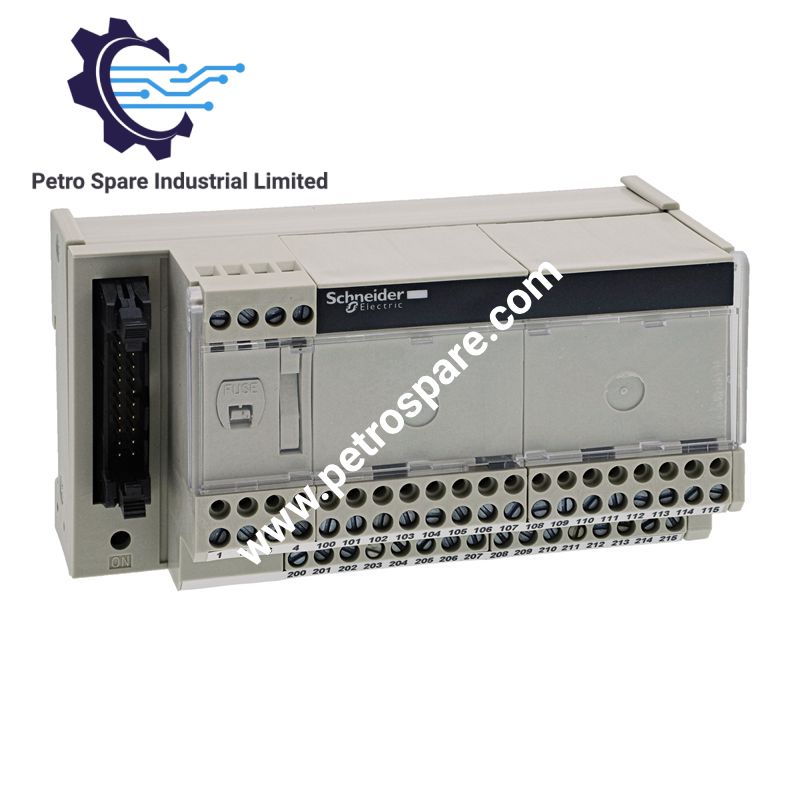

این تجهیز که برای مسیریابی سیگنال‌های گسسته و ترمینال‌گذاری سیم‌کشی در معماری‌های اتوماسیون Modicon پیکربندی شده است، Schneider Electric ABE7H16R20 (ABE7H16R20 زیرپایه ورودی/خروجی گسسته غیرفعال) اجرای فیزیکی و الکتریکی مستقیم را فراهم می‌کند. این تجهیز با استفاده از سیستم اتصال‌دهنده ۲۰ پین در ۱۶ کانال، رابط بین تجهیزات میدانی و کنترلرهای قابل‌برنامه‌ریزی را برقرار می‌کند و برای هر کانال دو ترمینال جهت سیم‌کشی مستقیم کنترل در اختیار می‌گذارد.

مشخصات سخت‌افزاری

پارامتر	مشخصات
مدل	ABE7H16R20
برند	Schneider Electric
مبدأ	فرانسه
وزن	۰٫۳ کیلوگرم
ابعاد	عرض ۱۲۵ میلی‌متر
دمای کاری	۵- تا ۶۰ درجه سانتی‌گراد
مصرف توان	حداکثر جریان تغذیه ۱٫۸ آمپر
ولتاژ تغذیه نامی	۱۹ تا ۳۰ ولت DC
تعداد کانال‌ها	۱۶
ترمینال‌های هر کانال	۲
محافظت در برابر اتصال کوتاه	فیوز داخلی ۲ آمپر، ۵ × ۲۰ میلی‌متر، تندکار
ولتاژ عایقی	۲۰۰۰ ولت
درجه حفاظت	IP2X
نوع نصب	ریل DIN سی‌وپنج میلی‌متری یا نصب با پیچ

مقیاس‌پذیری چگالی ورودی/خروجی و سیم‌کشی قطعی

این واحد یک رابط ترمینال با چگالی بالا ایجاد می‌کند که سرعت ارتباط باس بک‌پلین و مقیاس‌پذیری چگالی ورودی/خروجی آن برای اجرای سریع در میدان بهینه شده است. توزیع قطبیت یکپارچه امکان مسیریابی ریل‌های ۰ ولت DC یا ۲۴ ولت DC را مستقیماً در سراسر محدوده کانال‌ها فراهم می‌کند و به بلوک‌های مشترک‌سازی خارجی نیاز ندارد. با وجود فیوز داخلی ۲ آمپر تندکار برای حفاظت از رابط کنترلر، افت ولتاژ در مدار توزیع توان در بارهای عملیاتی نامی حداکثر روی ۰٫۳ ولت باقی می‌ماند.

پرسش‌های متداول

پرسش: روش‌های اصلی اتصال پشتیبانی‌شده در سمت کنترلر کدام‌اند؟

پاسخ: این زیرپایه از آرایش اتصال‌دهنده ۲۰ پین سازگار با مجموعه‌کابل‌های پیش‌سیم‌کشی‌شده HE-10، SUB-D 9 و SUB-D 15 استفاده می‌کند.

پرسش: چه محدودیت‌هایی برای گشتاور پیچ و قطر سیم در بلوک‌های ترمینال میدانی اعمال می‌شود؟

پاسخ: ترمینال‌های پیچی، هادی‌های تک‌رشته یا انعطاف‌پذیر با اندازه 28 AWG تا 12 AWG (۰٫۰۹ میلی‌مترمربع تا ۲٫۵ میلی‌مترمربع) را می‌پذیرند. گشتاور سفت‌کردن توصیه‌شده ۰٫۶ نیوتن‌متر است و باید با پیچ‌گوشتی تخت ۳٫۵ میلی‌متری اعمال شود.

راهنمای نصب در محل

پیش از نصب یا سرویس زیرپایه، اطمینان حاصل کنید که منابع تغذیه کاملاً بی‌برق شده‌اند. مجموعه را با استفاده از گیره‌های نگهدارنده یکپارچه، محکم روی ریل DIN متقارن ۳۵ میلی‌متری نصب کنید یا آن را با پیچ روی صفحه نصب ثابت کنید. مسیرهای اتصال زمین و اتصالات شیلد باید مطابق الزامات کاهش تداخل الکترومغناطیسی IEC 61000-4 حفظ شوند. برای جلوگیری از واردشدن تنش مکانیکی به محفظه اتصال‌دهنده، حداقل شعاع خم کابل‌های ترانک ریبونی/‌SUB-D پیش‌مونتاژشده ۲۰ پین را رعایت کنید.

---
