990NAA26320

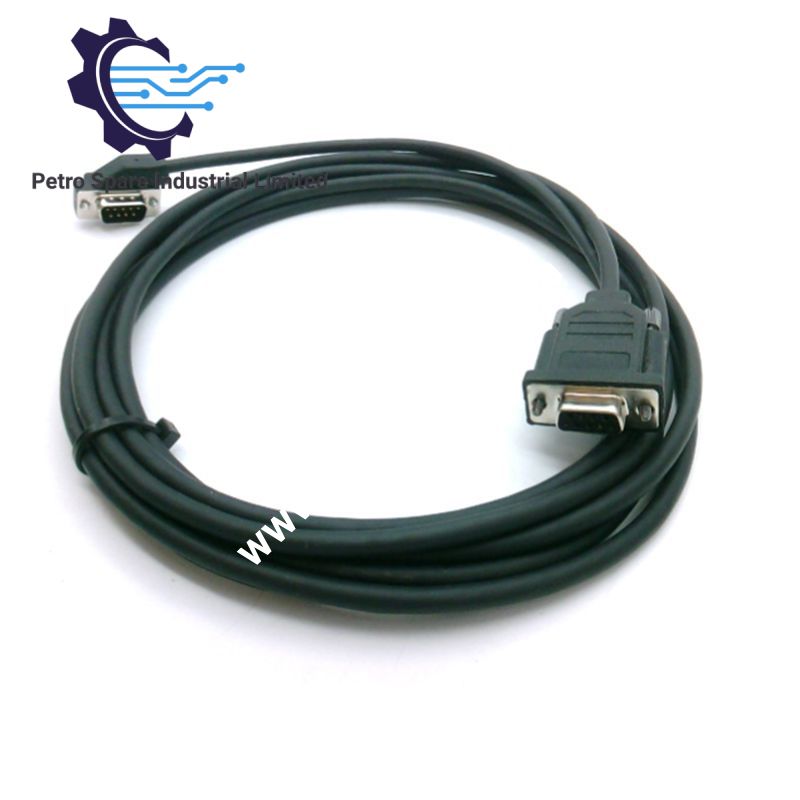

Schneider Electric 990NAA26320 که با نام 990NAA26320 Connection Cordset نیز فهرست شده است، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای ارتباط سریال نقطه‌به‌نقطه RS232 بین پایانه رایانه شخصی و پردازنده Unity در پلتفرم‌های اتوماسیون Modicon Quantum و Premium عمل می‌کند.

مشخصات سخت‌افزاری

پارامتر	مشخصات
مدل	990NAA26320
برند	Schneider Electric
مبدأ	فرانسه
وزن خالص	0.3 kg
ابعاد بسته‌بندی	25.0 cm x 19.0 cm x 3.0 cm
دمای کاری	0 تا 60 deg C
مصرف برق	پسیو (نیازی به منبع تغذیه خارجی ندارد)
دسته‌بندی لوازم جانبی	لوازم جانبی اتصال
نوع لوازم جانبی	کابل اتصال
طول کابل	3.7 m
اتصال الکتریکی سمت رایانه شخصی	1x کانکتور SUB-D 9 (RS232)
اتصال الکتریکی سمت پردازنده	1x کانکتور SUB-D 9
سازگاری سیستم	Modicon Premium، Modicon Quantum، Harmony HMI GTO
سازگاری پردازنده	140CPU31110, 140CPU43412A, 140CPU43412U, 140CPU53414A, 140CPU53414B

بک‌پلین Modicon و اجرای ارتباطات

کابل 990NAA26320 یکپارچگی سیگنال RS232 نقطه‌به‌نقطه را هنگام بارگذاری، دریافت برنامه و عیب‌یابی آنلاین از طریق پورت‌های سریال پردازنده‌های Modicon Quantum و Premium حفظ می‌کند. این اتصال فیزیکی که برای کار در کنار مشخصات سرعت ارتباطی گذرگاه بک‌پلین طراحی شده است، با حفظ تخصیص پایدار پایه‌ها و محافظت در برابر تداخل الکترومغناطیسی (EMI) رایج در کابینت‌های I/O با تراکم بالا، از افت فریم جلوگیری می‌کند.

سؤالات متداول

س: آیا کابل 990NAA26320 به برق خارجی یا نصب درایور نیاز دارد؟

پ: خیر. این کابل یک اتصال رسانه فیزیکی پسیو RS232 است. برق از رایانه میزبان یا PLC دریافت نمی‌شود و پارامترهای ارتباطی توسط تنظیمات پورت سریال (پورت COM) رایانه میزبان و پیکربندی نرم‌افزار Unity Pro تعیین می‌شوند.

س: آیا می‌توان 990NAA26320 را هنگام فعال بودن CPU مدل Modicon Quantum متصل یا جدا کرد؟

پ: بله، اتصال یا جدا کردن کانکتور SUB-D 9 RS232 پردازش بک‌پلین CPU یا اجرای برنامه منطق کنترلی را متوقف نمی‌کند. بااین‌حال، نشست‌های فعال پایش آنلاین قطع می‌شوند و باید در محیط نرم‌افزار دوباره برقرار شوند.

راهنمای نصب در محل

• مهار کشش کابل: اطمینان حاصل کنید پیچ‌های قفل مکانیکی SUB-D 9 در رابط پورت سریال، هم در سمت پردازنده و هم در سمت دستگاه برنامه‌ریزی، کاملاً سفت شده باشند تا از جداشدن تصادفی یا آسیب به پایه‌ها هنگام کار در محل جلوگیری شود.
• محافظت و اتصال به زمین: کابل 3.7 m را برای جلوگیری از خراب‌شدن داده‌ها هنگام انتقال برنامه، از خطوط برق AC فشارقوی، درایوهای فرکانس متغیر (VFD) و بارهای القایی سنگین دور نگه دارید. اتصال صحیح بدنه به زمین صنعتی را حفظ کنید.
• محدودیت شعاع خم: هنگام نصب داخل کانال‌های سیم‌کشی یا لوله برق، حداقل شعاع خم کابل 50 mm را رعایت کنید تا از خستگی هادی داخلی و تخریب شیلد جلوگیری شود.

---
