490NTW00002

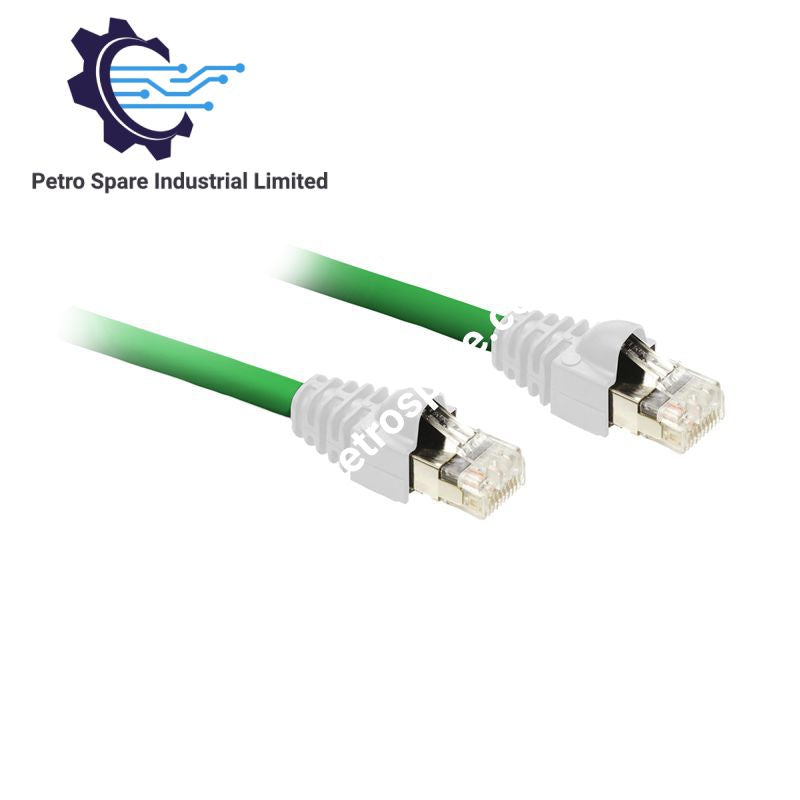

کابل Schneider Electric 490NTW00002 که برای اتصال شبکه پرسرعت در معماری‌های پلتفرم اتوماسیون Modicon Premium پیکربندی شده و با عنوان کابل اترنت ConneXium 490NTW00002 نیز فهرست می‌شود، اتصال فیزیکی و الکتریکی مستقیم را فراهم می‌کند.

مشخصات سخت‌افزاری

پارامتر	مشخصات
مدل	490NTW00002
برند	Schneider Electric
مبدأ	فرانسه
وزن	103.000 گرم
ابعاد	19.000 سانتی‌متر × 19.000 سانتی‌متر × 2.000 سانتی‌متر (بسته‌بندی)
دمای کاری	20- تا 60+ درجه سانتی‌گراد
مصرف برق	مؤلفه غیرفعال
نوع محصول / مؤلفه	کابل اترنت ConneXium
نوع گذرگاه	اترنت
نوع کابل	کابل مستقیم زوج به‌هم‌تابیده شیلددار (STP)
کانکتورها	2 × RJ45
طول کابل	2 متر
مطابقت با استانداردها	EN 50173 کلاس D، TIA-568 رده 5، EIA-568 رده 5، IEC 11801 کلاس D

یکپارچگی گذرگاه اترنت و انتقال قطعی سیگنال

490NTW00002 از ساختار زوج به‌هم‌تابیده شیلددار (STP) بهره می‌برد که برای سرعت ارتباطی گذرگاه بک‌پلین و شبکه‌های قطعی اترنت مانند EtherNet/IP و Modbus TCP بهینه شده است. شیلد پیوسته داخلی، تداخل الکترومغناطیسی (EMI) و تداخل فرکانس رادیویی (RFI) با فرکانس بالا را که در محیط‌های تجهیزات سوئیچینگ صنعتی رایج است، محدود می‌کند. کانکتورهای RJ45 قالب‌گیری‌شده کارخانه‌ای، افت درج کم را تضمین می‌کنند و امپدانس مشخصه را در مسیر 2 متری حفظ می‌کنند؛ در نتیجه از افت بسته‌ها و افزایش تأخیر در حلقه‌های کنترلی بلادرنگ جلوگیری می‌شود.

سؤالات متداول

پرسش: مجموعه کابل 490NTW00002 از حداکثر چه استاندارد پهنای باندی پشتیبانی می‌کند؟

پاسخ: این مجموعه با استانداردهای کلاس D و رده 5 (EN 50173 / IEC 11801 / TIA-568) مطابقت دارد و از نرخ انتقال حداکثر 100 مگابیت‌برثانیه (100BASE-TX) در طول 2 متر پشتیبانی می‌کند.

پرسش: شیلد کابل چگونه در پورت‌های استاندارد صنعتی RJ45 متصل می‌شود؟

پاسخ: بافت شیلد خارجی در داخل به پوسته فلزی اتصال زمین هر دو دوشاخه RJ45 متصل است. پیوستگی زمین از طریق شیلد فلزی سوکت دستگاه میزبان به ریل زمین شاسی برقرار می‌شود.

راهنمای نصب در محل

• هنگام نصب، حداقل شعاع خم 8 برابر قطر کلی کابل را رعایت کنید تا از تغییر شکل هادی یا آسیب به شیلد جلوگیری شود.
• کابل اترنت را در سینی‌های کابل اختصاصی نصب کنید و آن را با فاصله حداقل 200 میلی‌متر از خطوط برق AC ولتاژبالا یا خروجی‌های درایو فرکانس متغیر (VFD) عبور دهید.
• بررسی کنید زبانه قفل RJ45 کاملاً در سوکت ماژول یا پورت سوئیچ متناظر درگیر شده باشد تا در برابر ارتعاشات حین کار مقاوم باشد.
• اطمینان حاصل کنید هر دو دستگاه متصل به یک صفحه زمین مشترکِ زمین عملکردی (FE) متصل باشند تا از عبور جریان‌های حلقه زمین از شیلد کابل جلوگیری شود.

---
