490NOR00003

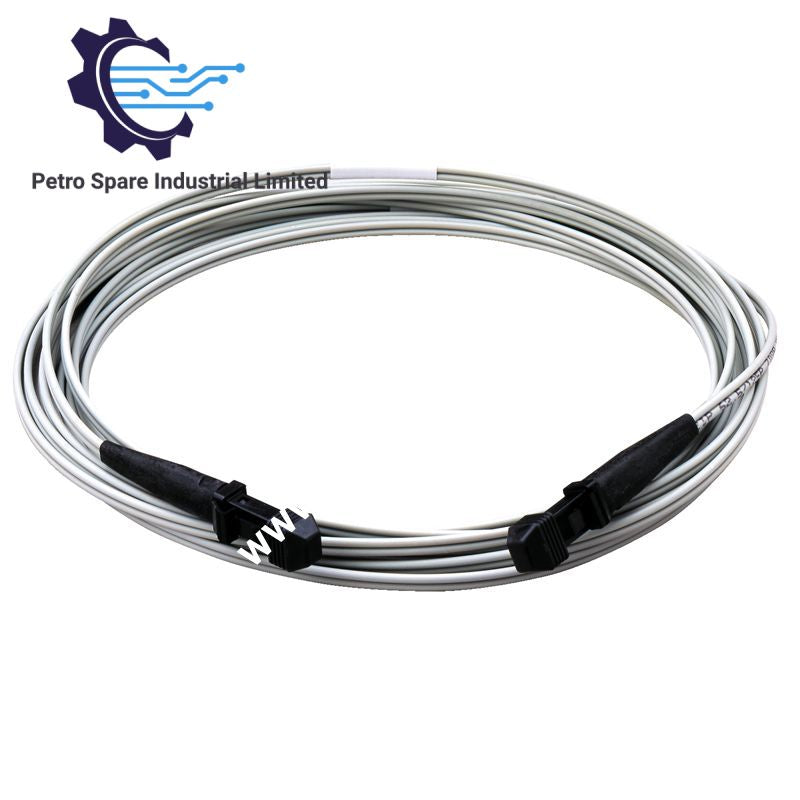

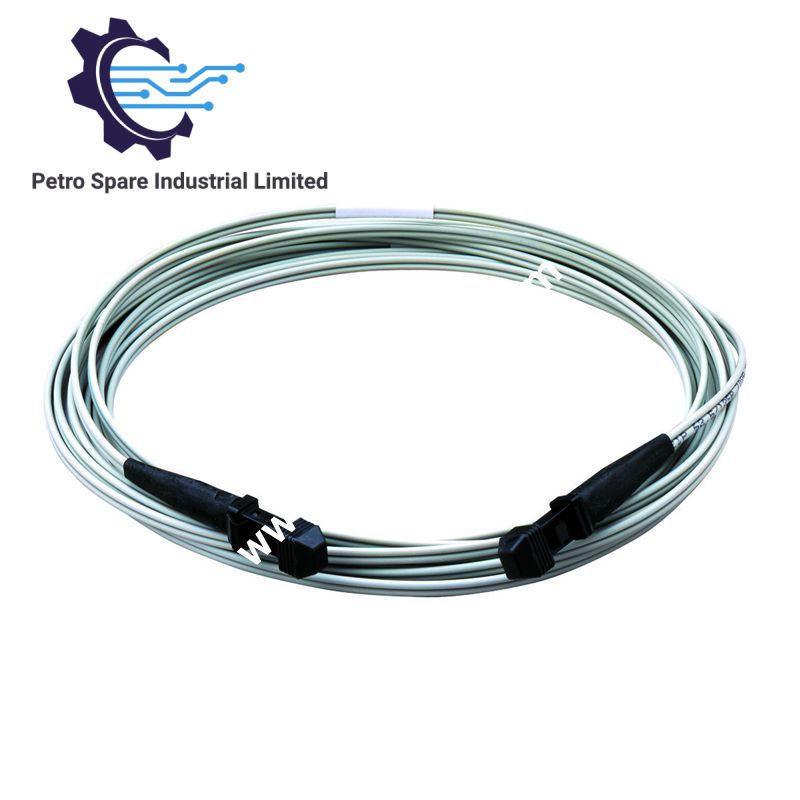

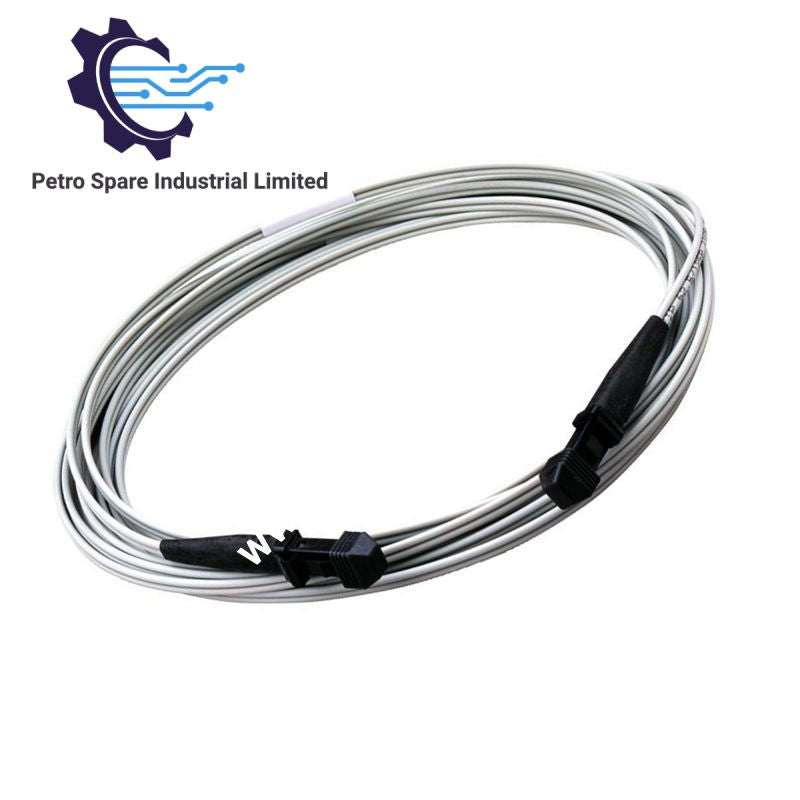

کابل Schneider Electric 490NOR00003 (490NOR00003 کابل اترنت ConneXium) که برای انتقال سیگنال نوری پرسرعت در شبکه‌های اترنت قطعی پیکربندی شده است، اتصال فیزیکی مستقیم بین سوئیچ‌های میدانی و کنترلرهای اتوماسیون فراهم می‌کند. این کابل، اتصالات نوری دوبلکس و عاری از تداخل را برقرار می‌سازد، بدون آنکه سیگنال‌ها در معرض تضعیف الکترومغناطیسی قرار گیرند.

مشخصات سخت‌افزاری

پارامتر	مشخصات
مدل	490NOR00003
برند	Schneider Electric
مبدأ	فرانسه
وزن	116.0 g
ابعاد	بسته‌بندی: 300 mm x 180 mm x 55 mm
دمای کاری	-20 تا +70 deg C
مصرف برق	قطعه غیرفعال (0 W)
طول کابل	3.0 m (9.8 ft)
نوع کانکتور	2 x کانکتور MT-RJ
جنس هسته	فیبر نوری شیشه‌ای
سازگاری شبکه	Ethernet ConneXium / Profinet / EtherNet/IP
سازگاری پلتفرم	Modicon M340، Modicon Premium، Quantum

یکپارچگی شبکه قطعی و عملکرد فیبر

رابط کابل بر پایه معماری هسته فیبر شیشه‌ای ساخته شده است که برای به حداقل رساندن تضعیف سیگنال و حذف حلقه‌های زمین در محیط‌های صنعتی پرنویز طراحی شده است. مجموعه فیزیکی با استفاده از کانکتورهای دو فیبر MT-RJ، هم‌راستایی دقیق نوری را تضمین می‌کند تا ارتباطات قطعی شبکه روی بک‌پلین‌های اترنت صنعتی برقرار بماند. روکش مقاوم کابل از مسیرهای فیبر شیشه‌ای در برابر تنش مکانیکی محافظت می‌کند و در عین حال سازگاری کامل با سوئیچ‌های فعال، ترنسیورهای ConneXium و کنترلرهای قابل‌برنامه‌ریزی اتوماسیون Schneider Electric را حفظ می‌کند.

سؤالات متداول

س: آیا این کابل فیبر نوری غیرفعال از رابط سوئیچ یا ماژول برق مصرف می‌کند؟

پ: خیر. این کابل یک مجموعه نوری شیشه‌ای کاملاً غیرفعال است و هیچ برقی از بک‌پلین یا ترمینال دریافت نمی‌کند.

س: محدودیت حداقل شعاع خمش هنگام نصب چیست؟

پ: کابل‌های فیبر شیشه‌ای صنعتی استاندارد هنگام کشش به حداقل شعاع خمش دینامیکی معادل 20 برابر قطر خارجی کابل نیاز دارند و پس از تثبیت در محل، حداقل شعاع خمش استاتیکی باید 10 برابر قطر خارجی باشد تا از ایجاد ریزترک در هسته شیشه‌ای جلوگیری شود.

س: آیا می‌توان کانکتورهای MT-RJ را هنگامی که سوئیچ شبکه روشن است، به‌صورت گرم تعویض کرد؟

پ: بله. ترنسیورها و کانکتورهای نوری MT-RJ را می‌توان در حالت روشن وصل یا جدا کرد، بدون آنکه اختلال یا آسیبی الکتریکی ایجاد شود؛ مشروط بر اینکه محافظت مناسب در برابر گردوغبار برای فرول‌های در معرض حفظ شود.

راهنمای نصب در محل

• پیش از اتصال، تمیز بودن کانکتورهای نوری و درگاه‌های ترنسیور را بررسی کنید. برای تمیز کردن فرول‌های MT-RJ از دستمال‌های نوری بدون پرز و الکل ایزوپروپیل استفاده کنید.
• برای جلوگیری از افت سیگنال و آسیب به هسته شیشه‌ای، حداقل شعاع خمش را در طول مسیرهای عبور کابل رعایت کنید.
• برای جلوگیری از آلوده شدن نوک فیبر به ذرات، بلافاصله پس از جدا کردن هر کانکتور MT-RJ بدون ترمینال، درپوش گردوغبار روی آن قرار دهید.
• هنگام هدایت مجموعه کابل در سینی کابل، از کشیدن آن از بدنه کانکتورهای MT-RJ یا روکش‌های محافظ کشش خودداری کنید.

---
