490NAC0100

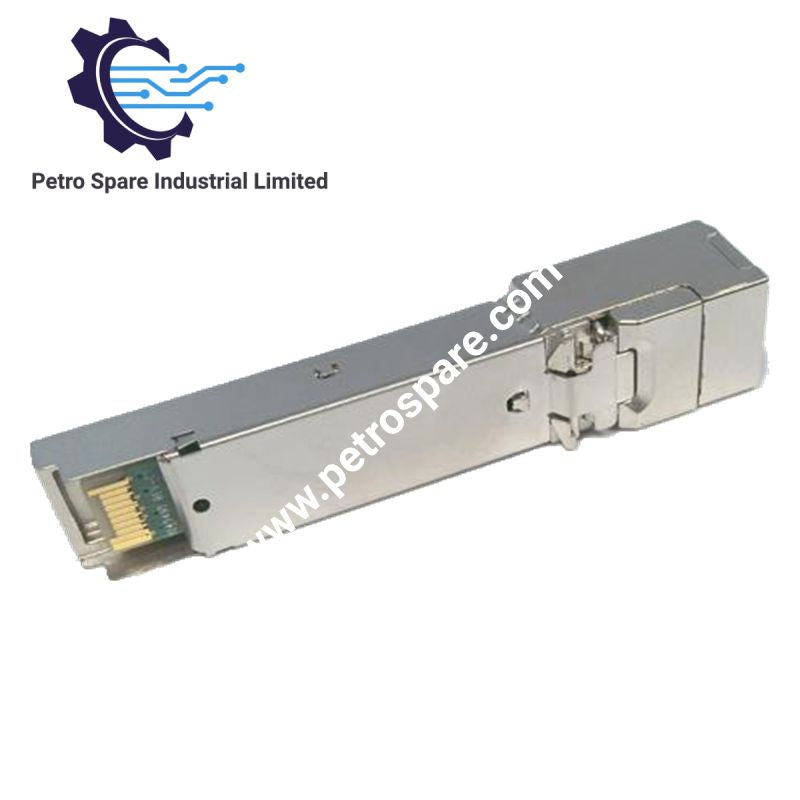

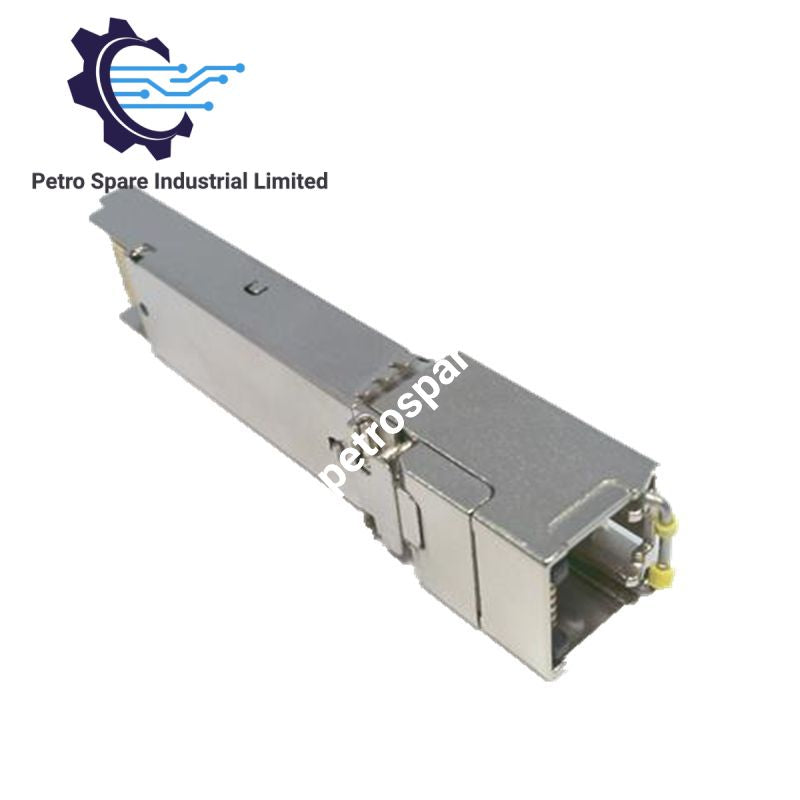

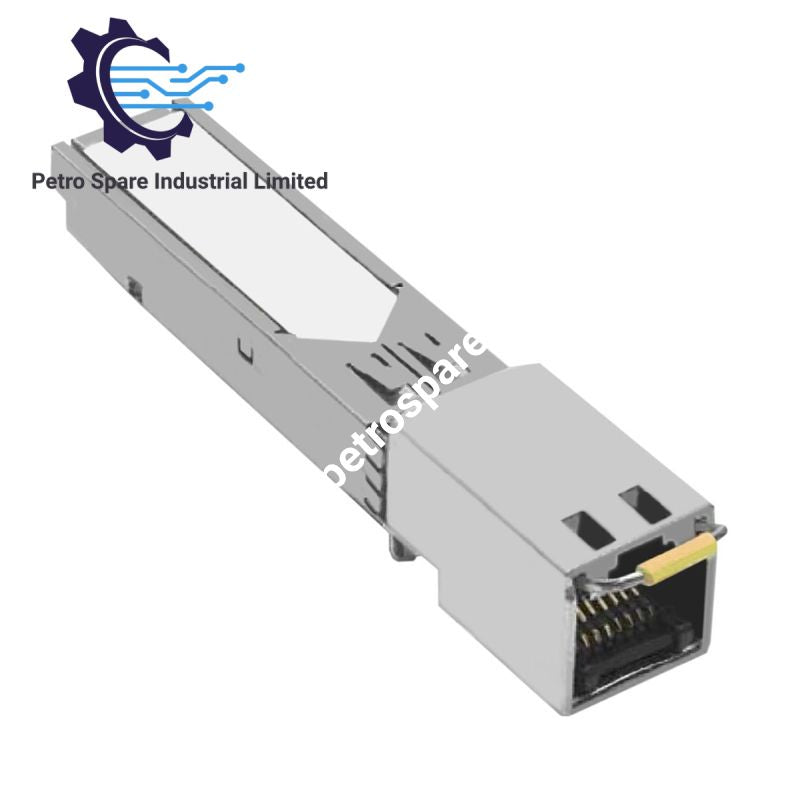

طراحی‌شده برای تطبیق رسانه فیزیکی پردازنده Hot Standby در پلتفرم‌های Modicon M580، محصول Schneider Electric 490NAC0100 که با عنوان ماژول آداپتور فرستنده‌گیرنده SFP با نام 490NAC0100 نیز فهرست شده است، اجرای مستقیم فیزیکی/الکتریکی را فراهم می‌کند. این محصول یک سوکت نوری یا پیش‌فرض Small Form-factor Pluggable (SFP) را به یک پایانه استاندارد اترنت مسی 8P8C تبدیل می‌کند. این محفظه فلزی مقاوم که به‌طور اختصاصی برای معماری‌های پردازنده افزونه Modicon M580 طراحی شده است، انتقال پرسرعت و قطعیِ داده‌های همگام‌سازی Hot Standby را بین کنترلرهای اتوماسیون‌پذیر (PAC) اصلی و آماده‌به‌کار امکان‌پذیر می‌سازد.

مشخصات سخت‌افزاری

پارامتر	مشخصات
مدل	490NAC0100
برند	Schneider Electric
مبدأ	فرانسه
وزن	58.0 g
ابعاد	122.0 mm x 80.0 mm x 23.0 mm (بسته‌بندی‌شده)
دمای کاری	0 تا 60 deg C
مصرف برق	غیرفعال / تغذیه‌شده از گذرگاه SFP (< 1.5 W)
رابط فیزیکی	درگاه استاندارد SFP به 1x کانکتور مادگی RJ45
سرعت انتقال	1 Gbit/s (اترنت 1000BASE-T)
جنس محفظه	بدنه فلزی
سازگاری سیستم	سری پردازنده Modicon M580 HSBY
محیط نرم‌افزاری	EcoStruxure Control Expert

ویژگی‌های شبکه قطعی Ethernet/IP و فلش میان‌افزار

490NAC0100 برای حفظ سرعت بالای ارتباط گذرگاه بک‌پلین و زمان‌بندی قطعی انتقال وضعیت در توپولوژی‌های Schneider Electric EcoStruxure طراحی شده است. این سخت‌افزار دارای تطبیق امپدانس داخلی و ترجمه لایه فیزیکی با تأخیر کم است تا یکپارچگی بسته‌های حساس به زمان را در سراسر پیوند HSBY حفظ کند.

• رابط گذرگاه بک‌پلین: این رابط مستقیماً با شکاف رابط SFP روی ماژول‌های پردازنده M580 (مانند BMEP584040S یا BMEP586040) ارتباط برقرار می‌کند و چرخه‌های قطعی به‌روزرسانی همگام‌سازی را تا سطوح زیر میلی‌ثانیه حفظ می‌کند.
• چگالی ورودی/خروجی و سوئیچینگ: این محصول به‌صورت شفاف نسبت به لایه پروتکل شبکه کار می‌کند و سازگاری کامل با ترافیک Ethernet/IP و Modbus TCP/IP را فراهم می‌سازد؛ همچنین جداسازی کانال را حفظ کرده و قطع‌شدن پیوند در لایه فیزیکی را کاهش می‌دهد.
• سازگاری فلش میان‌افزار: به‌روزرسانی مستقل فلش میان‌افزار لازم نیست؛ پارامترهای پیکربندی و مذاکره خودکار وضعیت فیزیکی به‌صورت بومی از طریق نرم‌افزار سیستم پردازنده میزبان M580 مدیریت می‌شوند.

سؤالات متداول

س: آیا می‌توان 490NAC0100 را هنگام روشن‌بودن پردازنده میزبان M580 وارد یا خارج کرد؟

پ: بله. 490NAC0100 از قابلیت استاندارد Hot Swap پشتیبانی می‌کند. بااین‌حال، خارج‌کردن آداپتور از یک پردازنده فعال Hot Standby حلقه همگام‌سازی وضعیت اصلی و آماده‌به‌کار را قطع می‌کند و پردازنده افزونه را به حالت مستقل می‌برد یا رویداد سیستمی خرابی پیوند نوری را فعال می‌کند.

س: آیا کابل‌کشی استاندارد Cat5e یا Cat6 برای استفاده با اتصال RJ45 این آداپتور مناسب است؟

پ: برای دستیابی به سرعت کامل پیوند 1 Gbit/s و کاهش تداخل الکترومغناطیسی محیطی صنعتی، استفاده از کابل مسی STP (زوج به‌هم‌تابیده شیلددار) صنعتی استاندارد Cat5e یا Cat6 با امپدانس 100 اهم توصیه می‌شود.

راهنمای نصب در محل

• محافظت در برابر ESD: پیش از جابه‌جایی یا واردکردن ماژول 490NAC0100، همیشه با استفاده از دست‌بند ضدالکتریسیته ساکن خود را به زمین متصل کنید تا از آسیب ناشی از تخلیه الکتریسیته ساکن به قطعات PHY داخلی جلوگیری شود.
• واردکردن مکانیکی: آداپتور را با شکاف SFP ماژول پردازنده M580 HSBY هم‌راستا کنید و آن را به‌صورت افقی بلغزانید تا مکانیزم ضامن محکم در جای خود قفل شود. ماژول را با زور وارد درگاه نکنید.
• مهار کشش کابل: کابل پچ اترنت متصل را داخل کانال سیم‌کشی تابلو محکم کنید تا تنش مکانیکی روی جک RJ45 آداپتور از بین برود و از قطع فیزیکی اتصال در اثر لرزش محیط جلوگیری شود.
• اتصال زمین و شیلدینگ: اطمینان حاصل کنید که شیلد کابل RJ45 در هر دو انتهای کابل به‌درستی باند شده باشد تا پیوستگی گالوانیکی در سراسر پیرامون تابلو حفظ شود.

---
