172PNN21022

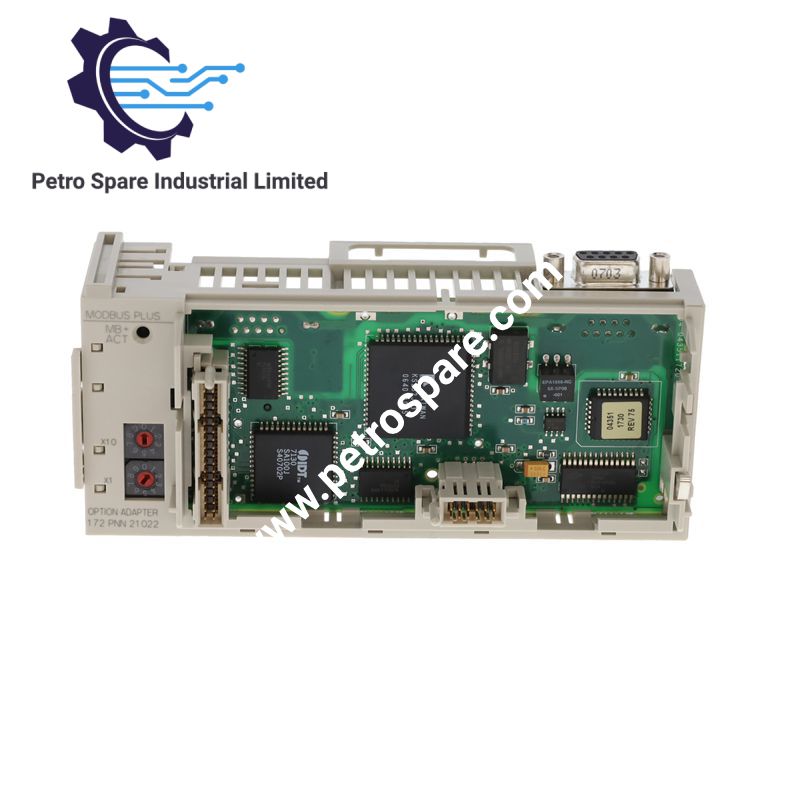

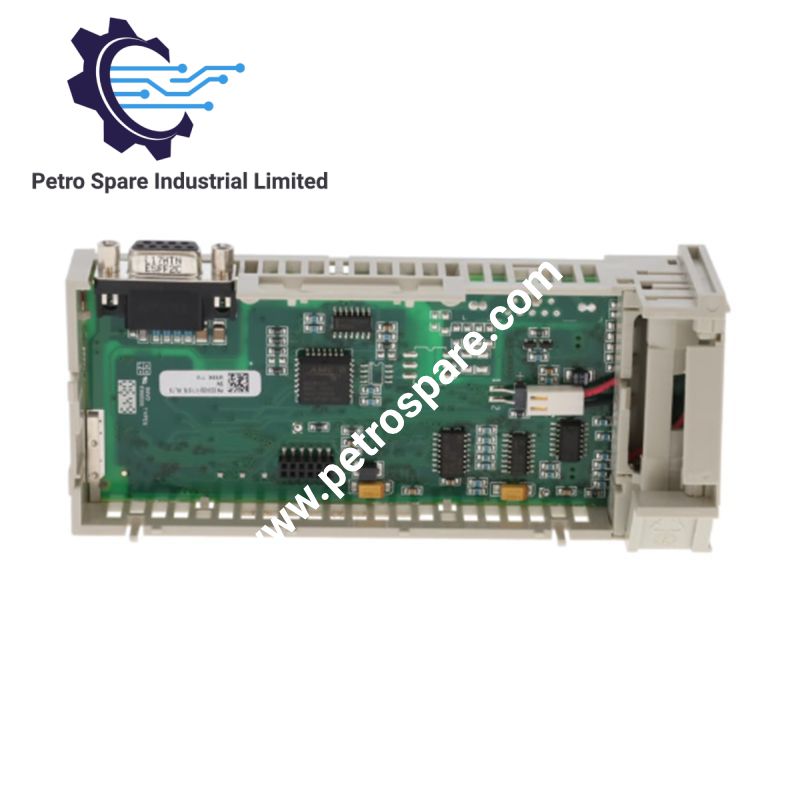

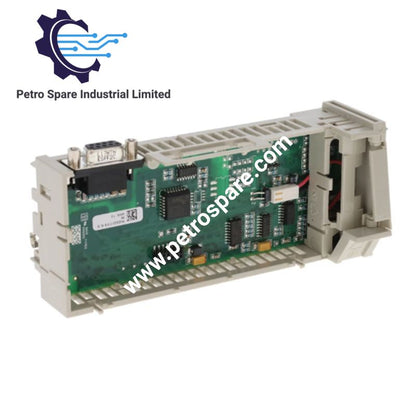

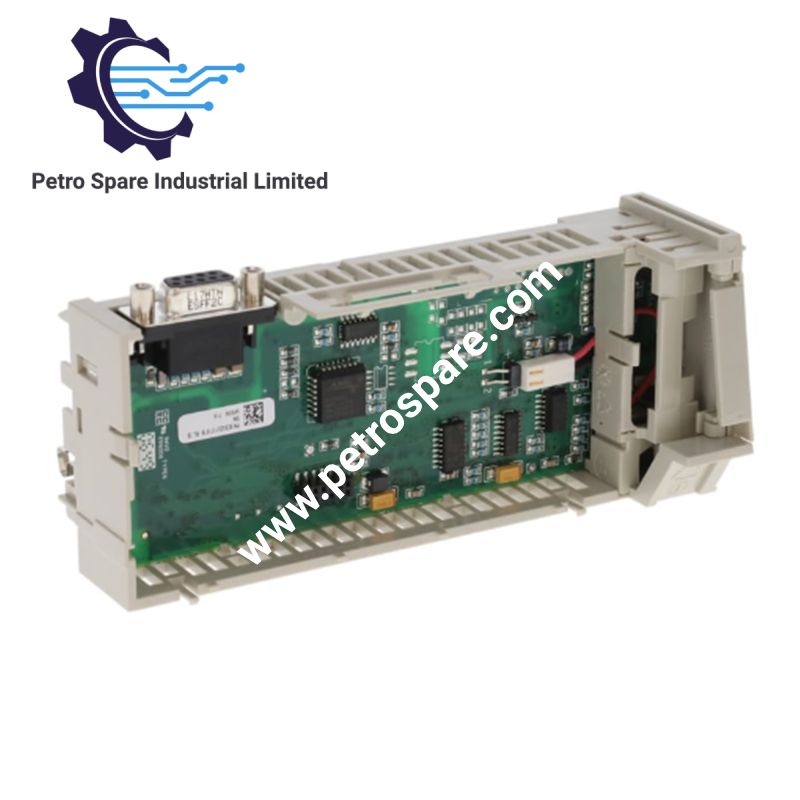

ماژول Schneider Electric 172PNN21022 (آداپتور آپشن Modbus Plus مدل 172PNN21022) که برای توسعه ارتباطات شبکه فیلدباس در سیستم‌های پلتفرم اتوماسیون Modicon Momentum پیکربندی شده است، اجرای فیزیکی/الکتریکی مستقیم را فراهم می‌کند. این ماژول به‌عنوان یک رابط ارتباطی تک‌پورتی، روی پایه ورودی/خروجی Momentum نصب می‌شود تا تبادل داده پرسرعت را در معماری Modbus Plus فراهم کند.

مشخصات سخت‌افزاری

پارامتر	مشخصات
مدل	172PNN21022
برند	Schneider Electric
مبدأ	FR
وزن	85.05 g
ابعاد	143.1 mm x 25.0 mm x 60.06 mm
دمای کاری	0 تا 60 deg C
مصرف برق	200 mA در 24 VDC (<= 350 mA peak)
ولتاژ تغذیه نامی	5 VDC (+/- 5 percent tolerance via I/O base)
درگاه‌های ارتباطی	1 x Modbus Plus (9-pin D-shell)
نوع باتری	2/3 AA Lithium (5-year life, < 30-day backup after low-battery indicator)
جنس محفظه	Lexan
درجه حفاظت IP	IP20 conforming to IEC 529
انحراف ساعت	+/- 13 s/day accuracy
استقامت دی‌الکتریک	500 VDC

ایزولاسیون قطعی شبکه و عملکرد باس پشتی

این ماژول مستقیماً از طریق باس پشتی Momentum متصل می‌شود و ولتاژ منطقی موردنیاز خود را از طریق پایه ورودی/خروجی زیرین دریافت می‌کند. مسیرهای سیگنال، ارتباطات قطعی شبکه را در توپولوژی Modbus Plus حفظ می‌کنند و در عین حال امکان افزایش چگالی ورودی/خروجی را بدون ایجاد تأخیرهای پردازشی موضعی فراهم می‌سازند. ویژگی‌های ایزولاسیون الکتریکی شامل استقامت دی‌الکتریک 500 VDC و مقاومت در برابر تخلیه الکترواستاتیکی 4 kV از طریق تماس و 8 kV از طریق هوا، مطابق استانداردهای IEC 801-2، است. مصونیت الکترومغناطیسی تا 10 V/m در بازه طیفی 80 MHz تا 1000 MHz تأیید شده است تا از خراب‌شدن داده‌ها هنگام جهش‌های گذرای نویز صنعتی جلوگیری شود.

سؤالات متداول

س: برق منطقی اصلی ماژول چگونه تأمین می‌شود؟

پ: آداپتور آپشن، ولتاژ کاری داخلی 5 VDC (+/- 5 percent) را مستقیماً از ساختار پایه ورودی/خروجی Modicon Momentum متصل، از طریق رابط باس پشتی، دریافت می‌کند و حداکثر 350 mA جریان مصرف می‌کند.

س: هنگام فعال‌شدن نشانگر وضعیت کمبود باتری محلی چه اقدامی لازم است؟

پ: باتری لیتیومی داخلی 2/3 AA باید در شرایط دمای محیط 40 deg C، حداکثر ظرف 30 روز تعویض شود تا از ازدست‌رفتن همگام‌سازی ساعت بلادرنگ و پیکربندی آدرس پایدار هنگام قطع برق جلوگیری شود.

س: آیا می‌توان آدرس‌دهی گره را به‌صورت پویا از طریق نرم‌افزار پیکربندی کرد؟

پ: خیر، آدرس گره Modbus Plus باید پیش از اعمال برق سیستم، با استفاده از دیپ‌سوئیچ‌های سخت‌افزاری فیزیکی تعبیه‌شده روی واحد، به‌صورت دستی تنظیم شود.

راهنمای نصب در محل

• اتصال مکانیکی: آداپتور آپشن را دقیقاً بالای شیار نصب پایه ورودی/خروجی هدف Modicon Momentum هم‌راستا کنید و فشار یکنواخت رو به پایین وارد کنید تا گیره‌های نگهدارنده محکم درگیر شوند. پیش از نصب، از قطع‌بودن برق پایه اطمینان حاصل کنید.
• سیم‌کشی شبکه: کابل انشعابی Modbus Plus را با استفاده از کانکتور شیلددار 9-pin D-shell متصل کنید. پیچ‌های جک کانکتور را با گشتاور حداکثر 0.4 Nm محکم کنید تا اتصال پیوسته شیلد به زمین و پایداری مکانیکی در برابر لرزش‌های محل تضمین شود.
• اتصال شیلد به زمین: اطمینان حاصل کنید که شیلد کابل Modbus Plus در نقاط تعیین‌شده در امتداد خط ترانک به زمین متصل است تا مصونیت پیوسته در برابر تداخل الکترومغناطیسی فرکانس‌بالا حفظ شود.
• محدودیت‌های محیطی: هنگام استفاده در محیط‌های صنعتی دارای گردوغبار رسانا، رطوبت یا بخارات شیمیایی، ماژول را داخل محفظه‌ای با حداقل سطح حفاظت IP54 نصب کنید. برای دفع حرارت کافی تا محدوده عملیاتی 60 deg C، حداقل 25 mm فضای آزاد در اطراف محفظه حفظ کنید.

---
