140MMS53502

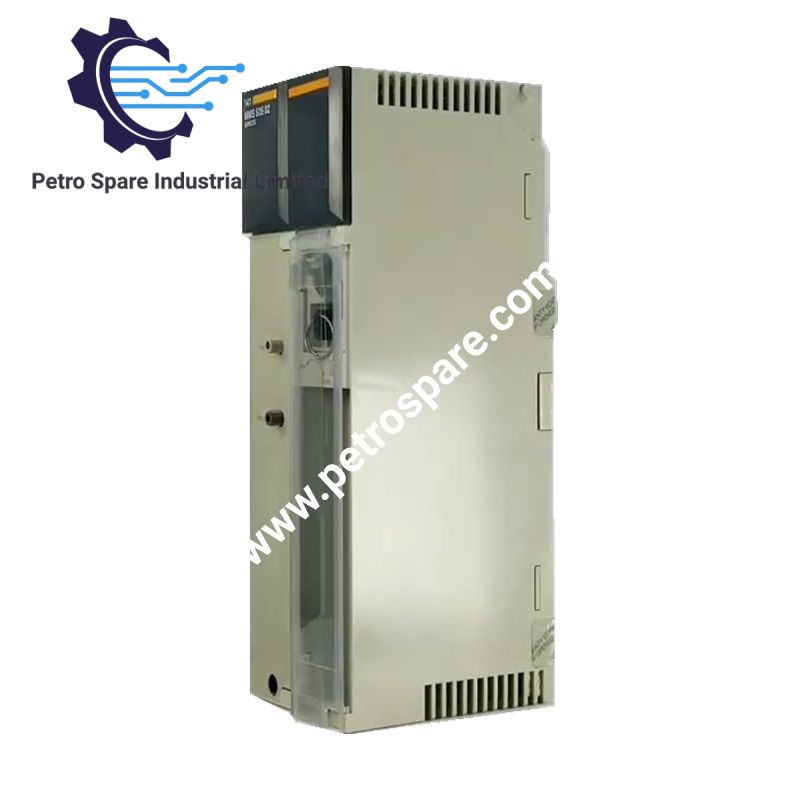

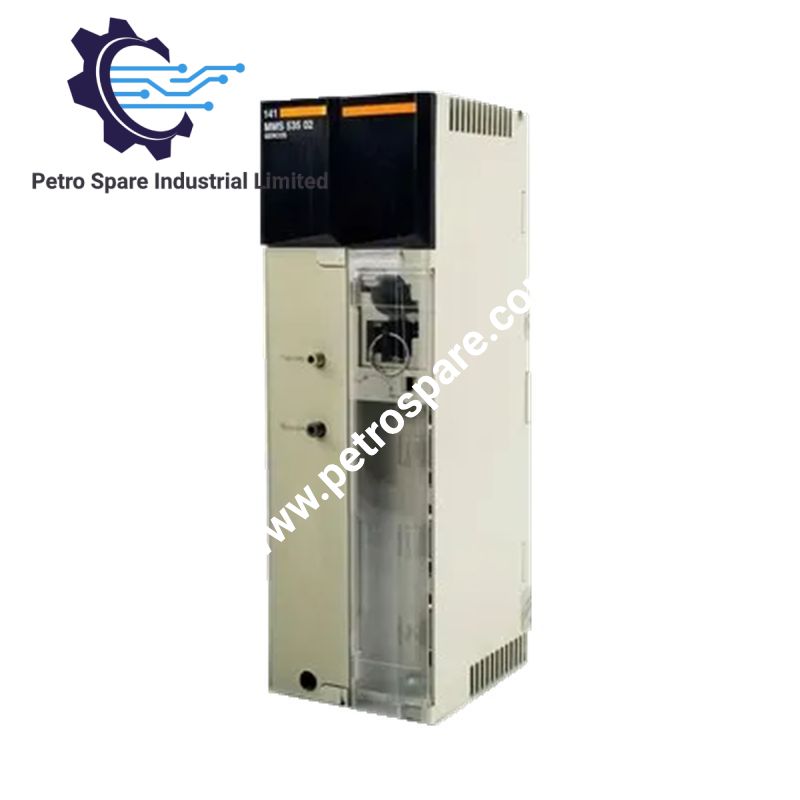

این ماژول که برای موقعیت‌یابی پرسرعت محورها و همگام‌سازی درایو سرووی دیجیتال در پلتفرم‌های PAC سری Modicon Quantum پیکربندی شده است، Schneider Electric 140MMS53502 (140MMS53502، ماژول کنترل حرکت) اجرای مستقیم فیزیکی/الکتریکی را فراهم می‌کند.

مشخصات سخت‌افزاری

پارامتر	مشخصات
مدل	140MMS53502 (141MMS53502)
برند	Schneider Electric / Modicon
مبدأ	فرانسه
وزن	۰٫۴۵ کیلوگرم
ابعاد	عرض یک اسلات از بک‌پلین Quantum
دمای کاری	۰ تا ۶۰ درجه سانتی‌گراد
مصرف توان	۱٫۲ آمپر در ۵ ولت DC (باس بک‌پلین)
پردازنده روی برد	کمک‌پردازنده اجرای حرکت رده ۵۸۶
توپولوژی فیزیکی	حلقه فیبر نوری SERCOS
ظرفیت محورها	حداکثر ۸ محور واقعی، ۴ محور مجازی و ۴ محور مختصاتی

سرعت ارتباط باس بک‌پلین و شبکه‌سازی قطعی

این ماژول از پروتکل‌های ارتباطی باس بک‌پلین Quantum با سرعت بالا استفاده می‌کند تا اجرای حلقه موقعیت با فرکانس بالا را از CPU اصلی جدا کند. واحد با اجرای محلی پروفایل‌های مسیر حرکت از طریق پردازنده اختصاصی خود، تأخیر داوری بک‌پلین را کاهش می‌دهد. سازگاری فلش‌فریم‌ور، تبادل چرخه‌ای همگام را از طریق رابط نوری SERCOS تضمین می‌کند و نرخ‌های به‌روزرسانی حرکت قطعی و بلادرنگ را مستقل از چرخه‌های اسکن PLC اصلی حفظ می‌کند.

پرسش‌های متداول

پرسش: محدودیت‌های منبع تغذیه بک‌پلین هنگام نصب ماژول چیست؟

پاسخ: رعایت دقیق محدودیت‌های توان رک Quantum برای این ماژول الزامی است. اگرچه معماری بک‌پلین Quantum از تعویض ماژول پشتیبانی می‌کند، تعویض گرم ماژول‌های حرکت مستلزم متوقف کردن حلقه‌های فعال حرکت محورهاست تا از بروز خطاهای ارتباطی در حلقه فیبر جلوگیری شود.

پرسش: ارتباط فیزیکی بین ماژول و درایوهای سرووی دیجیتال چگونه برقرار می‌شود؟

پاسخ: اتصال منحصراً از طریق حلقه‌های کابل فیبر نوری SMA استاندارد SERCOS برقرار می‌شود و با این کار، حلقه‌های زمین الکتریکی و تداخل نویز فرکانس بالا بین رک کنترل و درایوهای میدانی حذف می‌شوند.

راهنمای نصب در محل

1. ماژول را در یک اسلات رک بک‌پلین Modicon Quantum قرار دهید تا گیره‌های نگهدارنده بالایی و پایینی کاملاً درگیر شوند.
2. هنگام مسیردهی همه کابل‌های فیبر نوری SERCOS، حداقل شعاع خم ۳۰ میلی‌متر را رعایت کنید تا از افت ناشی از تضعیف جلوگیری شود.
3. ریل DIN یا قاب رک بک‌پلین اصلی را مستقیماً با یک هادی مسی حداقل ۶ میلی‌متر مربع به زمین عملکردی (FE) متصل کنید.
4. مطمئن شوید درپوش‌های گردوغبار پورت‌های نوری روی کانال‌های فیبر استفاده‌نشده نصب باقی بمانند تا از تجمع آلودگی روی فرستنده‌گیرنده‌های نوری جلوگیری شود.

---
