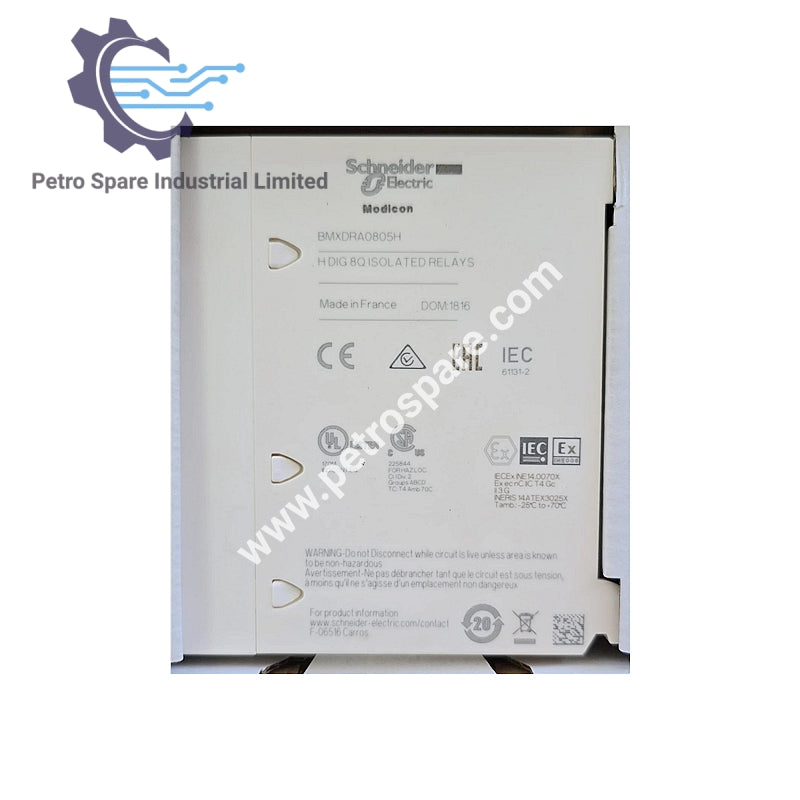

BMXDRA0805H

بررسی اجمالی

• مدل: BMXDRA0805H

• نوع: ماژول خروجی گسسته

• محدوده: پلتفرم اتوماسیون Modicon X80

• کاربرد: برای محیط‌های سخت، 8 خروجی رله NO

مشخصات خروجی

• تعداد خروجی‌ها: 8 (مطابق با EN/IEC 61131‑2)

• نوع خروجی: رله (کنتاکت‌های NO)

• ولتاژ خروجی:

  • AC: 24–240 ولت (عملکرد)، محدوده 19–264 ولت

  • DC: 12–24 ولت (عملکرد)، محدوده 10–34 ولت

• زمان پاسخ: < 10 میلی‌ثانیه فعال‌سازی، < 8 میلی‌ثانیه غیرفعال‌سازی

• حداقل جریان سوئیچینگ: 10 میلی‌آمپر در 5 ولت DC

مشخصات الکتریکی

• جریان حرارتی (Ith): 3 آمپر در هوای آزاد

• مقاومت عایقی: > 10 مگااهم در 500 ولت DC

• اتلاف توان: 2.7 وات

• مصرف جریان: 79 میلی‌آمپر در 3.3 ولت DC

• قابلیت اطمینان MTBF: 2,119,902 ساعت

حفاظت

• حفاظت در برابر اضافه‌بار: فیوز سریع‌سوز برای هر کانال/گروه

• حفاظت در برابر ولتاژ اضافی:

  • DC: دیود تخلیه

  • AC: مدار RC یا محدودکننده ولتاژ گذرا ZNO

• حفاظت در برابر اتصال کوتاه: فیوز سریع‌سوز برای هر کانال/گروه

مشخصات محیطی

• حفاظت IP: IP20

• کاربرد: مقاوم‌سازی شده برای محیط‌های سخت

ابعاد و وزن

• ابعاد: 12.0 سانتی‌متر × 10.0 سانتی‌متر × 3.0 سانتی‌متر

• وزن: 0.145 کیلوگرم

---
