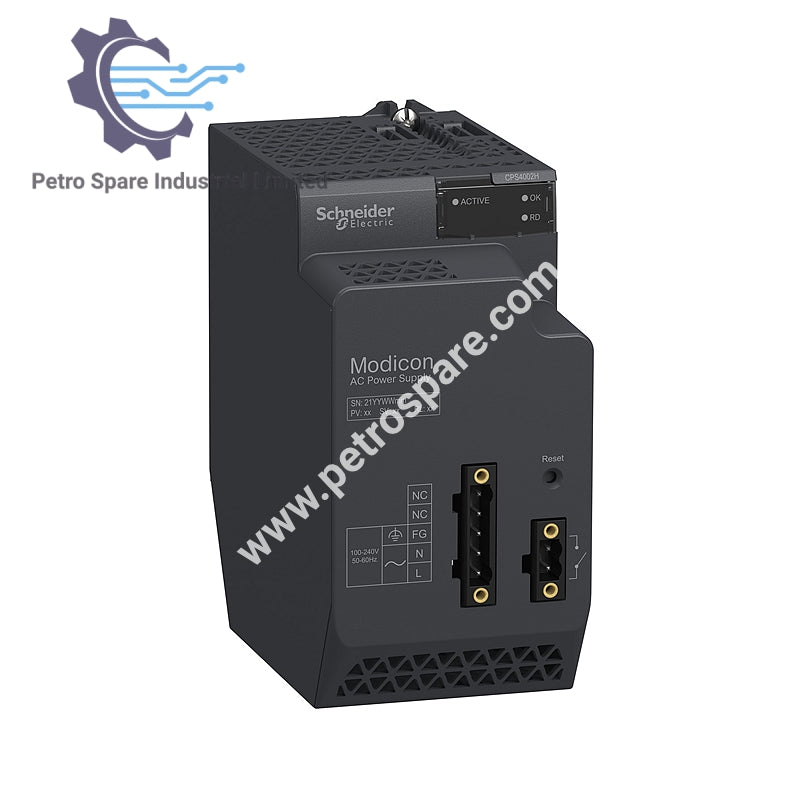

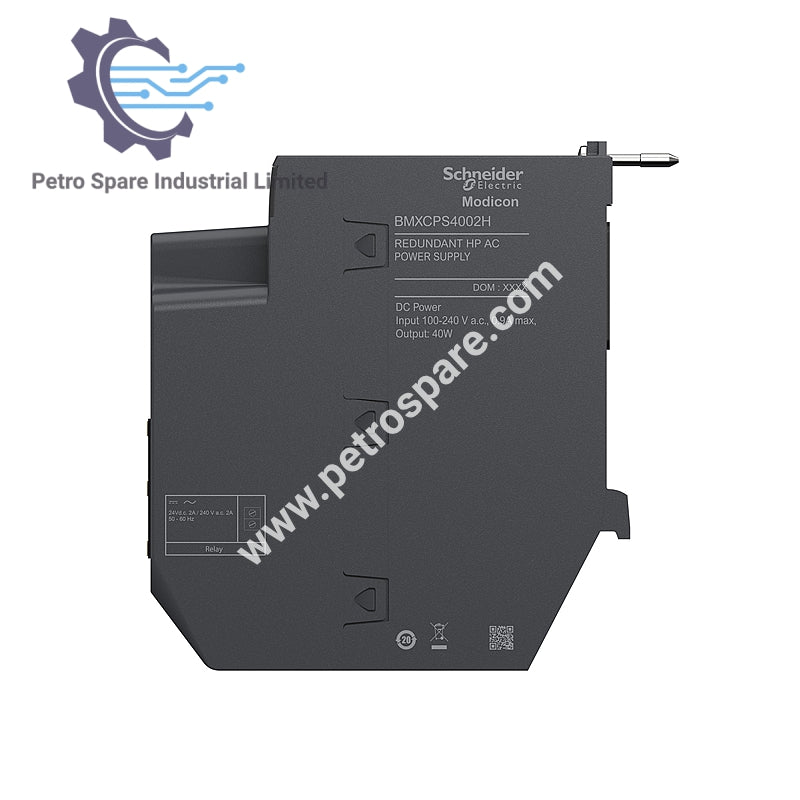

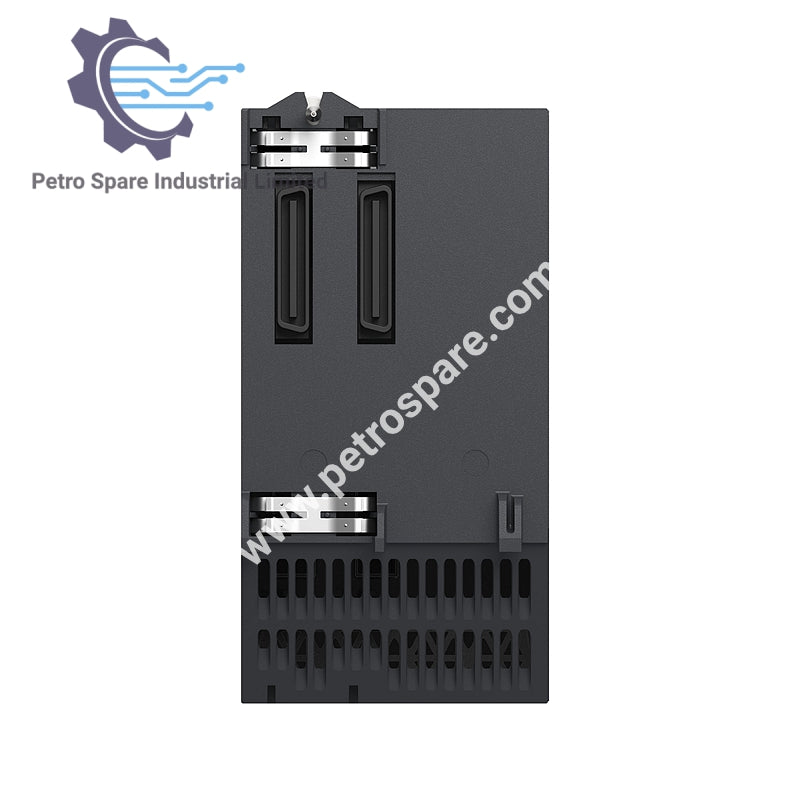

BMXCPS4002H

بررسی اجمالی

ماژول منبع تغذیه BMXCPS4002H یک ماژول منبع تغذیه مقاوم Modicon X80 است که برای 100–240 ولت AC رتبه‌بندی شده و برای محیط‌های سخت ایده‌آل است.

کاربرد و سازگاری

• نوع محصول: ماژول منبع تغذیه

• سری: Modicon X80

• کاربرد: استفاده در محیط‌های سخت

• پشتیبانی از بک‌پلین: همه بک‌پلین‌ها

• تشخیص عیب: نظارت مبتنی بر شبکه بر دما، زمان کار، افزونگی و عمر باقی‌مانده

• افزونگی: پشتیبانی از تست افزونگی

مشخصات الکتریکی

• دامنه ولتاژ ورودی: 85–264 ولت AC

• ولتاژ نامی: 100–240 ولت AC

• فرکانس شبکه: 50/60 هرتز (دامنه 47–63 هرتز)

• جریان ورودی: 1.01 آمپر در 115 ولت، 0.55 آمپر در 240 ولت

• توان ظاهری: 0.13 کیلوولت‌آمپر

• جریان هجومی: 30 آمپر در 120 ولت، 60 آمپر در 240 ولت

مشخصات خروجی

• خروجی 3.3 ولت DC: 18 وات، 5.5 آمپر (توان منطقی)

• خروجی 24 ولت DC: 40 وات، 1.67 آمپر (توان I/O و پردازنده)

• حداکثر اتلاف: 8.5 وات

ویژگی‌های حفاظتی

• اولیه: فیوز داخلی غیرقابل دسترسی

• ثانویه: حفاظت در برابر اضافه بار، ولتاژ بیش از حد و اتصال کوتاه

• مقاومت عایقی: ≥ 100 مگااهم (اولیه/ثانویه و اولیه/زمین)

• مقاومت دی‌الکتریک:

• 1500 ولت (اولیه به ثانویه/زمین)

• 2300 ولت (تأمین حسگر)

• 500 ولت (خروجی حسگر 24 ولت به زمین)

شاخص‌ها و کنترل‌های وضعیت

• شاخص‌های LED:

• وجود برق (سبز)

• افزونگی OK (سبز)

• وضعیت برق (سبز)

• کنترل بازنشانی: دکمه راه‌اندازی مجدد سرد

• کانکتورها:

• رله آلارم (دو پین)

• تأمین خط و زمین (پنج پین)

محدودیت‌های محیطی

• دمای عملیاتی: -25 تا 70 درجه سانتی‌گراد (-13 تا 158 درجه فارنهایت)

• دمای ذخیره‌سازی: -40 تا 85 درجه سانتی‌گراد (-40 تا 185 درجه فارنهایت)

• رطوبت: 5–95٪ در 55 درجه سانتی‌گراد، بدون چگالش

• ارتفاع: تا 2000 متر (5000 متر با کاهش توان)

• تحمل میکروبریک: 1 میلی‌ثانیه

• رتبه حفاظتی: IP20

• پرداخت: پوشش همگن

مشخصات مکانیکی

• وزن: 0.51 کیلوگرم (1.12 پوند)

• مقاومت در برابر شوک: 30 gn

• مقاومت در برابر لرزش: 3 gn

---
