BMEXBP1002

بررسی اجمالی

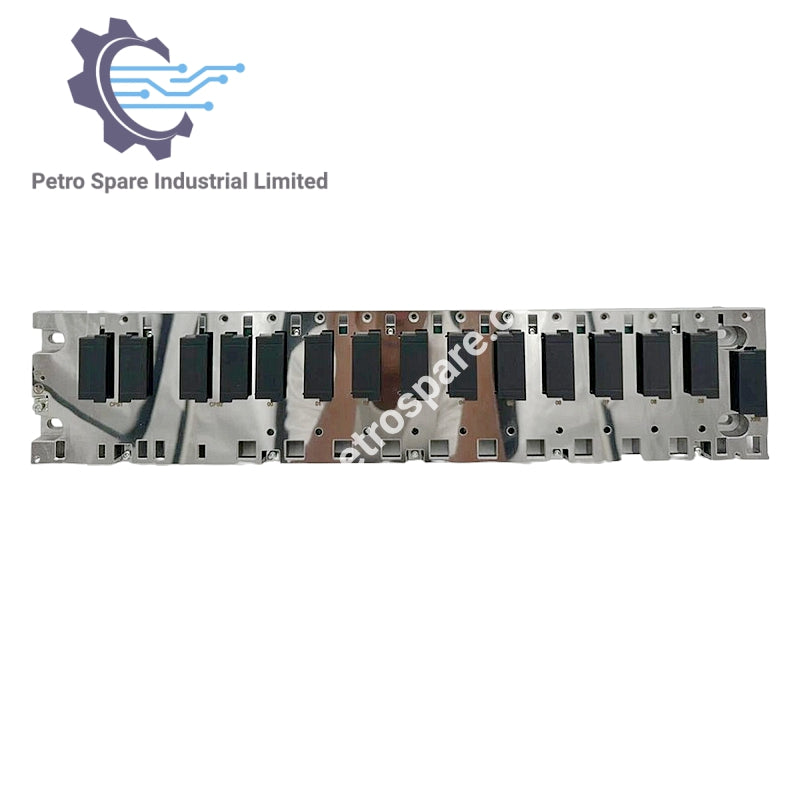

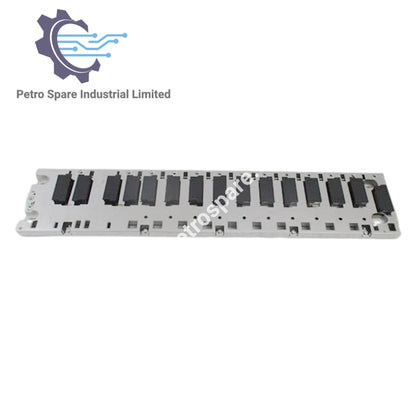

Schneider BMEXBP1002 یک رک بک‌پلین 10 اسلات از سری Modicon X80 است که برای سیستم‌های اتوماسیون مدولار با نیاز به اتصال ترکیبی باس و اترنت طراحی شده است. این رک از پردازنده‌های BMX و BME، ماژول‌های I/O و منابع تغذیه پشتیبانی می‌کند.

پیکربندی شکاف

• سری: Modicon X80

• نوع قطعه: رک

• چیدمان اسلات:

  • 8 × باس X + اترنت

  • 2 × باس X

سازگاری ماژول

• ماژول‌های پشتیبانی شده:

  • پردازنده BMX

  • پردازنده BME

  • ماژول‌های ورودی/خروجی

  • منبع تغذیه BMXCPS4002

  • ماژول‌های کاربردی خاص

پارامترهای الکتریکی

• مصرف برق:

  • 251 میلی‌وات @ 3.3 ولت DC

  • 3.9 وات @ 24 ولت DC

• مصرف جریان:

  • 76 میلی‌آمپر @ 3.3 ولت DC

  • 162 میلی‌آمپر @ 24 ولت DC

• قابلیت اطمینان MTBF: 1,184,170 ساعت

مکانیکی و نصب

• اتصال الکتریکی: 1 × کانکتور توسعه XBE

• گزینه‌های نصب:

  • 4 × پیچ M6 برای صفحه

  • 4 پیچ (0.17–0.25 اینچ / 4.32–6.35 میلی‌متر) برای پنل

• وزن خالص: 1.37 کیلوگرم (3.02 پوند آمریکا)

---
