A9N4P63C

بررسی اجمالی

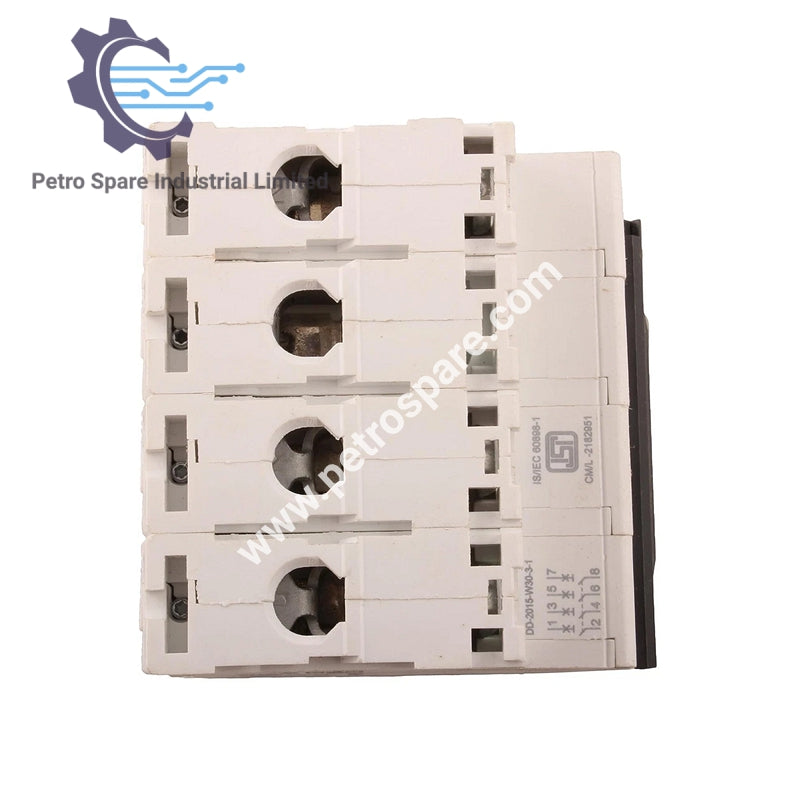

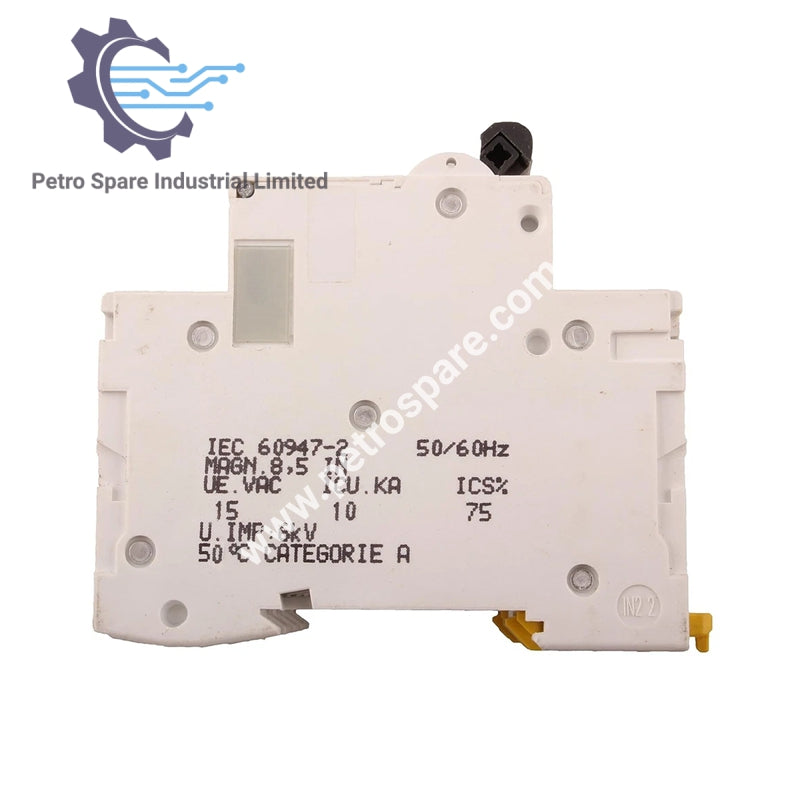

اشنایدر A9N4P63C یک کلید مینیاتوری از سری Acti9 xC60 است که حفاظت حرارتی-مغناطیسی و جریان نامی 63 A را ارائه می‌دهد.

پارامترهای کلیدی

• نام محصول: xC60

• نوع: کلید مینیاتوری

• تعداد قطب‌ها: 4

• جریان نامی (In): 63 A

• نوع شبکه: AC, DC

• فناوری واحد قطع: حرارتی-مغناطیسی

• کد منحنی: C

ویژگی‌های الکتریکی

• ولتاژ عملیاتی نامی:

• 240 V AC (50/60 Hz)

• 380–415 V AC (50/60 Hz)

• 220–250 V DC

• حد قطع مغناطیسی: 8 برابر In ± 20%

• فرکانس شبکه: 50/60 Hz

• نوع کنترل: تغییر وضعیت

• سیگنال‌دهی محلی: نمایش روشن/خاموش

نصب و راه‌اندازی

• حالت نصب: کلیپسی

• پشتیبانی نصب: ریل DIN 35 میلی‌متر

• سازگاری: کُمب باسبار و بلوک توزیع (بالا)

• فاصله مرکز به مرکز: 9 میلی‌متر، 8 موقعیت

ابعاد و وزن

• ارتفاع: 85 میلی‌متر

• عرض: 72 میلی‌متر

• عمق: 77.5 میلی‌متر

• وزن: 0.415 کیلوگرم

دوام و اتصالات

• دوام مکانیکی: 20,000 سیکل

• دوام الکتریکی: 10,000 سیکل

• اتصالات ترمینال:

• Biconnect (بالا)

• نوع تونل (پایین) برای سیم‌های انعطاف‌پذیر 25 میلی‌متر مربع و سیم‌های سخت 35 میلی‌متر مربع

• طول لخت کردن سیم: 13 میلی‌متر برای اتصالات بالا یا پایین

• گشتاور سفت کردن: 3.5 نیوتن متر

اطلاعات اضافی

• حفاظت در برابر نشتی زمین: بلوک جداگانه

• سازگاری محصول: کمکی و لوازم جانبی C60

---
