AX561

بررسی اجمالی

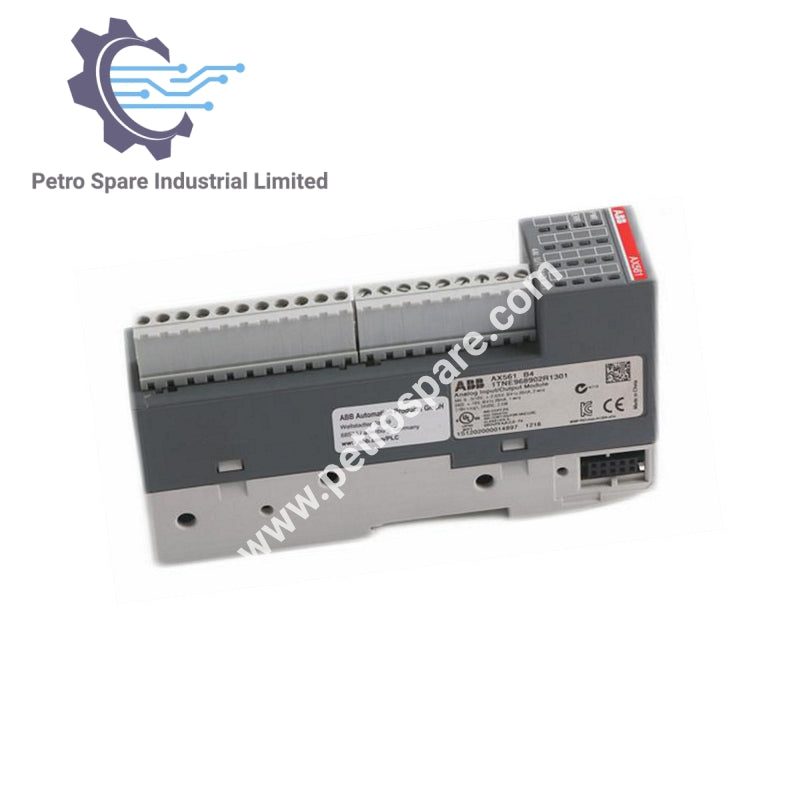

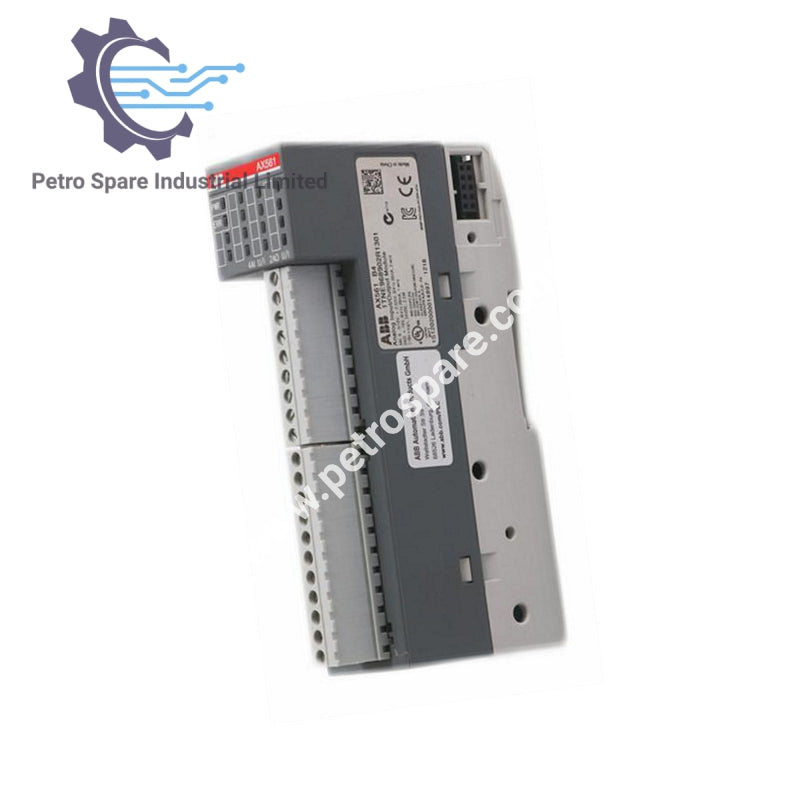

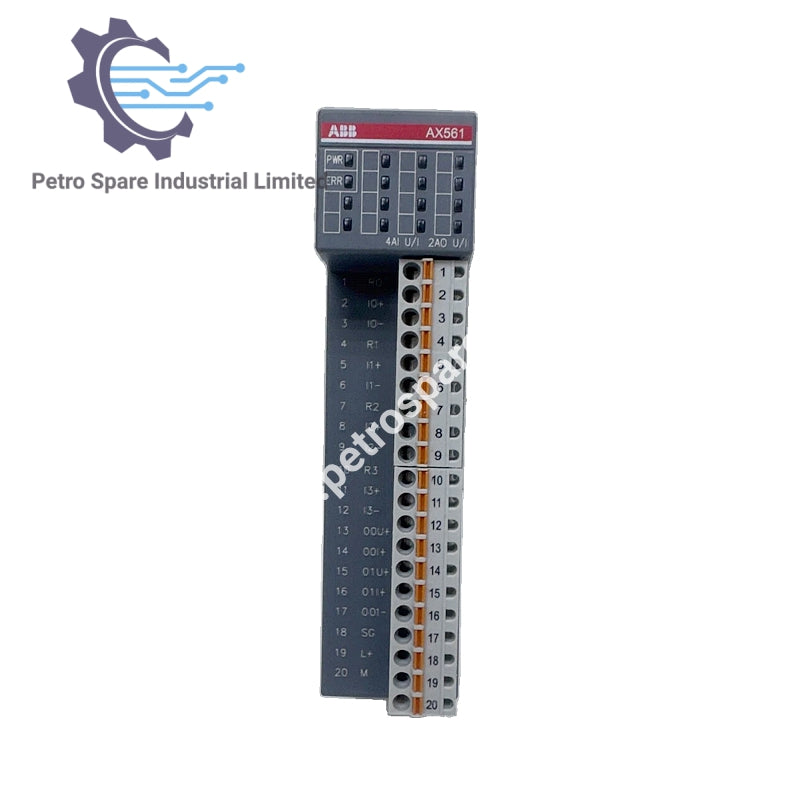

ماژول آنالوگ ورودی/خروجی فشرده  AX561 از سری S500 شرکت ABB است که دارای 4 ورودی آنالوگ و 2 خروجی آنالوگ برای سیگنال‌های ولتاژ و جریان می‌باشد.

اطلاعات کلی

• نوع محصول: ماژول ورودی/خروجی آنالوگ

• سری: S500

• شماره قطعه: AX561

• عملکرد: 4 AI (U, I), 2 AO (U, I)

• پیکربندی: اتصال 1-سیم

• واحد سفارش: 1 قطعه

• ساخت به سفارش: خیر

مشخصات فنی

• ورودی‌های آنالوگ: 4 (ولتاژ/جریان)

• خروجی‌های آنالوگ: 2 (ولتاژ/جریان)

• انواع سیگنال ورودی: U, I

• انواع سیگنال خروجی: U, I

• رزولوشن: 12 بیت (AI & AO)

• نوع اتصال: ترمینال قابل اتصال

• درجه حفاظت: IP20 (محفظه)

شرایط محیطی

• دمای کاری: 0 تا +60 °C

• دمای ذخیره‌سازی: -40 تا +70 °C

ابعاد و وزن

• عرض: ۳۴ میلی‌متر

• ارتفاع: 74 میلی‌متر

• عمق: 135 میلی‌متر

• وزن: 0.122 کیلوگرم

---
