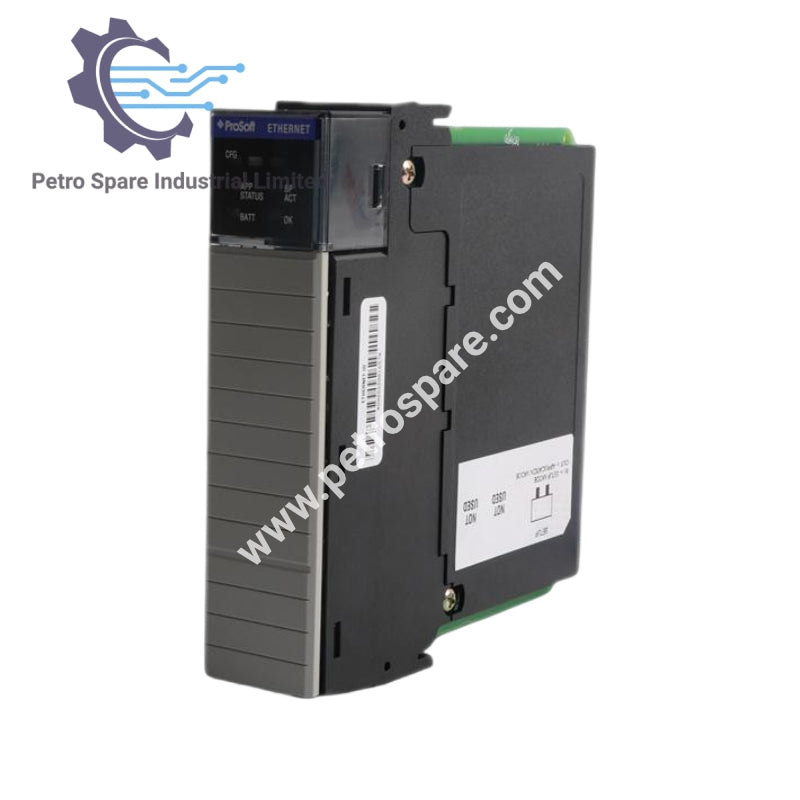

MVI56-GEC

بررسی اجمالی

• مدل: MVI56-GEC

• نوع: ماژول رابط اترنت ASCII عمومی

• کاربرد: تبادل داده ASCII از طریق اترنت برای سیستم‌های ControlLogix، پشتیبانی از ارتباط سریال رادیو، مودم و چندقطبی

ویژگی‌های الکتریکی و مکانیکی

• بار جریان بک‌پلین:

  • ۸۰۰ میلی‌آمپر در ۵ ولت DC

  • ۳ میلی‌آمپر در ۲۴ ولت DC

• دمای کاری: ۰ … ۶۰ درجه سانتی‌گراد (۳۲ … ۱۴۰ درجه فارنهایت)

• دمای نگهداری: –۴۰ … ۸۵ درجه سانتی‌گراد (–۴۰ … ۱۸۵ درجه فارنهایت)

• مقاومت در برابر شوک: ۳۰ جی در حالت عملیاتی، ۵۰ جی در حالت غیرعملیاتی

• مقاومت در برابر لرزش: ۵ جی در ۱۰ … ۱۵۰ هرتز

• رطوبت نسبی: ۵ … ۹۵٪ (بدون تراکم)

• ایزولاسیون: ایزولاسیون نوری ۵۰۰ ولت از بک‌پلین

شاخص‌ها و تشخیص‌ها

• نمایشگرهای LED:

  • وضعیت ماژول

  • وضعیت انتقال بک‌پلین

  • وضعیت کاربرد

  • فعالیت سریال

• پورت اشکال‌زدایی/پیکربندی (CFG): RJ45 (DB-9M با کابل همراه)، فقط RS-232

اتصال‌پذیری

• پورت‌های کاربردی (PRT1 و PRT2):

  • RS-232، RS-422

  • کنترل کامل دست‌دهی سخت‌افزاری (رادیو، مودم، پشتیبانی چندقطبی)

  • قابلیت تنظیم دست‌دهی RS-232

• پارامترهای قابل تنظیم نرم‌افزاری:

  • نرخ باود: ۱۱۰ … ۱۱۵,۲۰۰ باود

  • توازن: بدون، فرد، زوج

  • بیت‌های داده: ۵، ۶، ۷ یا ۸

  • بیت‌های توقف: ۱ یا ۲

  • تأخیر RTS: ۰ … ۶۵۵۳۵ میلی‌ثانیه

لوازم جانبی ارسال شده

• کابل‌های RJ45 به DB-9M برای هر پورت

• کابل پیکربندی RS-232 به طول ۶ فوت

---
