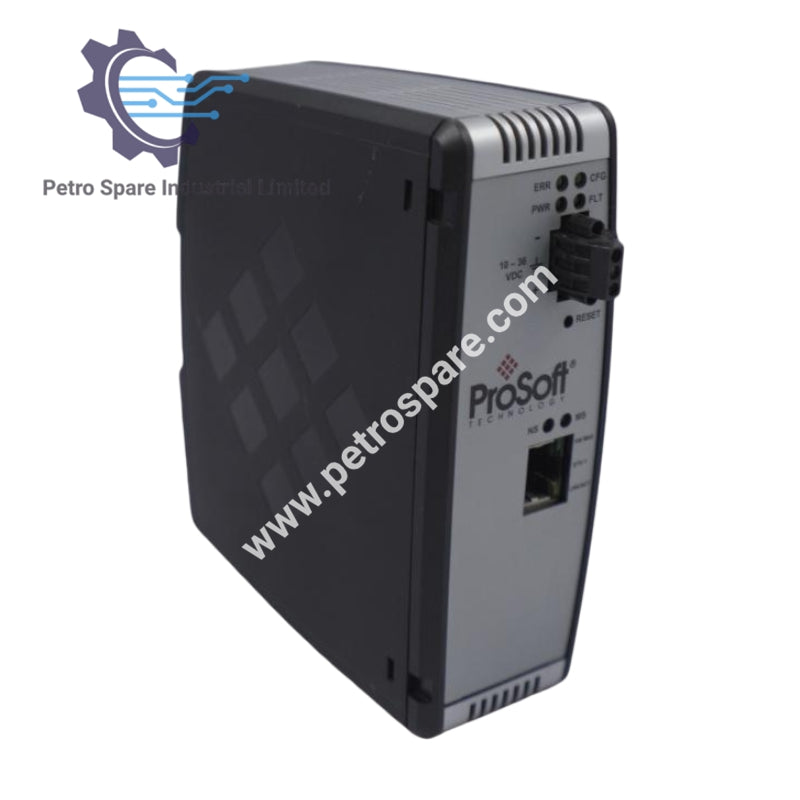

PLX31-PND-MBS4

مروری بر محصول

PLX31-PND-MBS4 یک دروازه پروتکل صنعتی با عملکرد بالا است که برای برقراری ارتباط بین شبکه‌های PROFINET و شبکه‌های Modbus Serial (RTU/ASCII) طراحی شده است.

مشخصات فنی

• مشخصات پروتکل

  این دروازه به عنوان یک دستگاه PROFINET v2 کلاس A عمل می‌کند و از تا ۱۴۴۰ بایت داده ورودی و خروجی پشتیبانی می‌کند. درایور Modbus Serial هر دو حالت مستر و اسلیو را که به ازای هر پورت قابل تنظیم است، پشتیبانی می‌کند و تا ۱۰۰ فرمان برای هر پورت مستر و توابع استاندارد Modbus را در بر می‌گیرد.

• مشخصات سخت‌افزاری

  این دستگاه با منبع تغذیه ۱۰ تا ۳۰ ولت DC و حداکثر جریان ۲۴۰ میلی‌آمپر در ۲۴ ولت DC کار می‌کند. محدوده دمای کاری آن از -۲۵ درجه سانتی‌گراد تا ۷۰ درجه سانتی‌گراد (-۱۳ تا ۱۵۸ درجه فارنهایت) و رطوبت نسبی ۵٪ تا ۹۵٪ بدون تراکم است. ابعاد فیزیکی آن ۵.۳۸ در ۱.۹۹ در ۴.۳۸ اینچ (۱۳.۶۷ در ۵.۰۵ در ۱۱.۱۳ سانتی‌متر) است و دارای نشانگرهای LED برای برق، وضعیت، خطا، اترنت و ارتباط سریال می‌باشد.

• رابط و حافظه

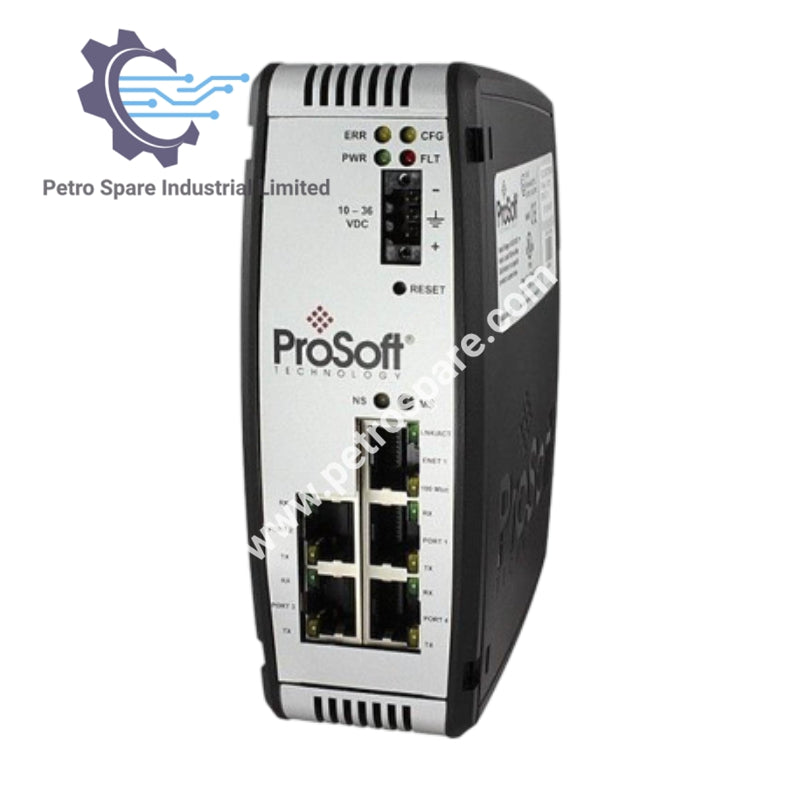

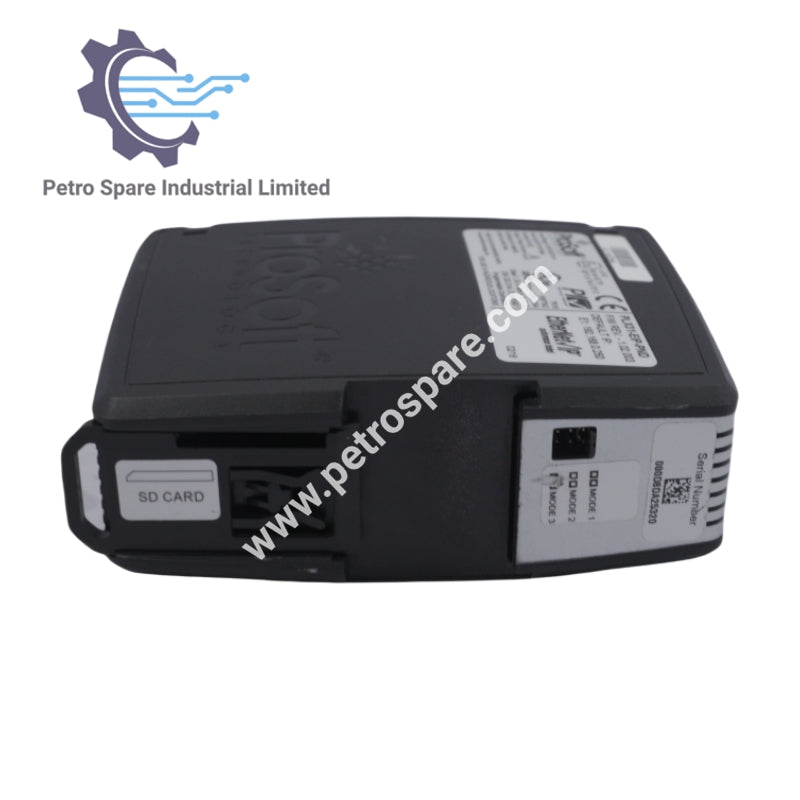

  این سخت‌افزار دارای یک پورت RJ45 با سرعت ۱۰/۱۰۰ مگابیت بر ثانیه برای PROFINET و چهار پورت RJ45 برای ارتباط سریال (RS-232، RS-422 یا RS-485) است. همچنین شامل یک پایگاه داده مشترک داخلی با ظرفیت تا ۱۰,۰۰۰ رجیستر برای نگاشت داده‌ها، شکاف کارت SD برای ذخیره تنظیمات و ذخیره داده‌های وضعیت در ناحیه حافظه بالا از آدرس ۱۶۰۰۰ می‌باشد.

• گواهینامه‌ها و تطابق‌ها

  این ماژول دارای گواهینامه‌های قانونی از جمله نشان CE، UL/cUL و کلاس I، بخش ۲ برای مکان‌های خطرناک است و به طور رسمی دارای گواهی PROFINET می‌باشد.
